7. УПРАВЛЕНИЕ ПРИБОРОМ

2 3

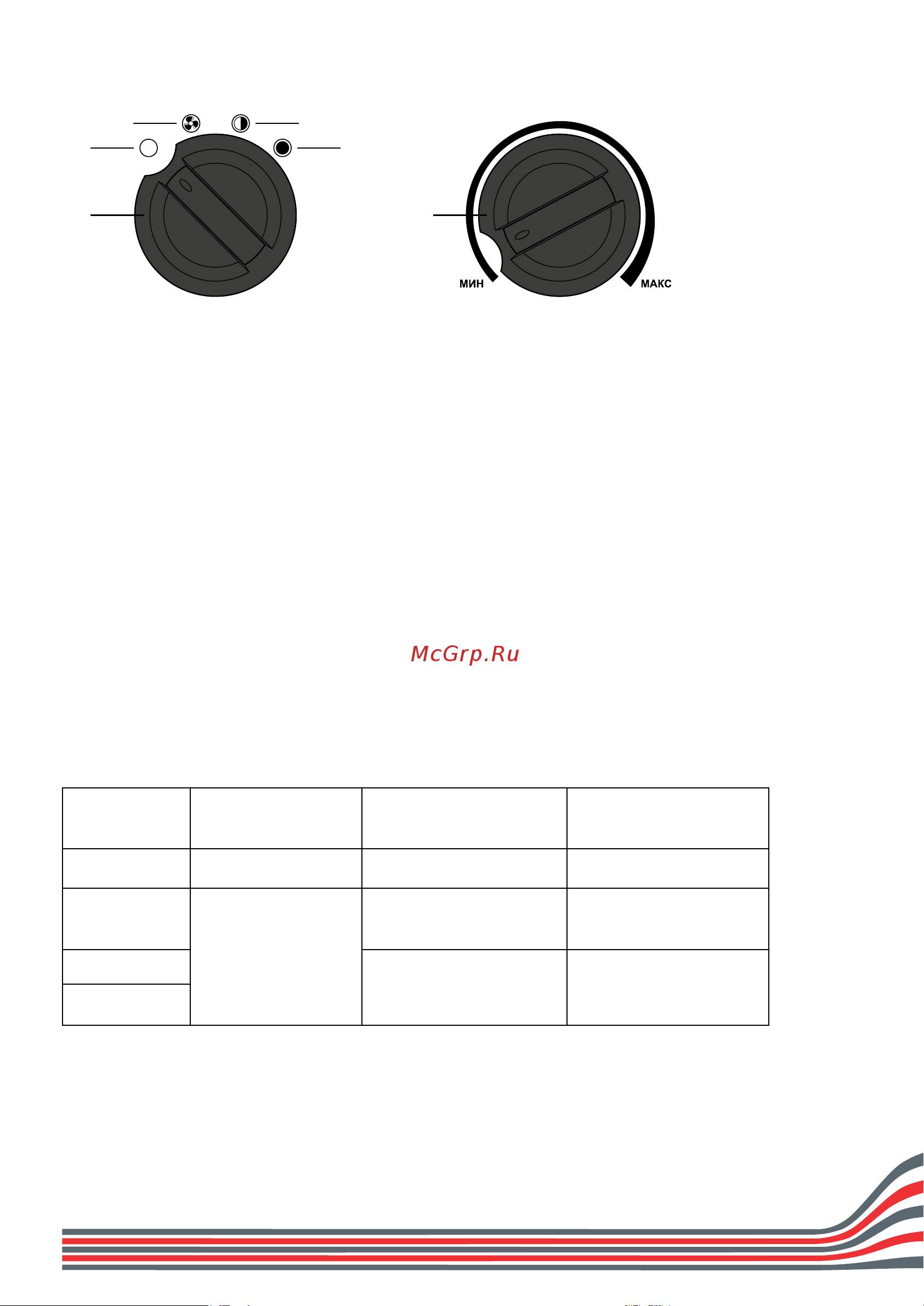

Рис. 2. Блок управления

1. Положение выключения прибора.

2. Положение режима вентиляции без нагрева.

3. Положение частичной мощности нагрева.

4. Положение полной мощности нагрева.

5. Ручка переключателя режимов.

6. Ручка регулировки термостата.

1. Подготовка прибора к работе

Модель T-05220S, T-24380S, T-30380S, T-36380S

Перед подключением прибора к электросети переведите ручку переключателя «5»

в положение «1» (выключено). Затем подключите тепловентилятор к электросети с

помощью кабеля через клеммный блок или автоматический выключатель. Прибор

готов к работе.

Подключение к сети произвести в соответствии с таблицей:

Таблица 2.

Модель

Параметры

электросети

Кабель

Автоматический

выключатель

T-05220S

Однофазная 230 В,

50 Гц

Медный, 3-х жильный,

2,5 мм

25 А

T-24380S

Трехфазная 400 В,

50 Гц

Медный, 5-ти жильный,

6 мм

40 А

T-30380S

Медный, 5-ти жильный,

10 мм

63 А

T-36380S

Для подключения тепловентилятора к электрической сети необходимо:

• Отвернув саморезы, снять крышку тепловентилятора.

• Протянуть кабель сквозь кабельный ввод.

• Подключить силовой кабель к клеммной колодке тепловентилятора и заземлить

согласно маркировке на шасси.

• Затянув гайку кабельного ввода, жестко зафиксировать кабель.
