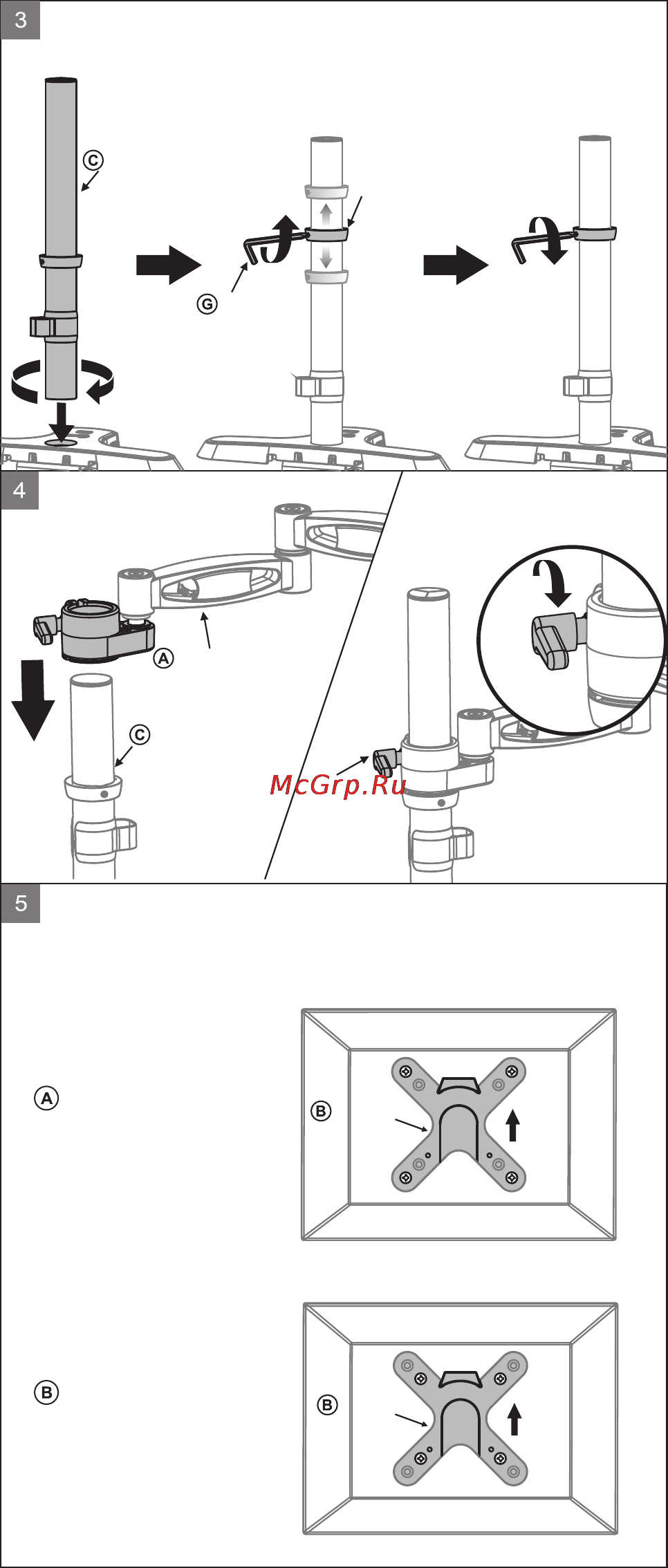

Шестигранный ключ
(3 mm)
Вставить кронштейн в шест
Затянуть регулировочную
рукоятку для фиксации
положения кронштейна
Регулировочная
рукоятка
Прикрутить
Шест
Сборка
кронштейна
адаптера
VESA 75
(Distance between
each hole = 75 mm)
VESA 100
(расстояние между
каждым отверстием
= 100 мм)
Панель
VESA
Панель
VESA
Верхняя часть
дисплея
Верхняя часть
дисплея
Верхняя часть
дисплея
Верхняя часть
дисплея
Шест
Прикрутить
Ослабить
МуфтуМуфту
Установить шест и переместить муфту на требуемую
высоту. Центр монитора будет примерно на 12 см выше
муфты
Установить шест и переместить муфту на требуемую
высоту. Центр монитора будет примерно на 12 см выше
муфты
Выбрать правильные винты в соответствии с размером и
глубиной отверстий на обратной стороне монитора.
Кольца используются для заполнения промежутка между
панелью VESA и монитором (если таковые имеются).
Выбрать правильные винты в соответствии с размером и
глубиной отверстий на обратной стороне монитора.
Кольца используются для заполнения промежутка между
панелью VESA и монитором (если таковые имеются).
