Фильтр подключается к частотному преобразователю со стороны сети!

Проводка между ЭМС фильтром и преобразователем частоты должна

быть минимальной.

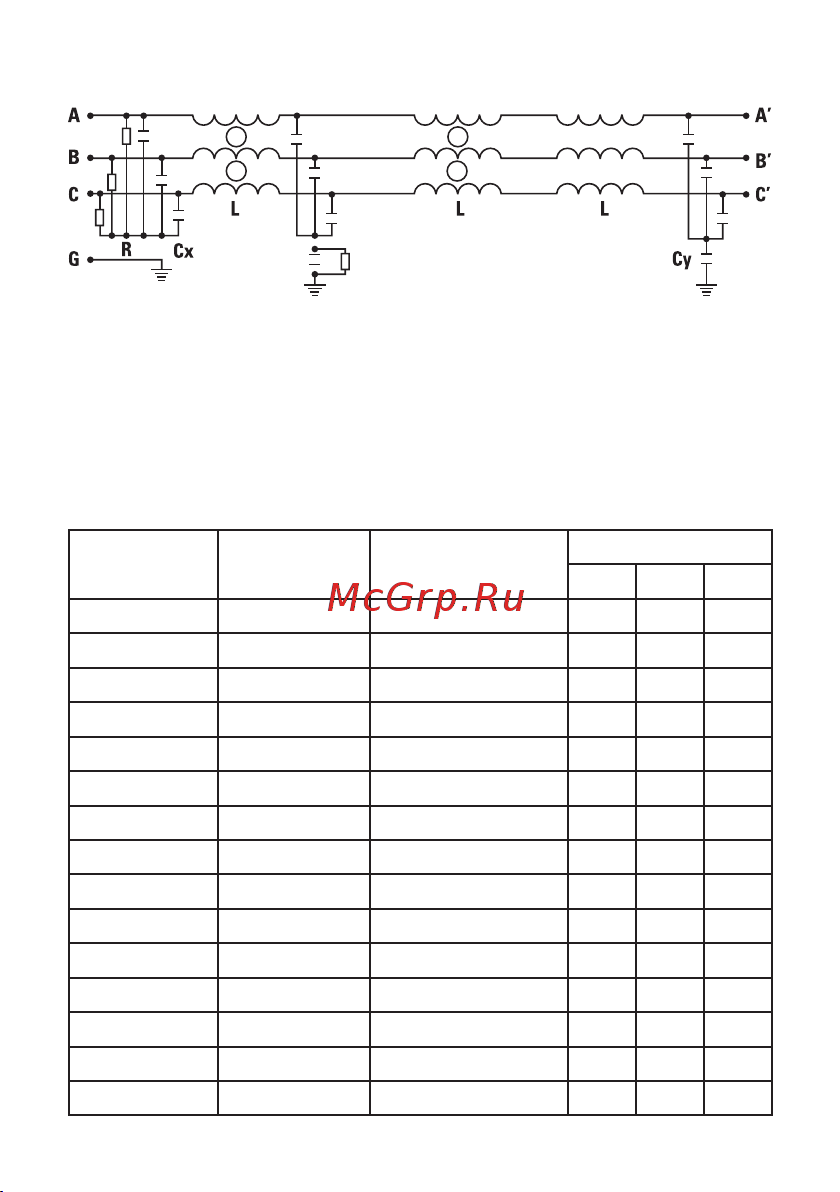

Рис. 1 Схема подключения

3. СХЕМА ПОДКЛЮЧЕНИЯ

4. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Таблица 5

Модель Ток нагрузки, A Мощность ПЧ, кВт

Размеры, мм

D W H

vector-emi-1R5 5 0,75-1,5 136 105 42

vector-emi-4R0 10 2,2-3,7 136 105 42

vector-emi-7R5 20 5,5-7,5 136 105 42

vector-emi-15 30 11-15 165 130 50

vector-emi-22 50 18,5-22 240 165 80

vector-emi-37 80 30-37 300 220 100

vector-emi-45 100 45 300 220 100

vector-emi-55 120 55 300 220 100

vector-emi-75 150 75 352 185 112

vector-emi-90 200 90 352 185 112

vector-emi-160 300 110-160 352 185 112

vector-emi-200 400 185-200 470 265 170

vector-emi-250 500 220-250 470 265 170

vector-emi-315 630 280-315 470 265 170

vector-emi-450 800 350-450 470 265 170
