10. ЭКСПЛУАТАЦИЯ

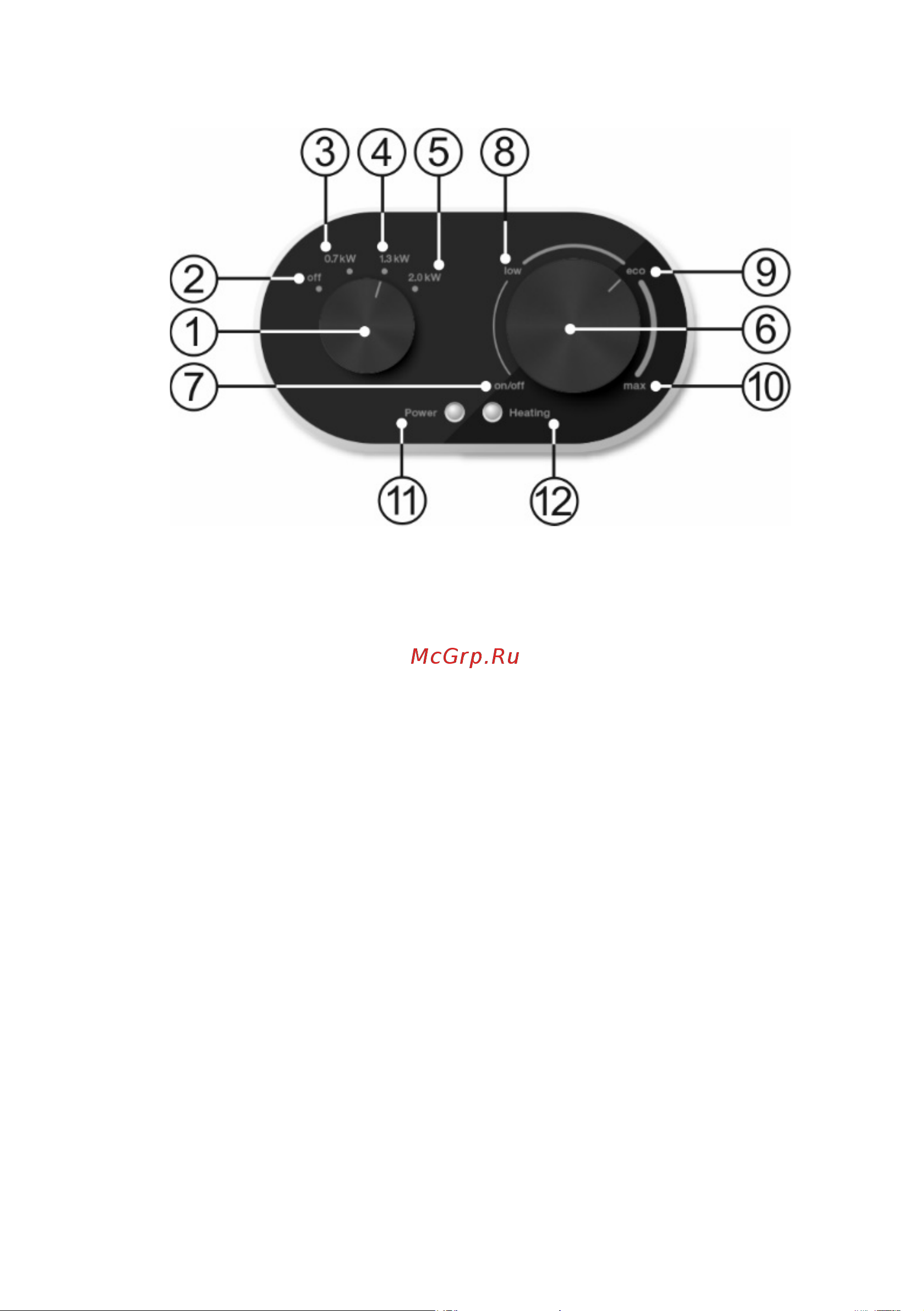

Рисунок 2. Механическая панель управления

Рисунок 2: 1 – ручка управления мощностью водонагревателя, 2 – зона «off»

включения/выключения водонагревателя, 3 – включение мощности 0,7 кВт, 4 –

включение мощности 1,3 кВт, 5 – включение мощности 2,0 кВт, 6 – ручка управ-

ления нагревом водонагревателя, 7 – зона «on/off», соответствующая зоне вклю-

чения/выключения водонагревателя, 8 – зона «low», соответствующая минималь-

ному нагреву воды, 9 – зона «eco», соответствующая оптимальному нагреву воды,

10 – зона «max», соответствующая максимальному нагреву воды, 11 – индикатор

включения, 12 – индикатор нагрева.

Включение/выключение ЭВН осуществляется поворотом стрелки индика-

тора на ручке управления в зону «off» (Рис. 2, п.2). В процессе эксплуатации ЭВН

потребитель может регулировать температуру нагрева поворотом стрелки инди-

катора на ручке управления в зоны «low», «eco», «max» (Рис. 2, п.8, п.9, п.10) на

панели управления, устанавливающие различную температуру нагрева («low»-

минимальная температура, «eco» - наиболее оптимальная температурой нагрева,

препятствующая образованию бактерий и накипи, обеспечивающая заявленный

срок службы водонагревателя и ТЭНа, «max» - максимальная температура) при

переводе в них стрелки индикатора расположенной на ручке управления.

Контрольная лампа/индикатор включения (Рис. 2, п.11) светится при включе-

нии ЭВН. Контрольная лампа/индикатор нагрева (Рис. 2, п.12) светится при

нагревании воды и гаснет при достижении установленной температуры.

Если вы не используете ЭВН в зимний период и существует вероятность за-

мерзания водных магистралей и самого водонагревателя, рекомендуется отклю-

чить питание и слить воду из ЭВН во избежание повреждения внутреннего бака.
