Эпотос Допинг 2.160 п 26042234 Паспорт изделия онлайн [4/8] 866637

1. Корпус

4. Охладитель

7. Наклейка «Выход аэрозоля»

2. Крышка

5. Заглушка

8. Устройство пуска

3. Заряд АОС

6. Этикетка

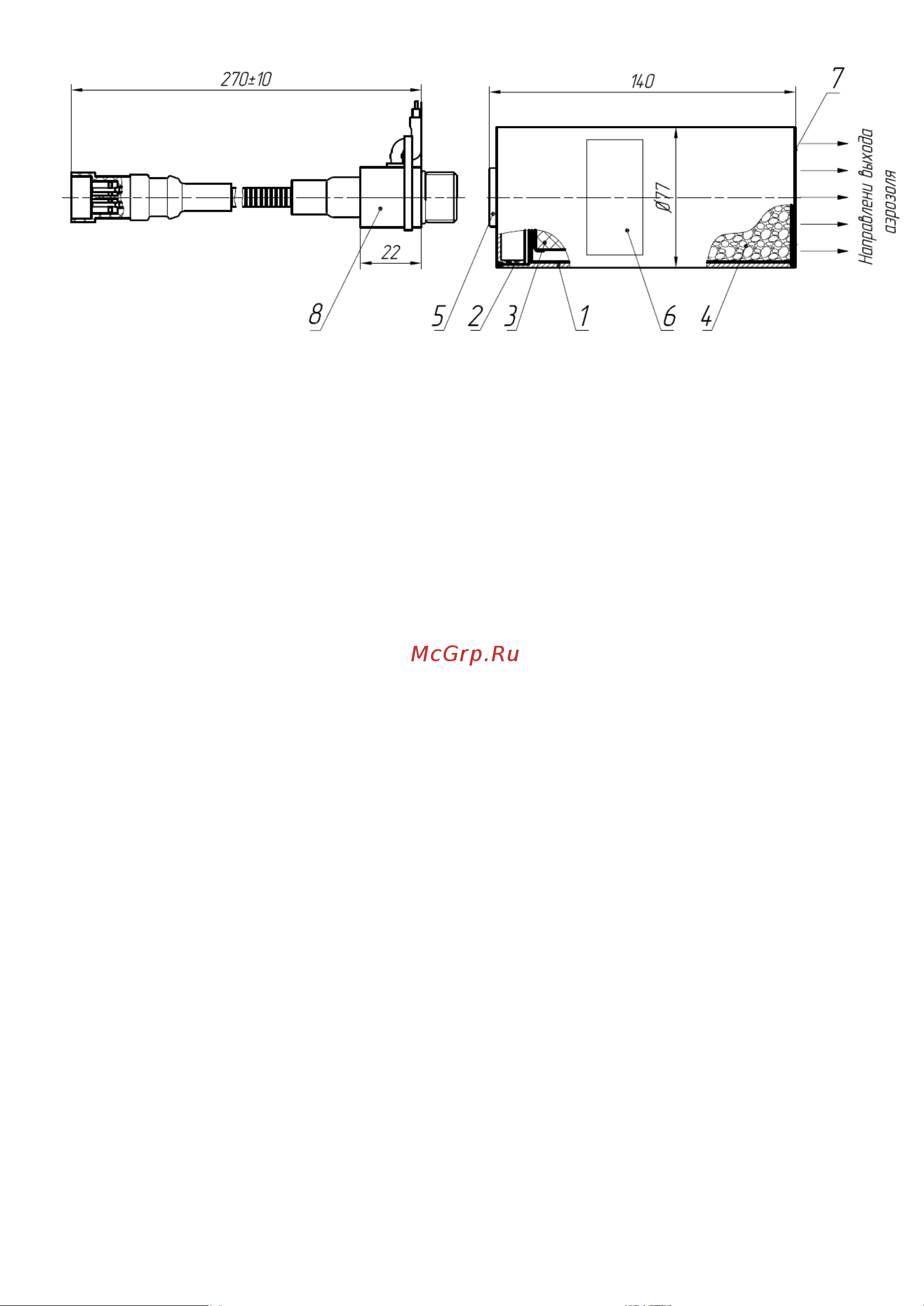

Рис.1. Генератор огнетушащего аэрозоля.

4. РАЗМЕЩЕНИЕ НА ОБЪЕКТЕ

4.1. Генератор размещается непосредственно на защищаемом объекте (в помещении,

на транспортном средстве и т.д.) и монтируется на стене или вертикальной части

конструкции объекта. Монтаж генератора производится с помощью кронштейна

крепления (рис.2). При выборе расстояния между генератором и объектом тушения

необходимо учитывать длины зон с повышенной температурой п. 11 раздела 2, но

оно не должно превышать, по возможности, 3,0 м. Для монтажа сверлятся 2

отверстия диаметром 8 мм под пластмассовый дюбель 8 мм на глубину 48 мм в

соответствии с размерами, указанными на (рис.2). Кронштейн крепления

закрепляется шурупами диаметром 5 мм и длиной 35мм. На металлических

конструкциях кронштейн крепления закрепляется при помощи 2-х винтов М5х30, 2-х

шайб пружинных 5 и 2-х гаек М5 через 2 паза 6 мм. (Метизы в комплект поставки не

входят).

4.2.Учитывая, что генератор обеспечивает объемное тушение, то максимально

быстро создать концентрацию аэрозоля можно направлением оси генератора в зону

возможного возникновения пожара.

4.3. Размещение генератора производить с учетом зон пожароопасности,

которые составляют: - для горючих жидкостей и твердых материалов – не более 50

мм от среза выпускного отверстия генератора, и – не более 5 мм от корпуса

генератора.

4.4 После установки устройства пуска в генератор необходимо пломбировать

данное соединение пломбовой наклейкой (поставляется в комплекте).

4.5. При проектировании электрических линий запуска генератора следует

предусмотреть меры, исключающие возникновение токов наводок, которые

могут привести к несанкционированному запуску генератора.
