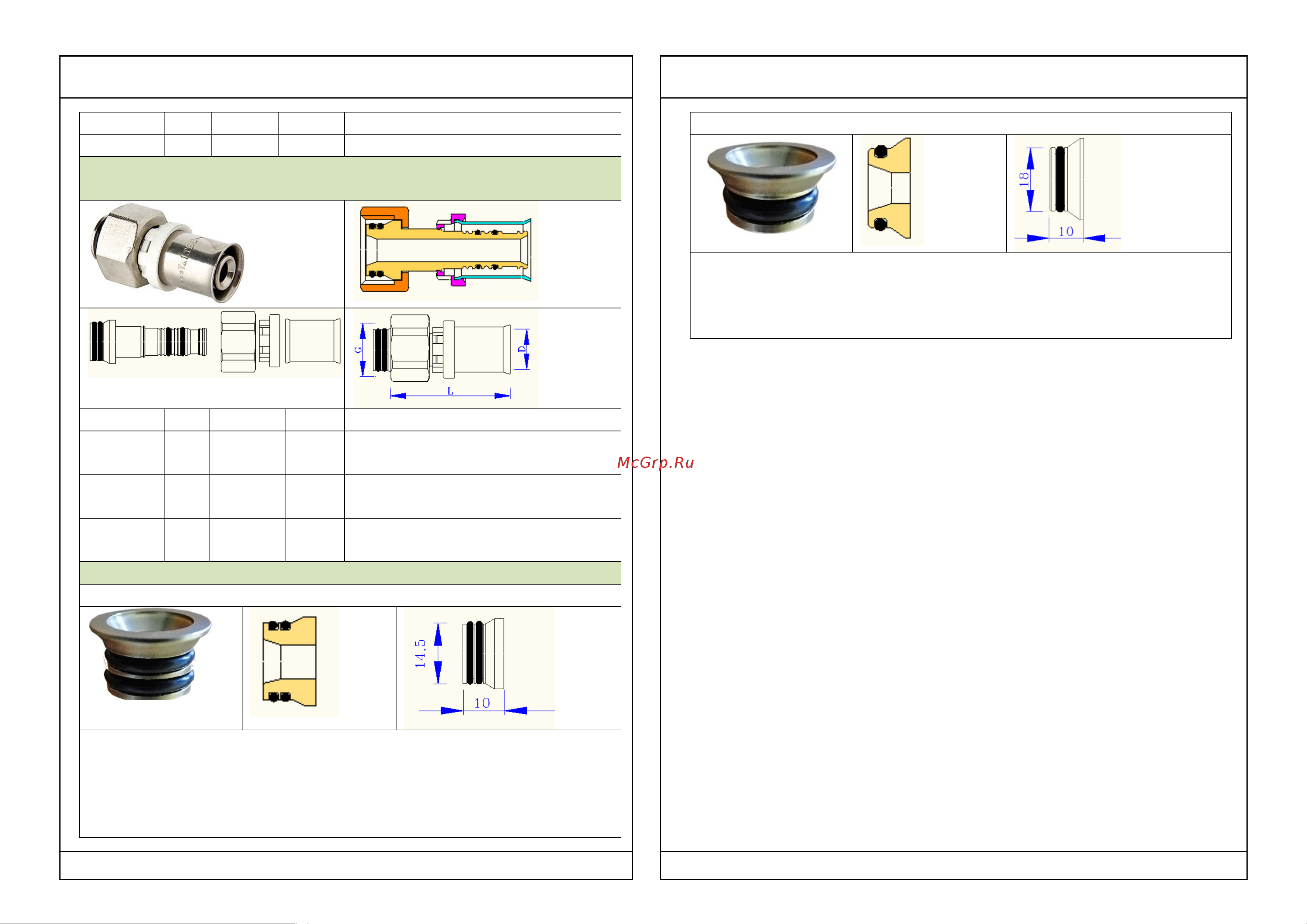

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

Размер

G,¨

D,мм

L,мм

Вес,г

15х1/2

1/2

VTс.712 Пресс-фитинг для металлополимерной трубы с

переходом на конус и евроконус

Размер

G,¨

D,мм

L,мм

Вес,г

16(2,0)х

1/2

16(2,0)

16(2,0)х

3/4

16(2,0)

20(2,0)х

3/4

20(2,0)

VTс.701 Адаптеры конус/плоскость и евроконус/плоскость

Конус/плоскость 1/2"

Адаптер применяется для присоединения к элементам

трубопроводных систем, имеющим резьбовые патрубки с

наружной резьбой стандарта «конус», соединителей с плоской

прокладкой (например: гибкой подводки или фитингов

VTm.222 16х1/2").

Евроконус/плоскость 3/4"

Адаптер применяется для присоединения к имеющим резьбовые

патрубки с наружной резьбой стандарта «евроконус»

соединителей с плоской прокладкой (например: гибкой подводки

или фитингов VTm.222 16х3/4").

5.Указания по монтажу

5.1. Перед монтажом пластиковых (PEX;PERT), и

металлополимерных труб необходимо произвести их калибровку

внутренним калибром и снять фаску с внутреннего слоя стенки

трубы.

5.2. Для облегчения надевания штуцера фитингов на

металлополимерные трубы, рекомендуется смазать его мыльной

водой.

5.3. Перед монтажом медных труб необходимо откалибровать их

наружным или внутренним калибром и снять наружную и

внутреннюю фаску с торца трубы гратоснимателем.

5.4. Затяжку накидных гаек следует производить с усилием не

более 20 Нм.

5.5. При монтаже пресс-соединителей VTc.712 следует

придерживаться следующего порядка:

- подготовить конец трубы к монтажу (откалибровать и снять

внутреннюю фаску);

- надеть трубу на штуцер соединителя, не повредив

уплотнительных колец;

-надеть на соединитель пресс-насадку типа ТН ручного или

электрического инструмента;

- произвести опрессовку до смыкания губок пресс - насадки;
