VW Touareg 2002-2018
Porsche Cayenne 2002-18
Тягово-сцепное устройство
(ТСУ) съемный квадрат. Арт. 20031501

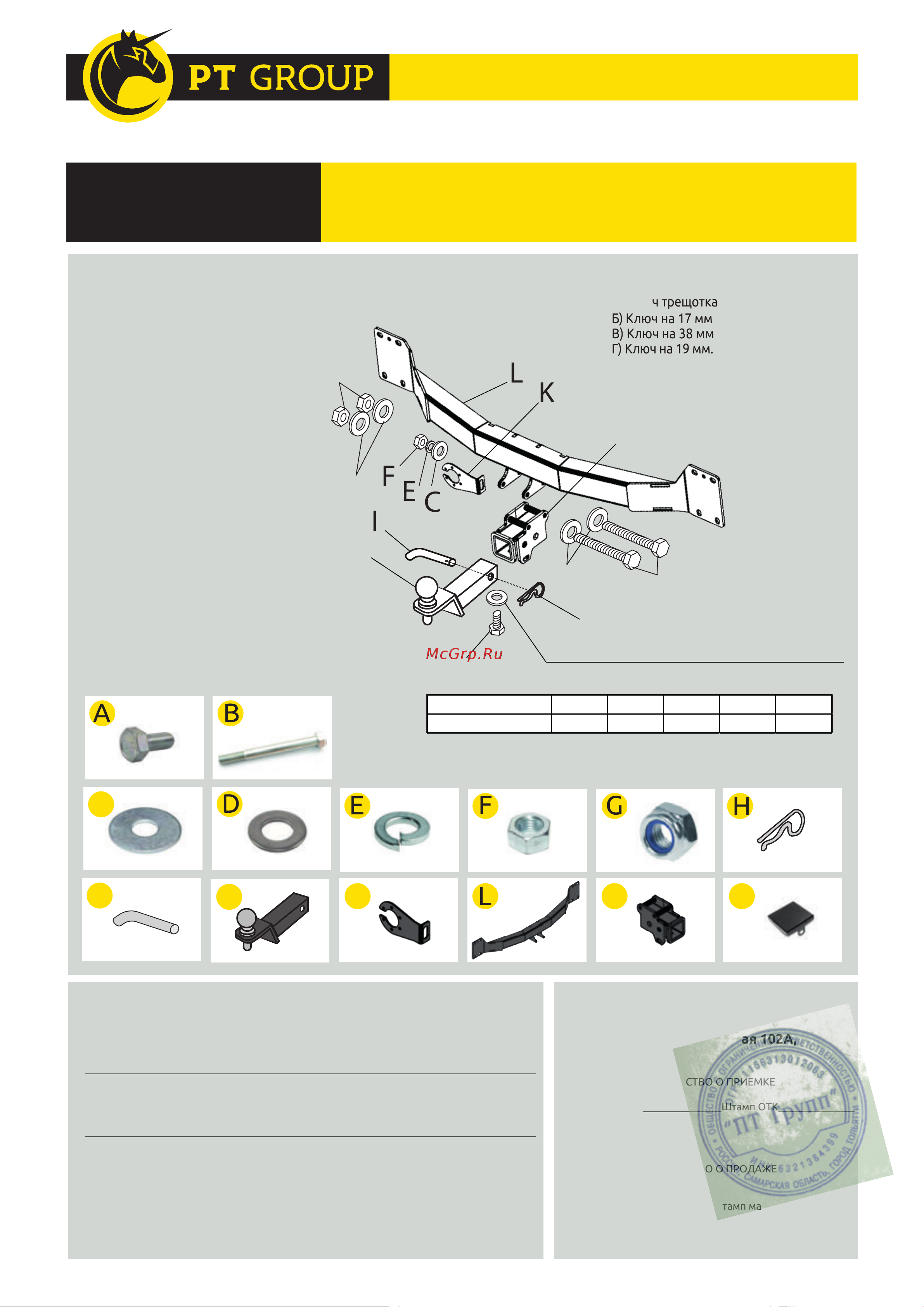

Комплектация
A) Болт М10х20 – 1 шт.
B) Болт М12х120х1,25 – 2 шт.
C) Шайба М10 увеличенная – 2 шт.
D) Шайба М12 – 4 шт.
E) Шайба пружинная М10 – 1 шт.
F) Гайка М10 – 1 шт.
G) Гайка М12х1,25 нейлон – 2 шт.
H)
Шплинт
– 1 шт.
I ) Палец для фаркопа гнутый – 1 шт.
J) Съемный шар в сборе – 1 шт.
K) Кронштейн розетки – 1 шт.
L) Кронштейн центральный – 1 шт.
M) Кронштейн нижний – 1 шт.
N) Заглушка приемного отверстия – 1 шт.
Требуемые инструменты
A) Ключ трещотка
Б) Ключ на 17 мм
B) Ключ на 38 мм
Г) Ключ на 19 мм.
I
Паспорт изделия
Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных
инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены
изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного
устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется
При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.
Габаритные размеры изделия: 1220x380x320 мм.
Присоединительные размер: 1100 мм.
Высота установки: 490 мм.
Максимальные углы поворота при установке
изделия на ТС составляют:
- в горизонтальной плоскости - 70 град.
- в вертикальной плоскости - 30 град.
Пространственное положение шарового наконечника
регламентировано ГОСТом Р 41.55-2005.
Требования к установке:
- Не устанавливать изделие на другую марку и модель автомобиля;
- Не устанавливать изделие в места не предусмотренные данной
инструкцией;
- Не подвергать изделие сварочным работам;
- Выполнять установку изделия строго руководствуясь данной
инструкцией по установке.
Требования к эксплуатации:
J
K
С
- используется только для крепления заглушки
J
I
B
D
A
H
L
K
L
M
N
G
D
C
E
F
- Не вставать на изделие;
- Не использовать изделие в качестве опоры для домкрата;
- Каждые 5 000 км подтягивать соед. элементы изделия;
- На неасфальтированном покрытии грузоподъемность
сокращается в 2 раза а скорость не должна
превышать 30 км/ч.
С
M
Диаметр резьбы М6 М8 М10 М12 М16
Момент затяжки Hм 10 24 47 80 195
Класс прочности метизов: Болт - 8.8, Гайка - 8
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку оборудования
составляет 90 мм.
Фаркоп не предназначен для установки багажных платформ с
креплением непосредственно на шар, использовать платформу
под американский квадрат.
ООО «ПТ ГРУПП»
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
строение 1.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте гарантийный талон в течении всего гарантийного срока.
ГАРАНТИЙНЫЙ ТАЛОН
