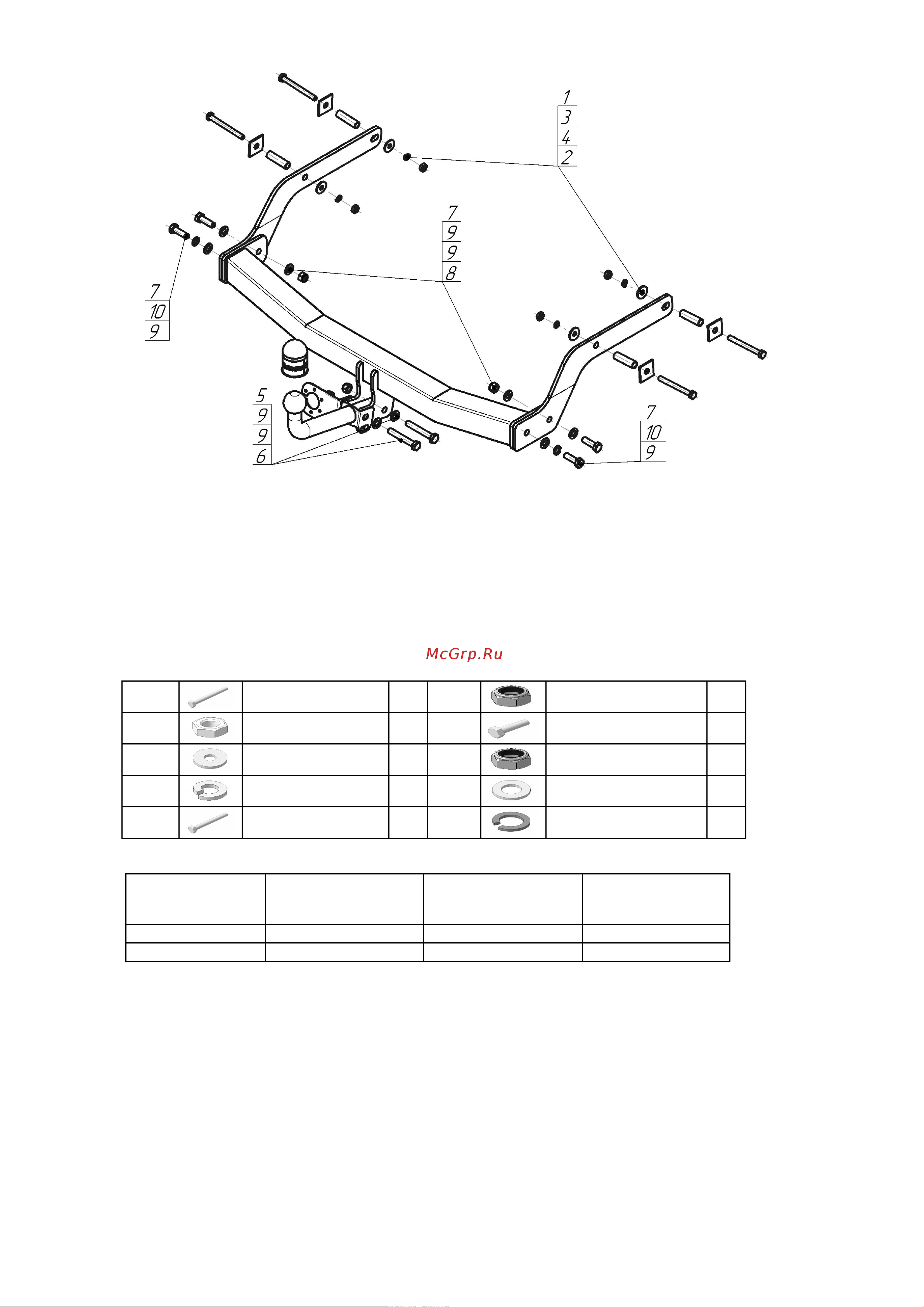

СХЕМА УСТАНОВКИ

Комплект крепежа

Болт DIN 933 – 8.8 10x100

4 шт

Гайка DIN 982 М12х1,25

самоконтрящаяся

2 шт

Гайка DIN 934 M 10х1,5

4 шт

Болт DIN 933 – 8.8 12х1,75x40

4 шт

Шайба кузов. DIN 9021 M 10

4 шт

Гайка DIN 985 М12х1,75

самоконтрящаяся

2 шт

Шайба Гровера DIN 127 В

M10, средняя серия

4 шт

Шайба DIN 125 M12

10 шт

Болт М12х1,25х80

2 шт

Шайба Гровера DIN 127 M12

2 шт

Момент затяжки резьбовых соединений классом прочности 8.8

Номинальный

диаметр резьбы,

мм

Момент затяжки, Н∙м

Номинальный диаметр

резьбы, мм

Момент затяжки, Н∙м

122

185

ПОРЯДОК УСТАНОВКИ

Установку ТСУ допускается производить только в сертифицированных установочных центрах.

1. В лонжеронах со стороны багажника убрать заглушки в местах крепления кронштейнов.

2. Удалить защитную плёнку с отверстий в лонжеронах и установить боковые кронштейны при помощи болтов М10х100,

проставок, гаек М10 с шайбами 10.

3. Установить балку ТСУ между кронштейнами при помощи болтов М12х40, гаек М12 с шайбами и гр. шайбами 12.

4. Установить шар и подрозетник, затянуть все крепёжные элементы с необходимым усилием.

5. Выполнить электромонтаж розетки световой сигнализации.
