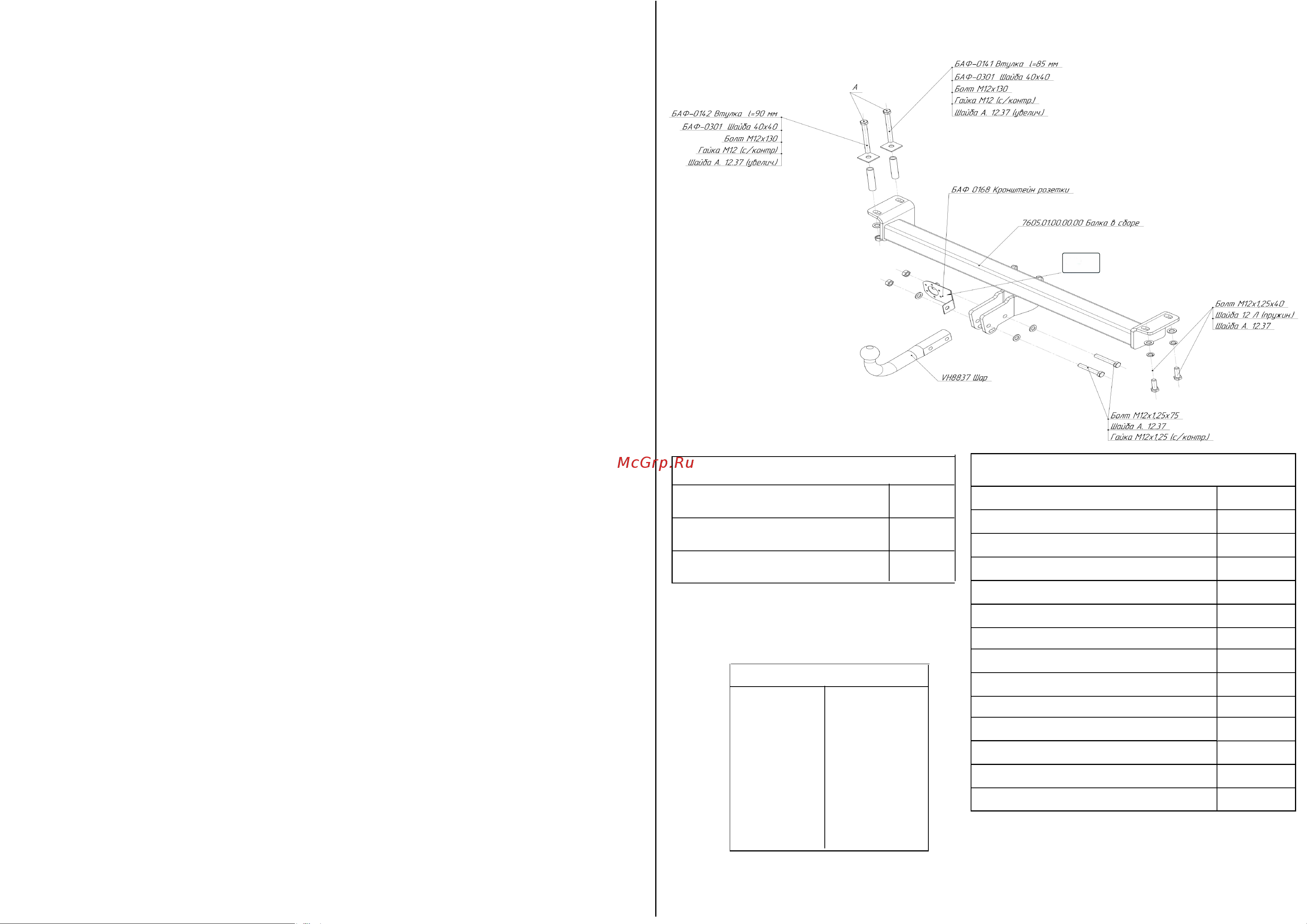

СХЕМА МОНТАЖА ТСУ

Коробка упаковочная

Болт М12х1,25х40

2 шт.

Болт М12х1,25х75

2 шт.

Болт М12х130

2 шт

Гайка М12х1,25 (с/контр.)

2 шт

Гайка М12 (c/контр.)

2 шт

Шайба 12 Л (пруж.)

2 шт

Шайба С. 12.37

6 шт

Шар VH 8837

1 шт.

Втулка l=85 БАФ-0141

1 шт

Втулка l=90 БАФ-0142

1 шт

Кронштейн розетки БАФ 0168

1 шт.

Шайба 40х40 БАФ-0301

2 шт.

Защитный колпачок

1 шт.

Инструкция по монтажу

1 шт.

Комплектность изделия

Балка ТСУ

1 шт.

Коробка упаковочная

1 шт.

Упаковка полиэтиленовая

1 шт.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

1. Снять с автомобиля буксировочную петлю (в дальнейшем

использоваться не будет).

2. С левой стороны автомобиля через нижние отверстия в

точках «А» просверлить в верхней полке лонжерона 2

отверстия диаметром 13 мм и рассверлить их со стороны

багажника до диаметра 18 мм. Вставить сверху втулки 90 мм и

85 мм и закрепить левую сторону ТСУ болтами М12х130.

Правую сторону ТСУ крепить болтами М12х1,25х40.

3. Выровнять ТСУ по центру, после этого необходимо все

элементы крепления затянуть с моментом, указанным в таблице.

4.Установить Шар VH 8837 и Кронштейн розетки БАФ 0168 на

балку.

5.Установку ТСУ рекомендуется производить только

специалистами в автосервисах.

ПОРЯДОК МОНТАЖА

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.
