5. ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ

Работы по подключению электрооборудования ТСУ к бортовой сети автомобиля

должны производиться в условиях специализированной мастерской.

- отключить аккумуляторную батарею;

- подключить провода к клеммам розетки и закрепить розетку на подрозетнике с

помощью винтов и гаек М5 или с помощью саморезов;

- подключить провода от клемм розетки к бортовой сети автомобиля в

соответствии со схемой Рис.2 с помощью разветвителей проводов;

- проверить на автомобиле действие световых сигналов.

Stop

Стоп-сигнал 6 1 Левый поворот

Габаритные

огни

5, 7 2

Противотуманные

габаритные фары

Правый

поворот

4 3 Масса

┴

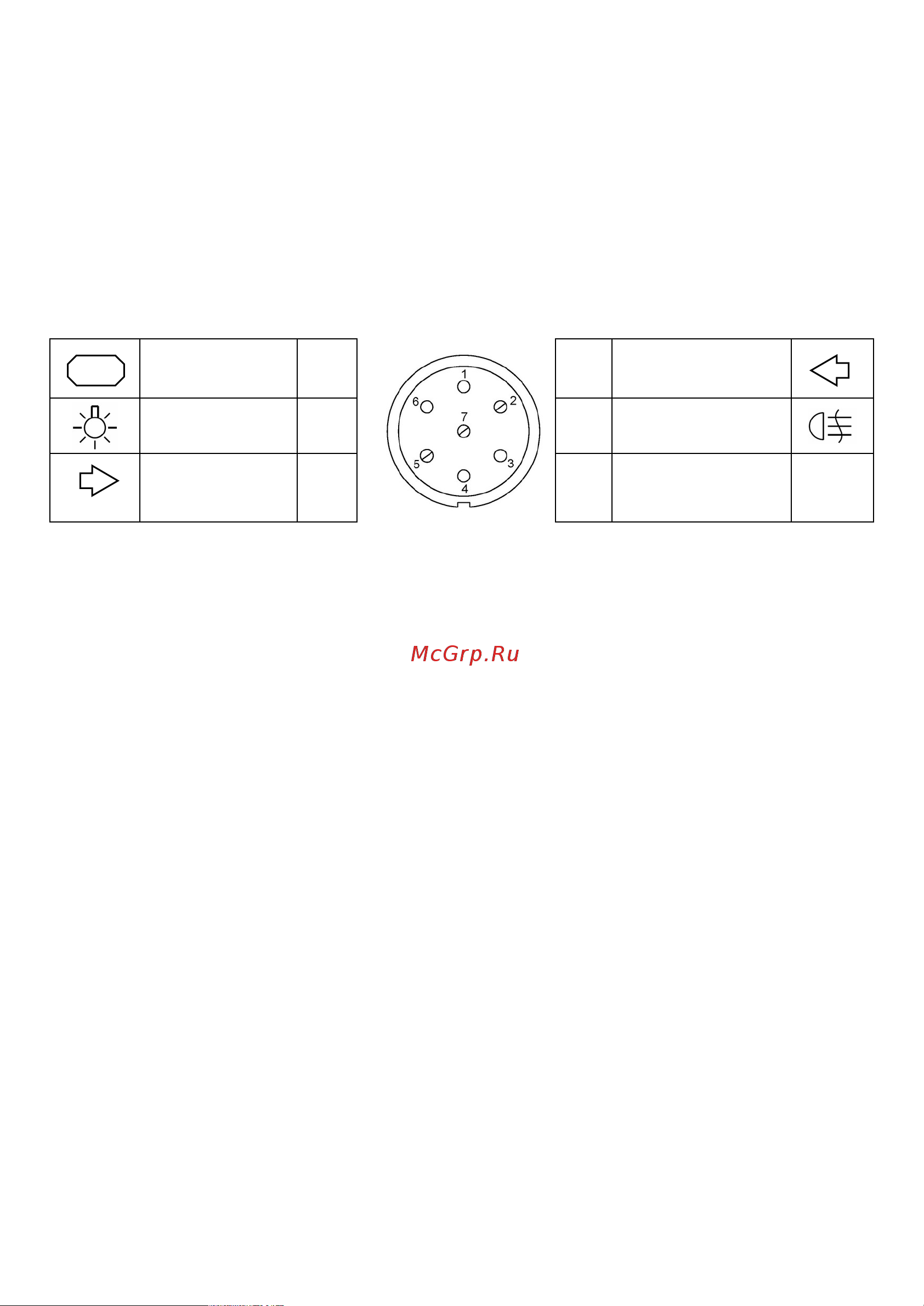

Рис.2. Схема подключения электрооборудования

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации ТСУ составляет 18 месяцев со дня продажи его

магазином. Претензии по качеству ТСУ принимаются в течении срока гарантии при

условии эксплуатации в соответствии с настоящим руководством по месту

нахождения предприятия изготовителя.

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Тягово-сцепное устройство полностью укомплектовано, соответствует ТУ 4591-

002-23512563-2004 и признано годным к эксплуатации.

ДАТА ВЫПУСКА _____________ ДАТА ПРОДАЖИ _____________

ШТАМП ОТК ШТАМП МАГАЗИНА
