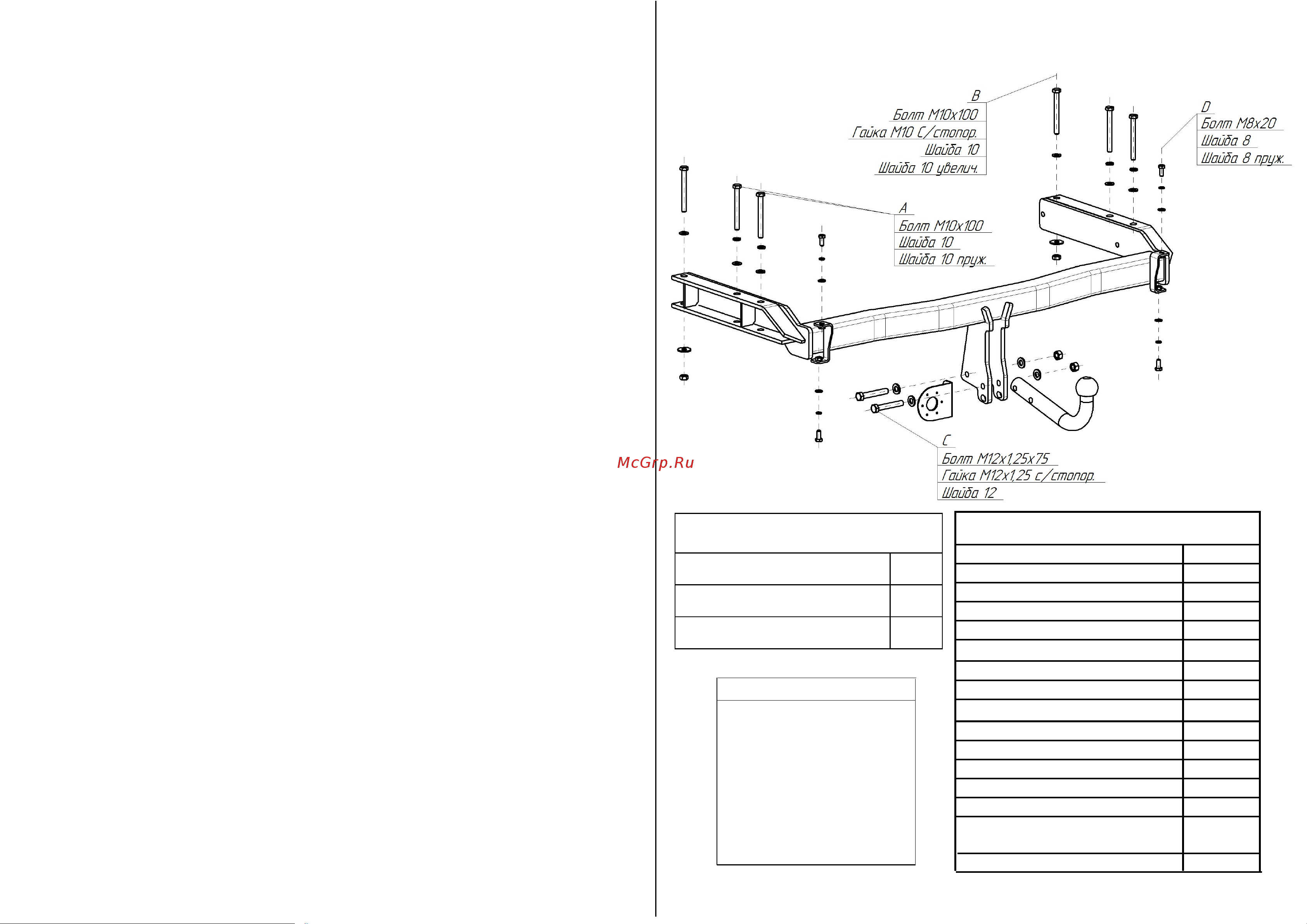

СХЕМА МОНТАЖА ТСУ

Комплектность изделия

Балка ТСУ 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Коробка упаковочная

Гайка М 12 х1,25 (с/контр.) 2 шт.

Гайка М 10 (с/контр.) 2 шт.

Шайба 10 (увелич.) 2 шт.

Шайба 10 (пруж.) 4 шт.

Шайба 12 4 шт

Шайба 8 4 шт.

Шайба 10 6 шт.

Болт М12х75х1,25 2 шт.

Болт М10х100 6 шт.

Болт М 8х20 4 шт.

Шайба 8 (пружин.) 4 шт.

Шар VH0857 1 шт.

Защитный колпачок 1 шт.

Кронштейн розетки 1 шт.

Инструкция по монтажу 1 шт.

 Демонтируйте бампер, снимите вставку бампера ( в

дальнейшем не понадобится).

 Снимите с левой и правой стороны багажника панели,

сложите центральную панель багажника.

 Вставьте фаркоп в раму автомобиля.

 Наживите 4 болта с шайбами в отв. "А" и 2 болта в отв. "В".

 Закрепите шар в отв. "С" соответствующими крепежными

элементами

 Произведите обтяжку резьбовых соединений в

соответствии с таблицей моментов затяжки.

 Произведите монтаж электропроводки.

 Установите бампер, в точках "D"

используясоответствующие крепежные элементы, установите

тепловой экран и панели багажника.

 Установку ТСУ рекомендуется производить в

специализированных автомастерских.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14

125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

ОРЯДОК МОНТАЖА

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой

технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим

требованиям Правил ЕЭК ООН N 55-01 и ТУ

29.32.30—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.
