Коробка упаковочная

Комплект электрики

БАФ-0180

1 компл.

Болт М12 х 1,25 х 75 2 шт.

Болт М12 х 35 3 шт.

Болт М12 х 100 2 шт.

Гайка М12 5 шт.

Гайка М12 х 1,25 с/контр. 2 шт.

Шайба 12 9 шт.

Шайба 12 увелич. 5 шт.

Шайба 40х40х4 1 шт.

Втулка L=70мм 2 шт.

Шар VH 8808 2 шт.

Защитный колпачок 1 шт.

Подрозетник 1 шт.

Инструкция по монтажу 1 шт.

Комплектность изделия

Балка ТСУ 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

 На кузове автомобиля, со стороны багажника удалите

защитный слой на отверстиях в точках «А». Далее рассверлите

их до диаметра 18мм.

 Согласно схеме закрепите ТСУ в точках «А», используя

соответствующие крепежные изде-лия.

 В днище багажника просверлите по заднему кронштейну

отверстия E13 мм в точках «Б», и используя соответствующие

крепежные изделия, закрепите ТСУ.

 Закрепите шар и подрозетник к балке.

 Затяните все болтовые соединения. Моменты затяжки

представлены в таблице.

 Смонтируйте автоэлектрику.

 Установку ТСУ производить только специалистами

автомастерских.

ПОРЯДОК МОНТАЖА

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

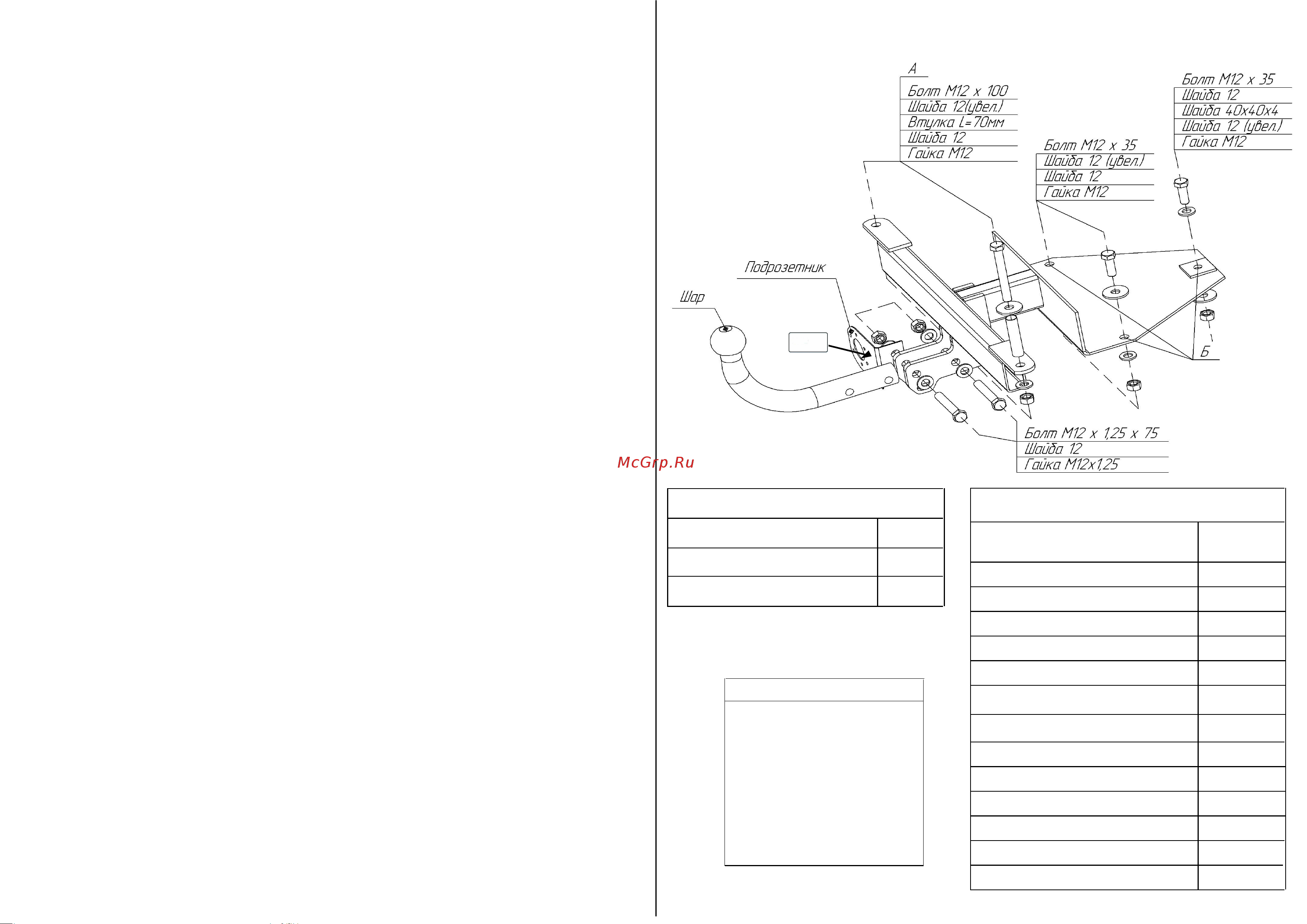

СХЕМА МОНТАЖА ТСУ
