 Установить кронштейны ТСУ, закрепив в точках «А»,

предварительно установив снизу распорные втулки внутрь

лонжеронов.

 Установить балку ТСУ между кронштейнами и закрепить

согласно рисунка.

 Просверлить отверстия d13 мм в точках «Б» через лонжерон

в багажник.

 Рассверлить отверстия «Б» со стороны багажника до d18 мм,

установить распорные втулки внутрь лонжеронов.

 Закрепить ТСУ в точках «Б»

 Установить шар и подрозетник.

 После этого необходимо все гайки и болты подтянуть.

 Выполнить электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить только спе-

циалистами автосервиса.

Комплектность изделия

Балка ТСУ 1шт.

Кронштейн левый 1 шт.

Кронштейн правый 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Коробка упаковочная

Болт М12 х 40 4 шт.

Болт М12 х 1,25 х 75 2 шт.

Болт М12 х 110 4 шт.

Гайка М12 6 шт.

Гайка М12 х 1,25 2 шт.

Шайба 12 пруж. 2 шт.

Шайба 12 14 шт.

Втулка l=80 мм 2 шт.

Втулка =70 мм. 2 шт.

Шар VH 0852

шт.

Пластины прижимные

шт.

Защитный колпачок

шт.

Кронштейн розетки

шт.

Инструкция по монтажу

шт.

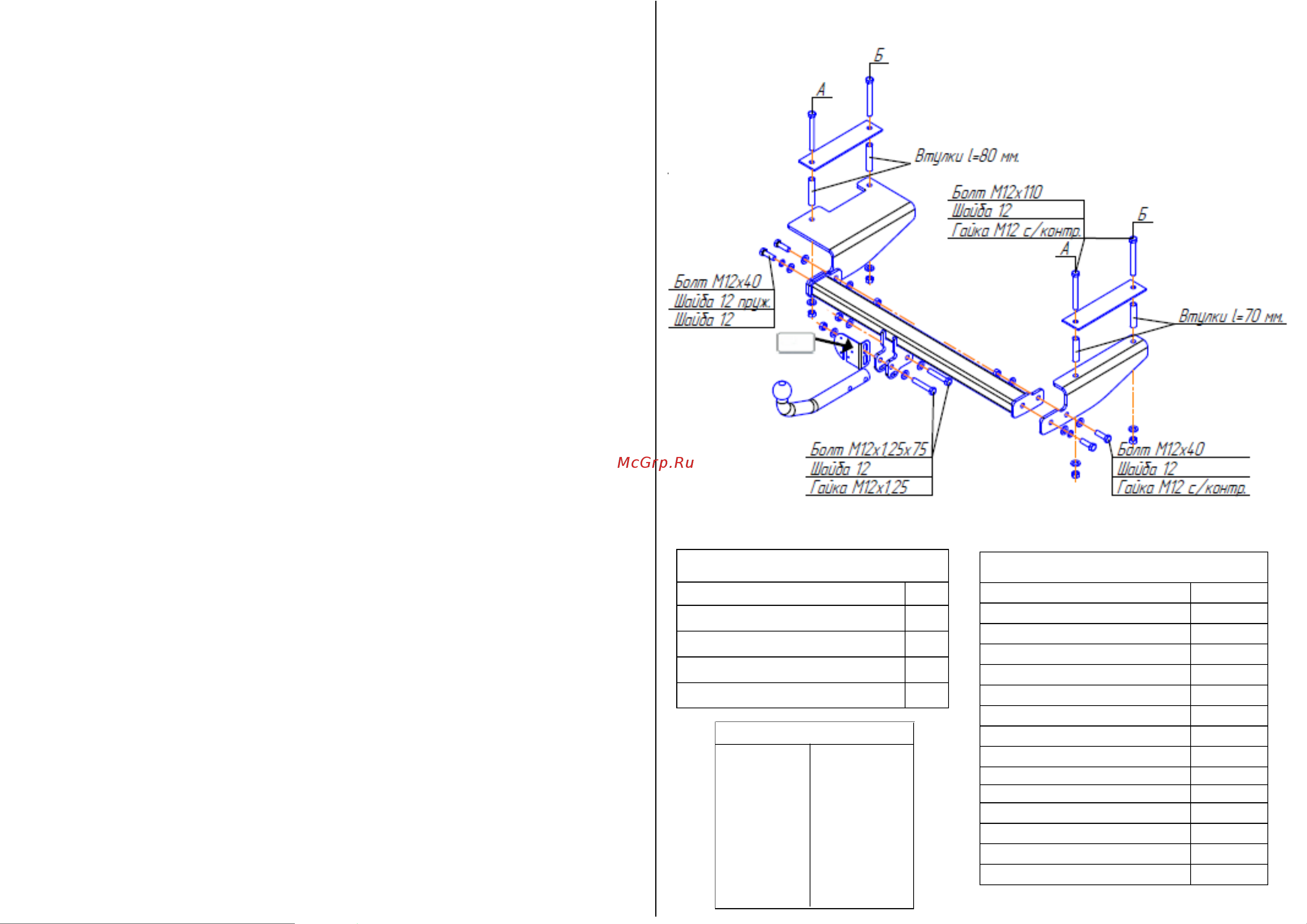

СХЕМА МОНТАЖА ТСУ

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018.

Во изб

ежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.

ПОРЯДОК МОНТАЖА
