 Демонтируйте бампер и задние фонари.

 Демонтируйте вкладыш бампера и буксировочные петли

(в

дальнейшем они не понадобятся).

 Слегка прикрепите кронштейны фарк

опа в точках „а" с

помощью приложенных крепежных элементов, на основе

рисунка.

 Закрепите фарк

оп в точках «b», после этого затяните все

гайки.

 Прикрепите бампер и смонтируйте задние фонари.

 Смонтируйте шар ТСУ и кронштейн розетки

 Выполните электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить в оборудо-

ванных мастерских.

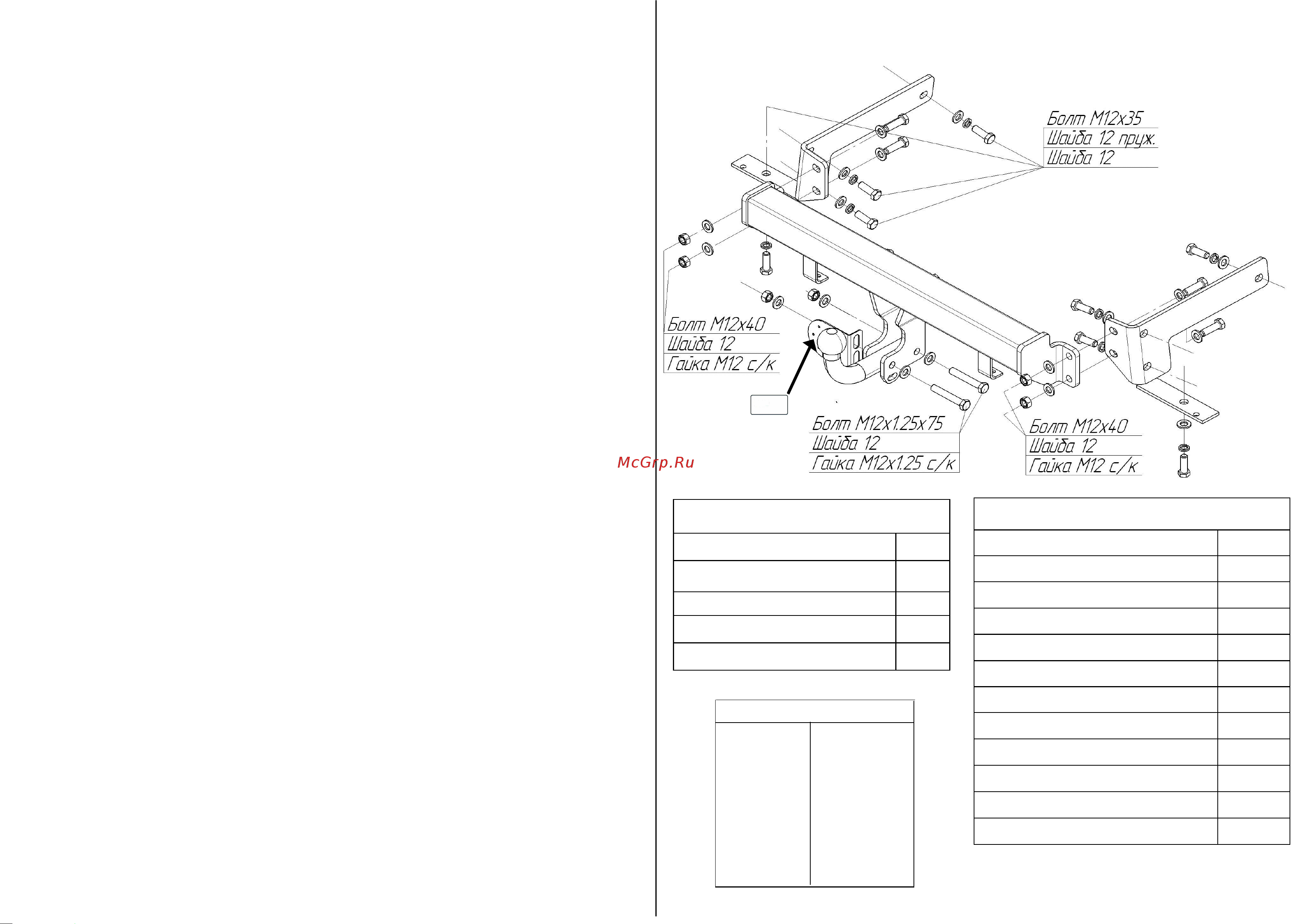

СХЕМА МОНТАЖА ТСУ

Комплектность изделия

Балка ТСУ 1 шт.

Кронштейн правый 1 шт.

Кронштейн левый 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Коробка упаковочная

Гайка М12 с/контр.

4 шт.

Гайка М12х1,25 с/контр.

2 шт.

Шайба 12

20 шт.

Шайба 12 пруж.

8 шт.

Болт М12х35

8 шт.

Болт М12х40

4 шт.

Болт М12х1,25х75

2 шт.

Шар VH8186 (тип А)

1 шт.

Защитный колпачок

1 шт.

Кронштейн розетки

1 шт.

Инструкция по монтажу

1 шт.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

ОРЯДОК МОНТАЖА

Производитель гарантирует, что

данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим

требованиям Правил ЕЭК ООН N 55-01 и ТУ

29.32.30—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.
