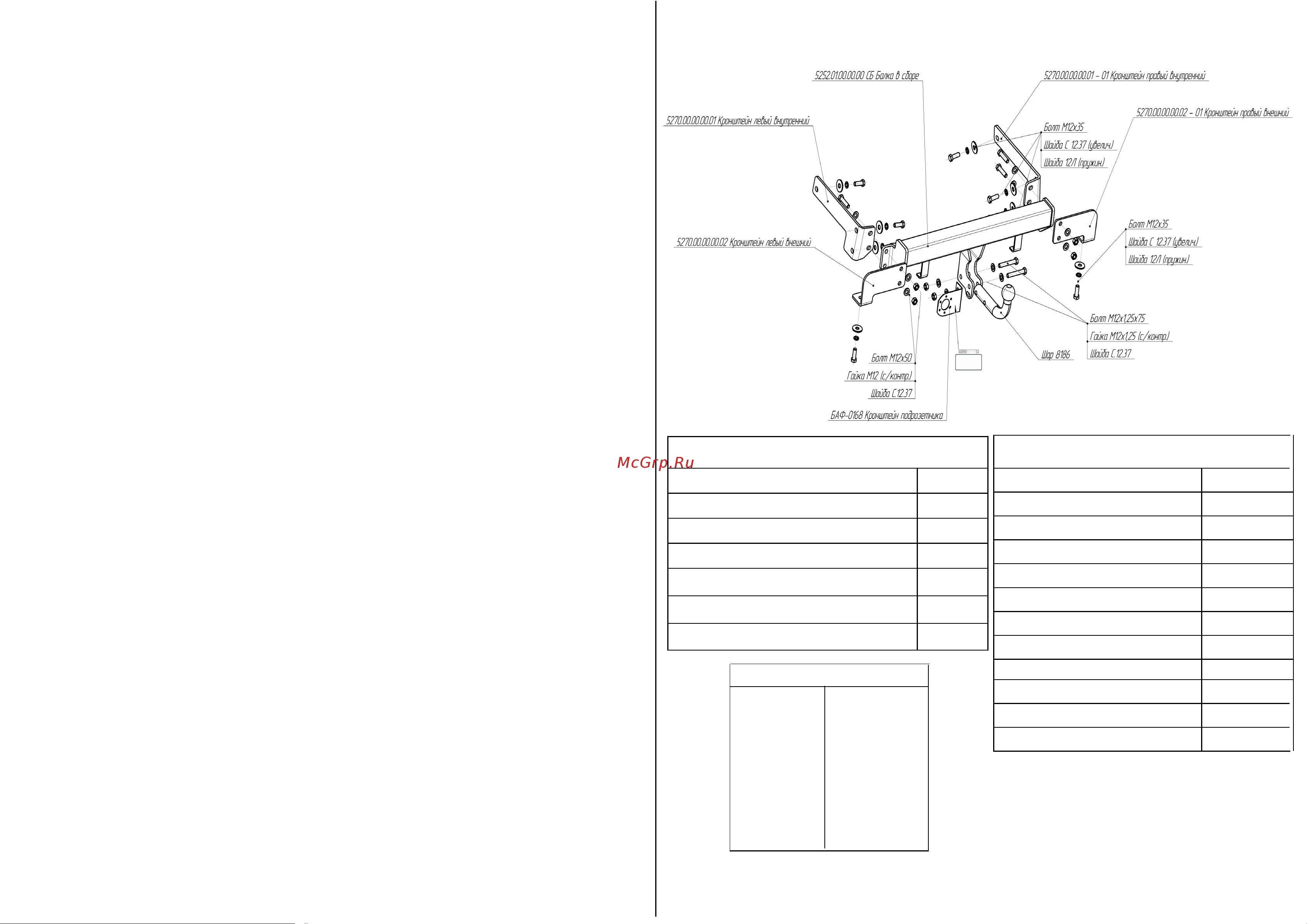

СХЕМА МОНТАЖА ТСУ

Коробка упаковочная

Болт М12х35

8 шт.

Болт М12х50 4 шт.

Болт М12 х 1,25 x 75 2 шт.

Гайка М12 с/контр. 4 шт.

Гайка М12 х 1,25 с/контр. 2 шт.

Шайба 12 пруж. 8 шт.

Шайба 12

12 шт.

Шайба 12 увелич. 8 шт

Шар VH 8186 1 шт.

Защитный колпачок 1 шт.

Подрозетник 1 шт.

Инструкция по монтажу 1 шт.

Комплектность изделия

Балка ТСУ 1 шт.

Кронштейн правый внутренний

1 шт.

Кронштейн левый внутренний

1 шт.

Коробка упаковочная 1 шт.

Кронштейн левый внешний 1 шт.

Кронштейн правый внешний 1 щт.

Упаковка полиэтиленовая 1 шт.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

 Демонтируйте бампер.

 Демонтируйте вкладыш бампера и буксировочную петлю

(в дальнейшем они не понадобятся).

 Слегка прикрепите кронштейны внутренние фаркопа с

помощью приложенных кре-пежных элементов, на основе

рисунка.

 Закрепите фаркоп вместе с внешними кронштейнами, после

этого затяните все гайки.

 Установите бампер.

 Смонтируйте шар ТСУ и кронштейн розетки

 Установку ТСУ рекомендуется производить в оборудованных

мастерских.

ПОРЯДОК МОНТАЖА

Производитель

гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства

и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и ТУ

29.32.30—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.
