Болт

М12х1,25х

90 Гайка

М12х1,25

Шайба 12

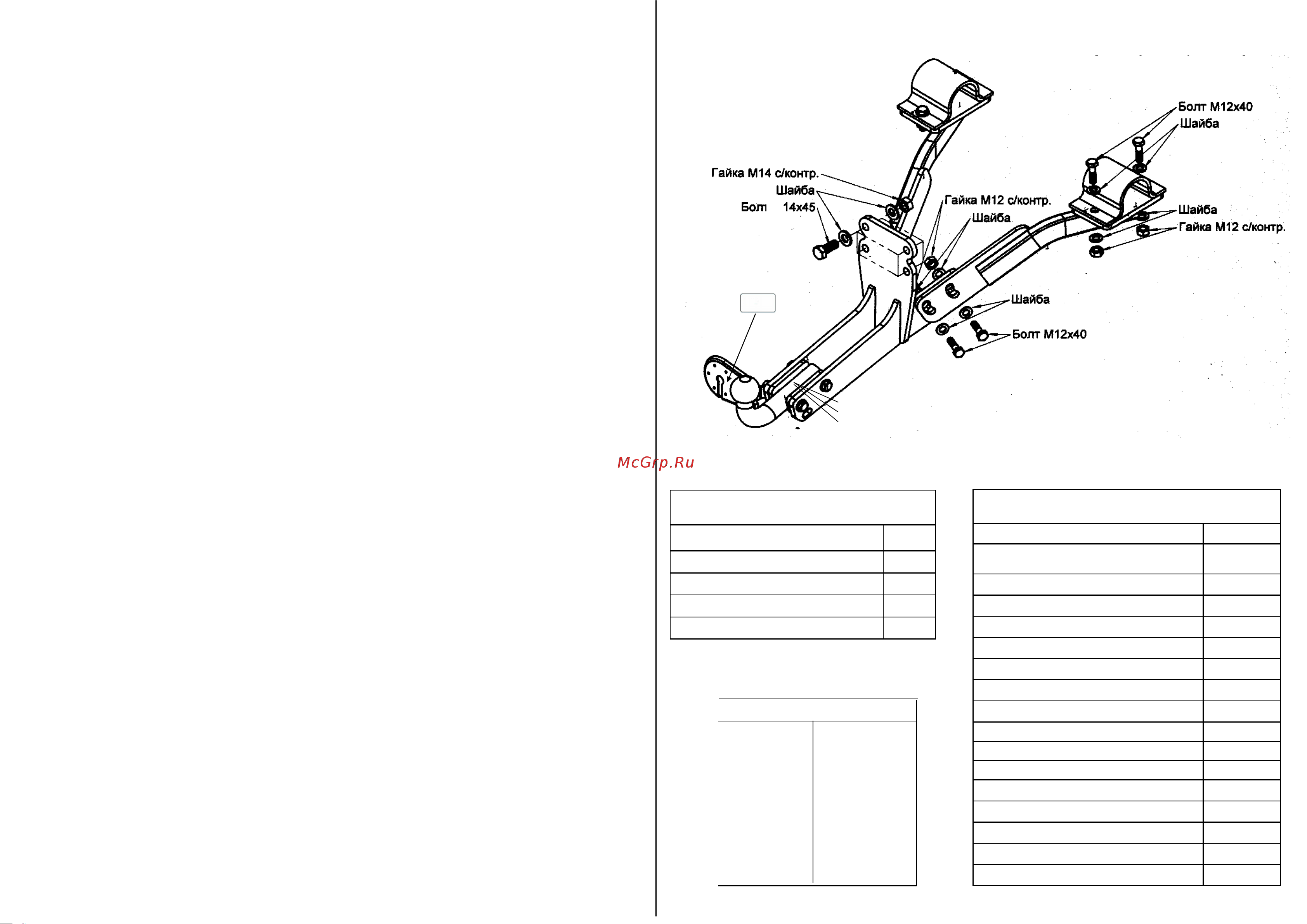

СХЕМА МОНТАЖА ТСУ

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

Комплектность изделия

Балка ТСУ 1 шт.

Тяга правая 1 шт.

Тяга левая 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Коробка упаковочная

Болт М12х40 8 шт.

Болт М14х1,5х50 4 шт.

Болт М12х1,25х90 2 шт.

Гайка М12 с/стопор. 8 шт.

Гайка М12х1,25 с/стопор. 2 шт.

Гайка М14 с/стопор. 4 шт.

Шайба 12 12 шт.

Шайба 14 8 шт.

Шайба 12 увелич. 8 шт.

Хомут 2 шт.

Дистанционная пластина 2 шт.

Шар VH 0140 1 шт.

Защитный колпачок 1 шт.

Кронштейн розетки 1 шт.

Инструкция по монтажу 1 шт.

 Установить ТСУ на автомобиль и закрепить его болтами

М14 (4шт.) на поперечном лонжероне кузова.

 Установить две продольные тяги и закрепить ТСУ к

поперечной трубе автомобиля согласно схемы.

 После этого необходимо все гайки подтянуть.

 Выполнить электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить только

специалистами.

ПОРЯДОК МОНТАЖА

Производитель

гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства

и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и ТУ

29.32.30—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.
