 Снять бампер.

 Демонтировать буксировочную проушины.

 В точках «а» шасси автомобиля удалить пробки.

 Установить боковые

кронштейны (2) к лонжеронам шасси в

точках «а» и «b», и закрепить приложенными метизами

согласно схемы.

 Установить ТСУ между его боковыми кронштейнами и

закрепить в точках «с» болтами М12х35.

 После этого необходимо все гайки подтянуть.

 Выполнить электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить специалистами

Комплектность изделия

Балка ТСУ 1 шт.

Кронштейн левый 1 шт.

Кронштейн правый 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Коробка упаковочная

Болт М12х35 10 шт.

Болт М12х1,25х90 2 шт.

Гайка М12х1,25 2 шт.

Гайка М12 2 шт.

Шайба 12 (пруж.) 8 шт.

Шайба 12 (увелич.) 6 шт.

Шайба 12 10 шт.

Дистанционная пластина 2 шт.

Шар VH 0185 1 шт.

Кронштейн розетки 1 шт.

Комплект электрики БАФ-0180 1 компл.

Инструкция по монтажу 1 шт.

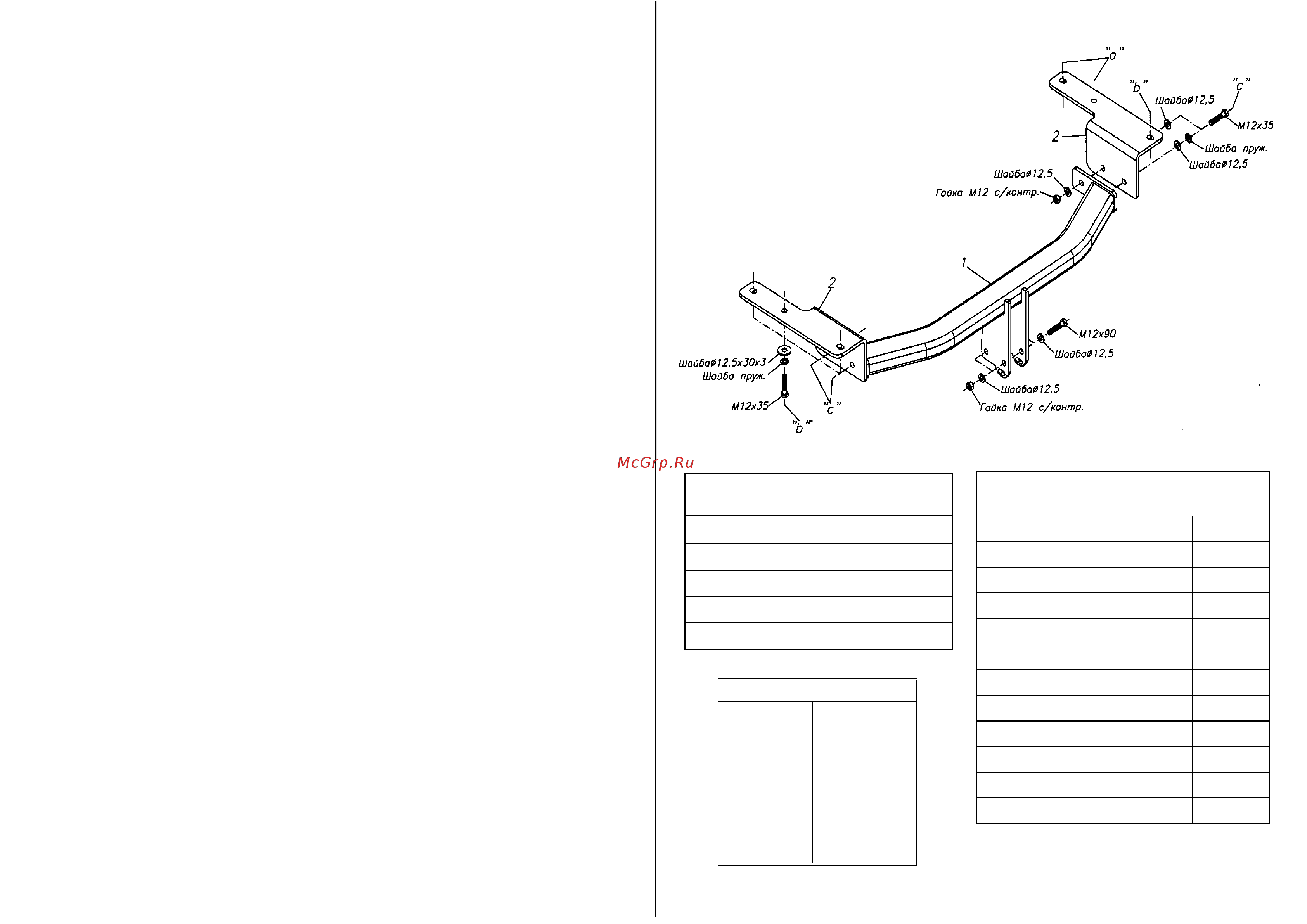

СХЕМА МОНТАЖА ТСУ

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.

ПОРЯДОК МОНТАЖА
