1. Распакуйте фаркоп и его принадлежности, а затем
проверьте каждую деталь. Если нужно, то в точках фиксации
удалите защитную наклейку;
2. С целью облегчения монтажа снимите задний бампер.
3. Слегка прикрепите боковые пластины к внешним выступам
шасси в точках «а» с помощью приложенных крепежных
элементов, на основе рисунка.
4. Слегка прикрепите фаркоп к боковым пластинам в точках
«Ь» и «с» с помощью приложенных крепежных элементов, на
основе рисунка.
5. Прикрепите шар ТСУ и подрозетник на фаркоп.
6. Установите фаркоп по центру, после этого затяните все
винты до упора:
7. Срежьте среднее прикрепляющее ушко бампера (рис. 1).
8. Установите обратно бампер.
9. Монтаж ТСУ разрешается производить исключительно в
спецмастерских и сервисах.
Коробка упаковочная
Болт М12х1,25х75 2 шт.
Болт М12х40 4 шт.
Болт М12х1,25х40 4 шт.
Гайка М 12 х1,25 с/контр. 2 шт.
Гайка М 12 с/контр. 2 шт.
Шайба 12
14 шт.
Шайба 12 пруж.. 6 шт.
Шар VH0834 1 шт.
Защитный колпачок 1 шт.
Подрозетник 1 шт.
Инструкция по монтажу 1 шт.

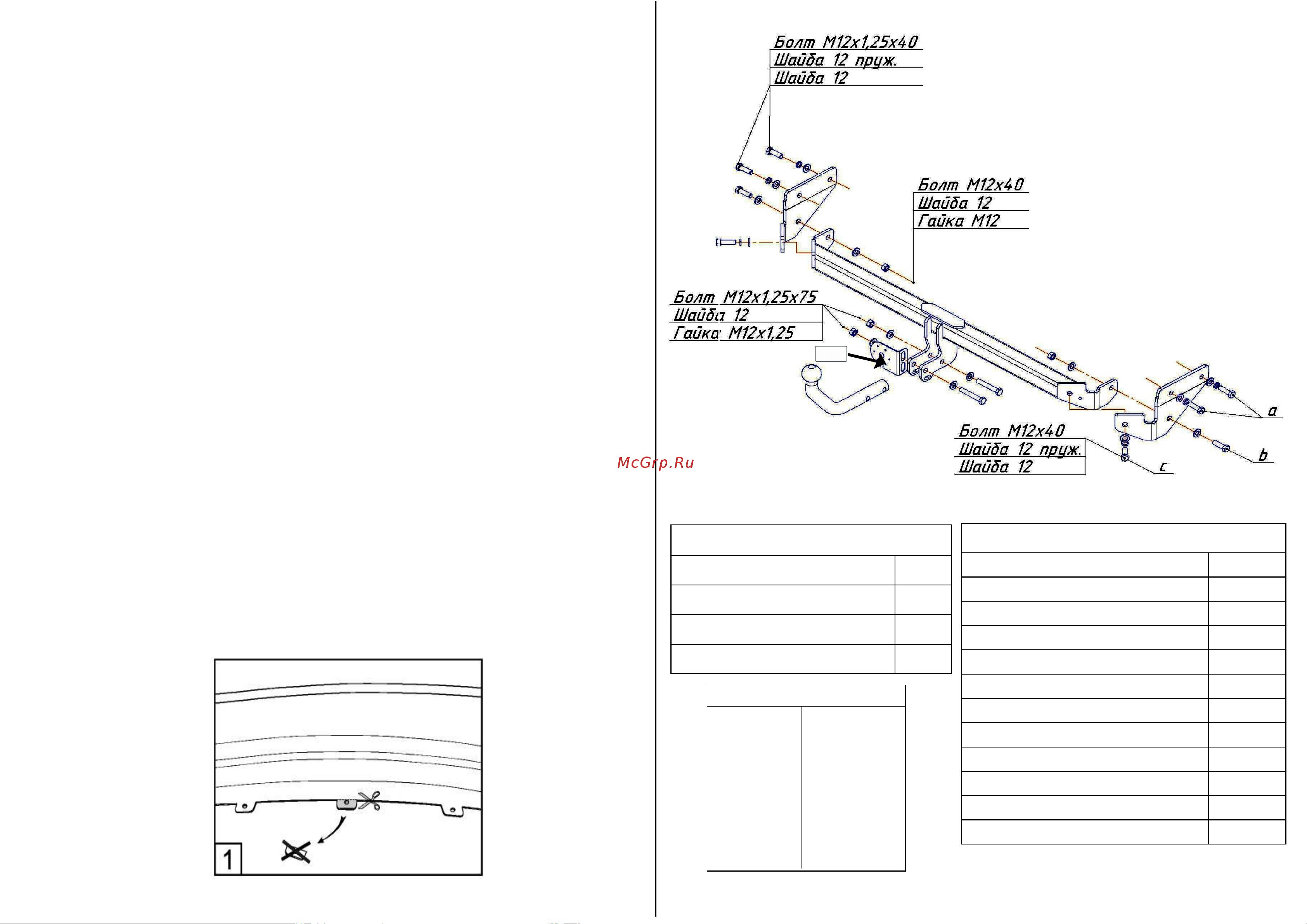

СХЕМА МОНТАЖА ТСУ
Комплектность изделия
Коробка упаковочная 1 шт.
Кронштейн левый 1 шт.
Кронштейн правый 1 шт.
Упаковка полиэтиленовая 1 шт.
М6 9,5 Nm
М8 23 Nm
М10 46 Nm
М12 79 Nm
М14 125 Nm
М16 195 Nm
М10х1,25 49 Nm
М12х1,25 87 Nm
М12х1,5 83 Nm
Момент затяжки
Производитель гарантирует, что данное изделие по
используемым материалам, применяемой технологии
производства и другим показателям, соответствует образцам,
прошедшим испытания на прочность, и отвечает общим
техническим требованиям Правил ЕЭК ООН N 55-01 и
ТУ 29.30.32—002—94514952–2018.
Во избе
жание возможных ошибок, перед установкой
внимательно ознакомьтесь с инструкцией по монтажу и
возможностью применения данного ТСУ к Вашему автомобилю.
ПОРЯДОК МОНТАЖА
