Демонтируйте задние фонари и бампер.
Из бампера демонтируйте вкладыш (в дальнейшем он не
понадобится).
Установить боковые кронштейны не затягивая, закрепив их в
точках «А».
Установить балку между кронштейнов и закрепить.
Установить шар ТСУ (два болта М12х1,25х90).
Затянуть все соединения.
Установить бампер и закрепить его в точках «С» заводскими
креплениями.
Установить задние фонари.
Установку ТСУ рекомендуется производить только
специалистами.

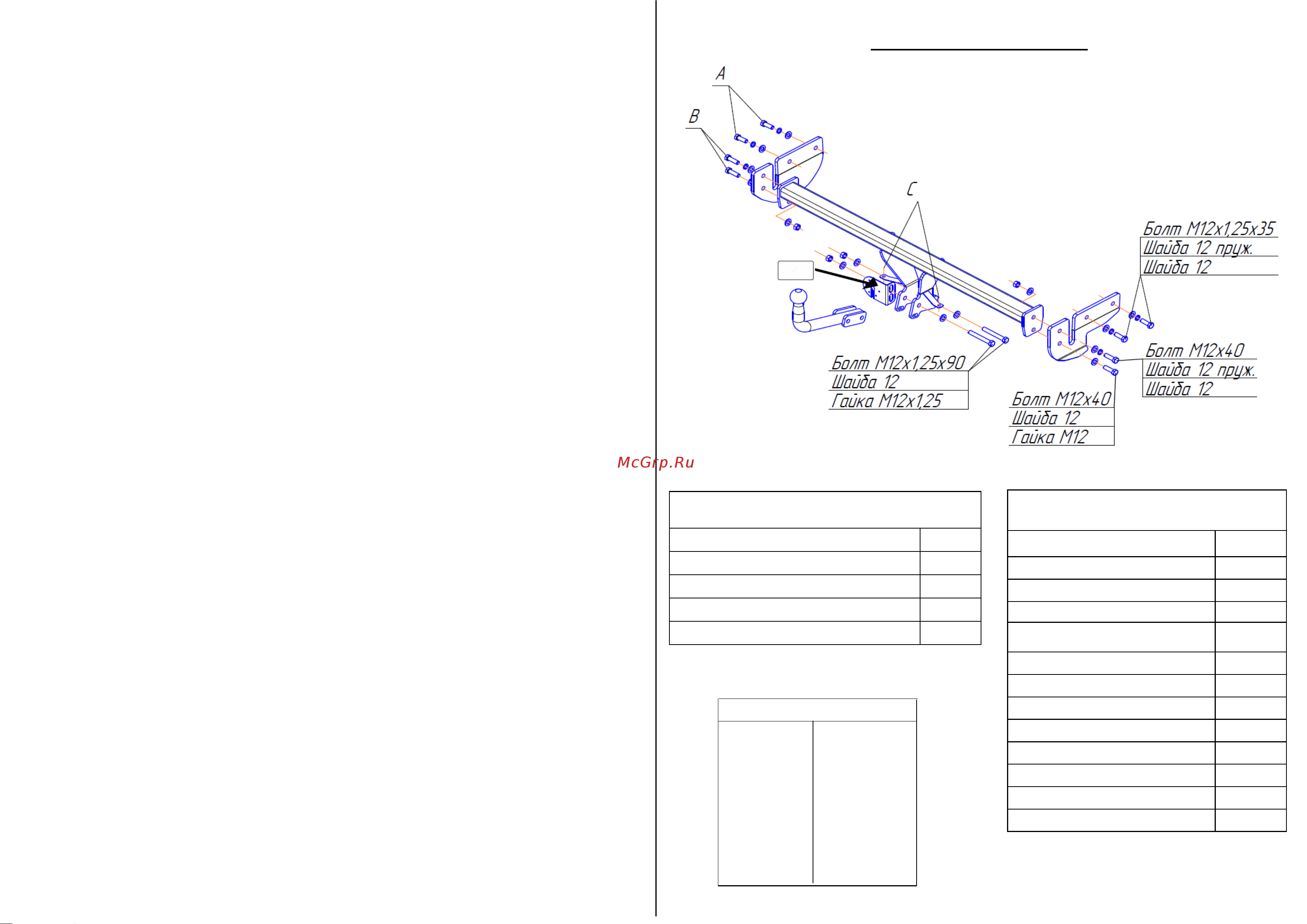

СХЕМА МОНТАЖА ТСУ
Коробка упаковочная
Болт М12х1,25х35 4 шт.
Болт М12х40 4 шт.
Болт М12х1,25х90 2 шт.
Гайка М12 с/с 2 шт.
Гайка М12х1,25 с/с 2 шт.
Шайба 12 пруж. 6 шт.
Шайба 12
14 шт.
Дистанционная пластина 2 шт.
Шар VH 0208 1 шт.
Защитный колпачок 1 шт.
Кронштейн розетки 1 шт.
Комплект электрики БАФ-0180
1 компл.
Инструкция по монтажу 1 шт.
Комплектность изделия
Балка ТСУ 1 шт.
Кронштейн левый 1 шт.
Кронштейн правый 1 шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.
ПОРЯДОК МОНТАЖА
Производитель гарантирует, что данное изделие по
используемым материалам, применяемой технологии
производства и другим показателям, соответствует образцам,
прошедшим испытания на прочность, и отвечает общим
техническим требованиям Правил ЕЭК ООН N 55-01 и
ТУ 29.30.32—002—94514952–2018.
Во избежание возможных ошибок, перед установкой
внимательно ознакомьтесь с инструкцией по монтажу и
возможностью применения данного ТСУ к Вашему автомобилю.
М6 9,5 Nm
М8 23 Nm
М10 46 Nm
М12 79 Nm
М14 125 Nm
М16 195 Nm
М10х1,25 49 Nm
М12х1,25 87 Nm
М12х1,5 83 Nm
Момент затяжки
