Снять задние фонари, бампер и вставку-усилитель бампера
(в дальнейшем он не используется), опустить запасное
колесо.
В соответствии со схемой установить кронштейны (левый и
правый) с внутренней стороны лонжеронов и закрепить
через отверстия "а".
В соответствии со схемой установить дополнительные
пласти-на (левую и правую) с внешней стороны лонжеронов
и закре-пить их через отверстия "b".
Закрепить кронштейны через отверстия "с", как показано
на схеме.
Установить фронтальные пластины в местах крепления
вставки- усилителя заднего бампера и закрепить их через
отверстия "d" с помощью заводских болтов.
Установить балку ТСУ между пластинами и закрепить через
отверстия "e" и "f" в соответствии со схемой монтажа
Установить ТСУ по центру продольной оси автомобиля и
плотно затянуть все крепежные элементы.
Произвести вырез нижней кромки заднего бампера в
соответ-ствии с прилагаемым шаблоном.
Выполнить электромонтаж сигнализации.
Установить запасное колесо, бампер и задние фонари.
Установку ТСУ производить в специализированных автома-
стерских.

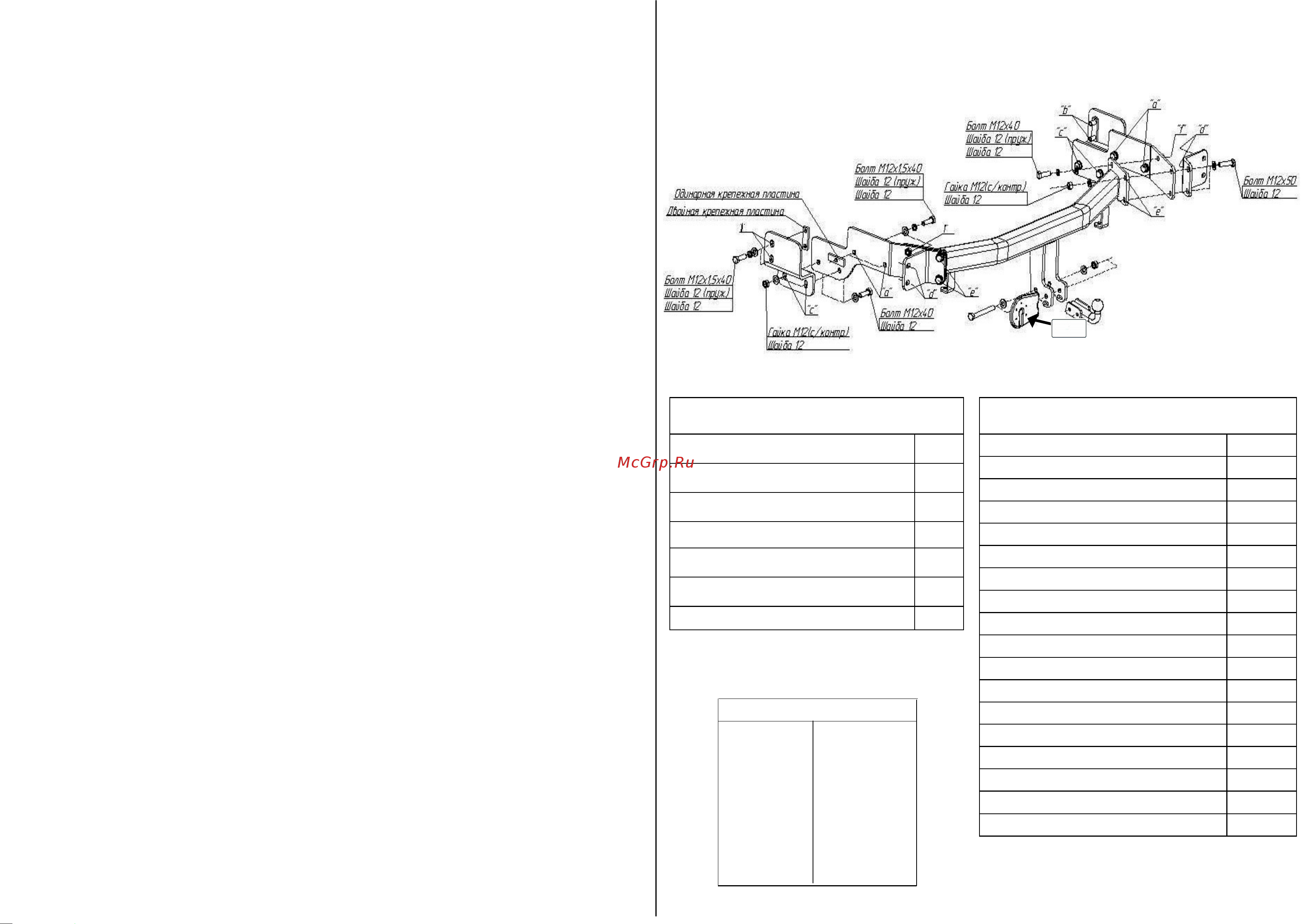

СХЕМА МОНТАЖА ТСУ
Комплектность изделия
ББалалка ТСУ 1шт.
ПлПластина дополнительная (лев.) 1шт.
ПлПластина дополнительная (прав.) 1шт.
ККронштейн левый 1шт.
ККронштейн левый 1шт.
ККоробка упаковочная 1 шт.
УпакУпаковка полиэтиленовая 1 шт.
Коробка упаковочная
Гайка М12х1,25 с/контр.
2 шт.
Гайка М 12 с/контр.
10 шт.
Шайба 12 (пруж.)
10 шт.
Шайба 12
30 шт.
Болт М12х40
6 шт.
Болт М12х40х1,5
8 шт.
Болт М12х1,25х90
2 шт.
Болт М12х50
4 шт.
Одинарная крепежная пластина
2 шт.
Двойная крепежная пластина
2 шт.
Пластина фронтальная
2 шт.
Дистанционная пластина
2 шт.
Шар VH 0140
1 шт.
Подрозетник
1 шт.
Защитный колпачок
1 шт.
Шаблон выреза бампера
1 шт.
Инструкция по монтажу
1 шт.
М6 9,5 Nm
М8 23 Nm
М10 46 Nm
М12 79 Nm
М14 125 Nm
М16 195 Nm
М10х1,25 49 Nm
М12х1,25 87 Nm
М12х1,5 83 Nm
Момент затяжки
ПОРЯДОК МОНТАЖА
Производитель гарантирует, что данное изделие по
используемым материалам, применяемой
технологии
производства и другим показателям, соответствует образцам,
прошедшим испытания на прочность, и отвечает общим
техническим
требованиям Правил ЕЭК ООН N 55-01 и ТУ
29.32.30—002—94514952–2018.
Во избежание возможных ошибок, перед установкой
внимательно ознакомьтесь с инструкцией по монтажу и
возможностью применения данного ТСУ к Вашему автомобилю.
