Снять задние фонари, бампер и вставку-усилитель бампера
(в дальнейшем он не используется), опустить запасное
колесо.
В соответствии со схемой балку ТСУ приложить с внутренней
стороны лонжеронов и закрепить в точках «В».
Установить кронштейны передние в местах крепления
вставки-усилителя заднего бампера и закрепить их через
отверстия "А" с помощью заводских гаек и дополнительно,
при необходимости, болтами М12х40 из комплекта ТСУ.
Установить ТСУ по центру продольной оси автомобиля и
плотно затянуть все крепежные элементы.
Произвести вырез нижней кромки заднего бампера в
соответствии с прилагаемым шаблоном.
Выполнить электромонтаж сигнализации.
Установить запасное колесо, бампер и задние фонари.
Установку ТСУ производить в специализированных
автомастер-ских.

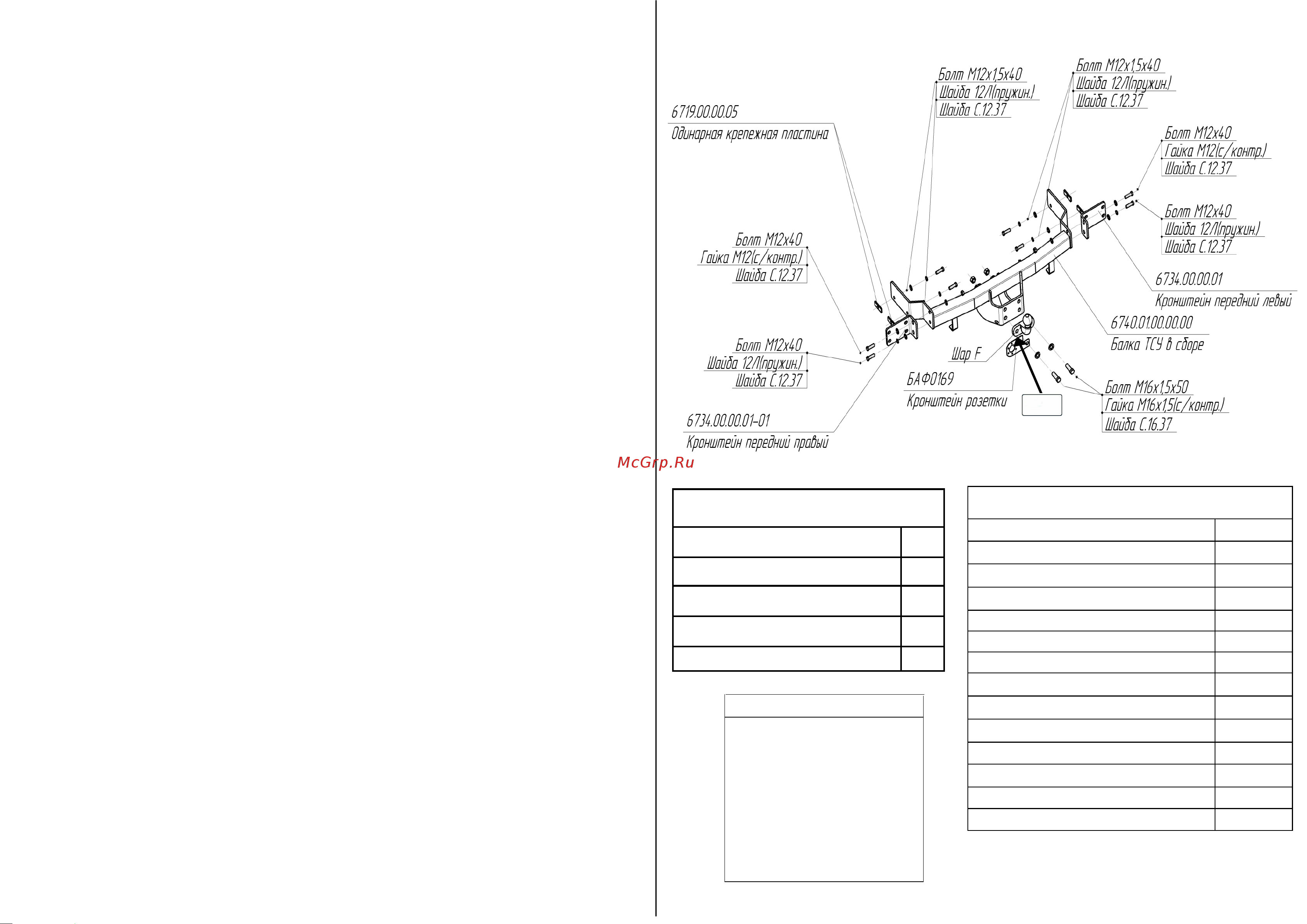

СХЕМА МОНТАЖА ТСУ
Комплектность изделия
Балка ТСУ 1шт.
Кронштейн передний (лев.) 1шт.
Кронштейн передний (прав.) 1шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.
Коробка упаковочная
Болт М12х1,5х40 4 шт.
Болт М12х40 4 шт.
Болт М16х1.5x50 2 шт.
Гайка М12 с/контр. 6 шт.
Гайка М16x1.5 с/контр. 2 шт.
Шайба 12 пруж. 6 шт.
Шайба 12
18 шт.
Шайба 16 4 шт.
Закладная пластина 4 шт.
Шар F 1 шт.
Защитный колпачок 1 шт.
Шаблон выреза
1шт.
Инструкция по монтажу 1 шт.
ПОРЯДОК МОНТАЖА
Производитель гарантирует, что данное изделие по
используемым материалам, применяемой технологии
производства и другим показателям, соответствует образцам,
прошедшим испытания на прочность, и отвечает общим
техническим требованиям Правил ЕЭК ООН N 55-01 и
ТУ 29.30.32—002—94514952–2018.
Во избежание возможных ошибок, перед установкой
внимательно ознакомьтесь с инструкцией по монтажу и
возможностью применения данного ТСУ к Вашему автомобилю.
М6 9,5 Nm
М8 23 Nm
М10 46 Nm
М12 79 Nm
М14 125 Nm
М16 195 Nm
М10х1,25 49 Nm
М12х1,25 87 Nm
М12х1,5 83 Nm
Момент затяжки
