Демонтируйте бампер.
Снять датчик, закрепленный на вставке бампера.
Установить левый кронштейн ТСУ, закрепив согласно схемы.
(прим. на некоторых моделях необходимо просверлить
дополнительные отверстия в точках А)
С правой стороны отрезать горизонтальную часть тепловой
защиты.
Установить правый кронштейн и закрепить.
Установить и закрепить балку ТСУ.
Установить датчик на балку и закрепить болтами М6
Установить шар ТСУ (два болта М12х1,25х75).
Затянуть все соединения.
Установить бампер, сделав вырез в соответствии с
прилагаемым шаблоном.
Установить электросигнализацию.
Рекомендуется устанавливать ТСУ в специализированных
мастерских.
Комплектность изделия
Балка ТСУ 1 шт.
Кронштейн левый 1 шт.
Кронштейн правый 1 шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.

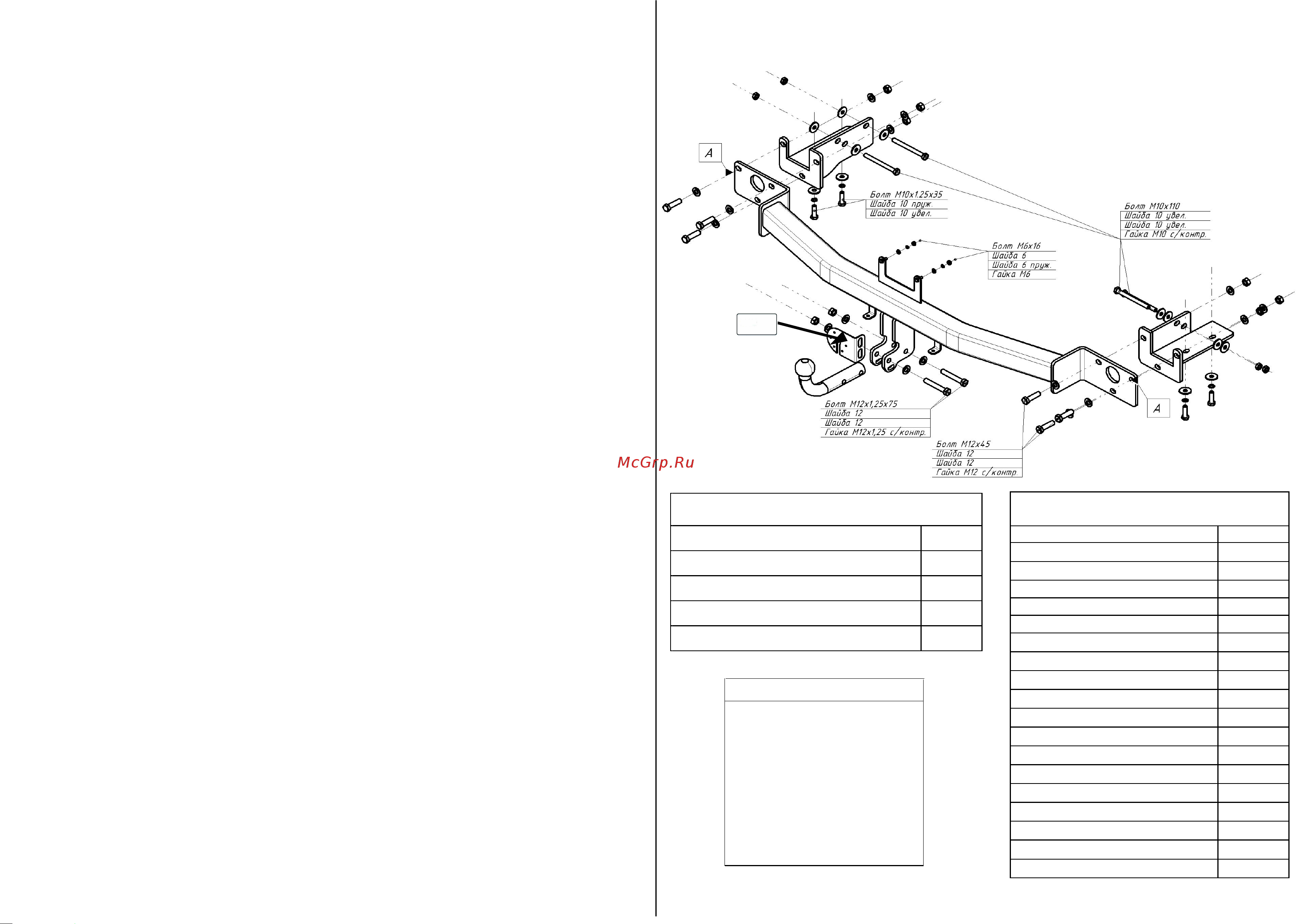

СХЕМА МОНТАЖА ТСУ
Коробка упаковочная
Болт М6х20 2 шт.
Болт М10х1,25х35 4 шт.
Болт М10х110 4 шт.
Болт М12х45 6 шт.
Болт М12х1,25х75 2 шт.
Гайка М6 с/контр. 2 шт.
Гайка М10 с/контр. 4 шт.
Гайка М12 с/контр. 6 шт.
Гайка М12х1,25 с/контр. 2 шт.
Шайба 10 пруж.
4 шт.
Шайба 10 увел.
12 шт.
Шайба 6 2 шт.
Шайба 12
16 шт.
Шар VH 0186 1 шт.
Защитный колпачок 1 шт.
Кронштейн розетки 1 шт.
Шаблон выреза 1 шт.
Комплект электрики БАФ-0180 1 шт.
Инструкция по монтажу 1 шт.
Комплектность изделия
Балка ТСУ 1 шт.
Кронштейн левый 1 шт.
Кронштейн правый 1 шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.
М6 9,5 Nm
М8 23 Nm
М10 46 Nm
М12 79 Nm
М14 125 Nm
М16 195 Nm
М10х1,25 49 Nm
М12х1,25 87 Nm
М12х1,5 83 Nm
Момент затяжки
ПОРЯДОК МОНТАЖА
Производитель гарантирует, что данное изделие по
используемым материалам, применяемой технологии
производства и другим показателям, соответствует образцам,
прошедшим испытания на прочность, и отвечает общим
техническим требованиям Правил ЕЭК ООН N 55-01 и
ТУ 29.30.32—002—94514952–2018.
Во избежание возможных ошибок, перед установкой
внимательно ознакомьтесь с инструкцией по монтажу и
возможностью применения данного ТСУ к Вашему автомобилю.
