 Снять внутреннее покрытие с багажника и отсоединить

электропроводку.

 В точках “А” снизу просверлить верхнюю полку d=12мм,

потом со стороны багажника рассверлить эти отверстия до

d=16мм.

 Установить ТСУ по этим отверстиям и закрепить согласно

схеме монтажа.

 Совместить отверстия «В» с заводскими отверстиями на дне

ниши для запасного колеса (предварительно удалив

заглушки) и закрепить.

 После этого необходимо все гайки затянуть.

 Установить электропроводку и покрытие багажника.

 Выполнить электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить только в

специализированных автомастерских

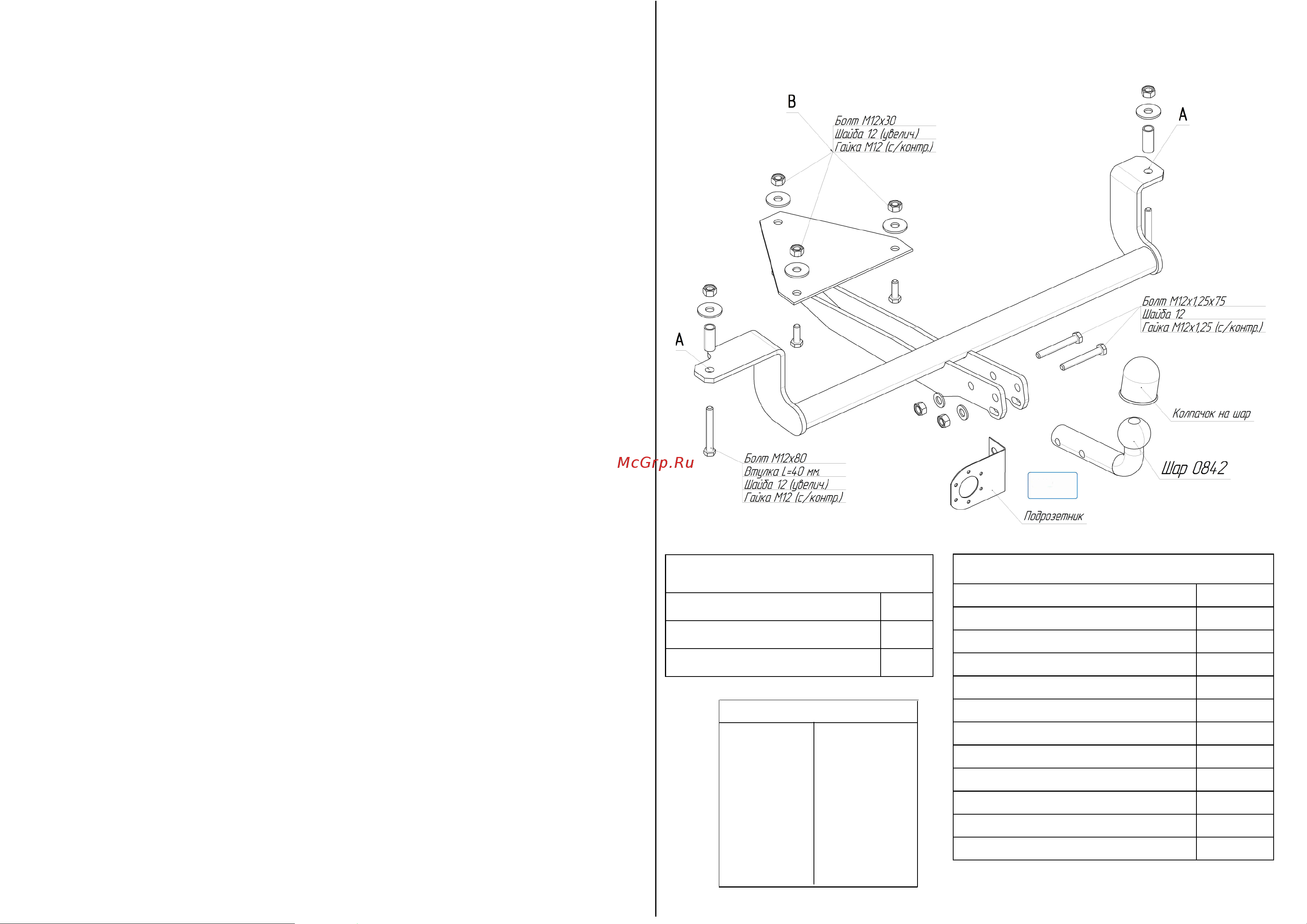

СХЕМА МОНТАЖА ТСУ

Комплектность изделия

Балка ТСУ 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Коробка упаковочная

Болт М12х1,25х75 2 шт.

Болт М12х30 3 шт.

Болт М12х80 2 шт.

Гайка М12х1,25 (с/контр.) 2 шт.

Гайка М12 (с/контр.) 5 шт.

Шайба 12 увел 5 шт.

Шайба 12 2 шт.

Втулка 40 мм 2 шт.

Шар VH 0842 1 шт.

Защитный колпачок 1 шт.

Подрозетник 1 шт.

Инструкция по монтажу 1 шт.

ПОРЯДОК МОНТАЖА

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки
