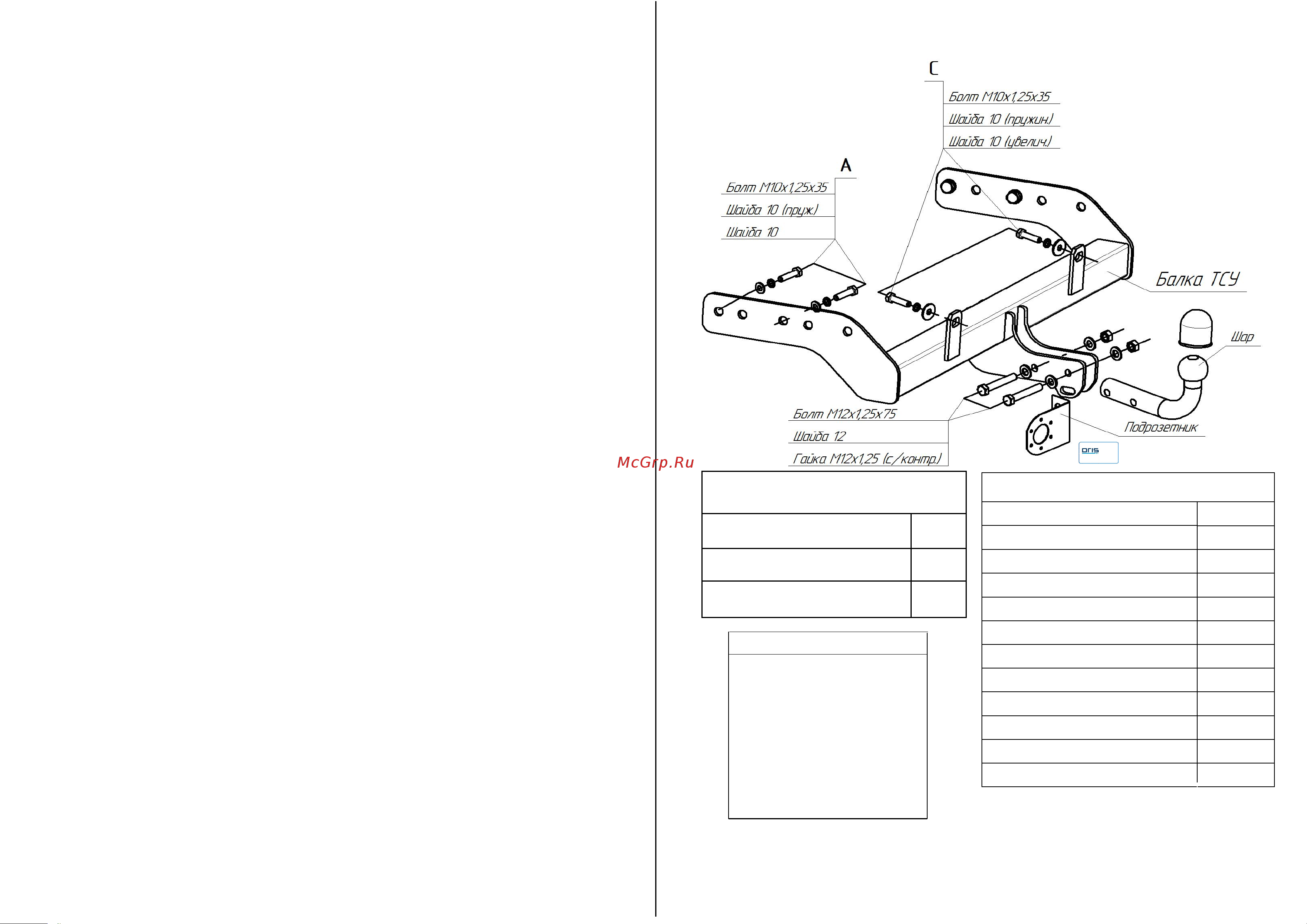

СХЕМА МОНТАЖА ТСУ
ПОРЯДОК МОНТАЖА
•
Снять защитную пленку с заводских отверстий ав-томобиля.
•
Установить балку ТСУ и закрепить её болтами М10х1,25х35
в точках «А» и «С» как показано на схеме монтажа.
•
Закрепить шар и подрозетник на балке.
•
После этого необходимо все болты и гайки затя-нуть.
•
Выполнить электромонтаж сигнализации.
•
Установку ТСУ рекомендуется производить в
специализированных сервисах.
Комплектность изделия
Балка ТСУ 1 шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.
Коробка упаковочная
Болт М10х1,25х35 6 шт.
2 шт.
Болт М12х1,25х75
2 шт.
4 шт.
Гайка М12х1,25 с/стопор.
6 шт.
Шайба 10 (увелич.) 2 шт.
Шайба 10
4 шт.
Шайба 10 пружиная
1 шт.
Шайба 12
1 шт.
1 шт.
Шар VH 0186
Защитный колпачок
1 шт.
Кронштейн розетки
Инструкция по монтажу
М6 9,5 Nm
М8 23 Nm
М10 46 Nm
М12 79 Nm
М14 125 Nm
М16 195 Nm
М10х1,25 49 Nm
М12х1,25 87 Nm
М12х1,5 83 Nm
Момент затяжки
Производитель гарантирует, что данное изделие по
используемым материалам, применяемой технологии
производства и другим показателям, соответствует образцам,
прошедшим испытания на прочность, и отвечает общим
техническим требованиям Правил ЕЭК ООН N 55-01 и ТУ
29.32.30—002—94514952–2018.
Во избежание возможных ошибок, перед установкой
внимательно ознакомьтесь с инструкцией по монтажу и
возможностью применения данного ТСУ к Вашему автомобилю.
