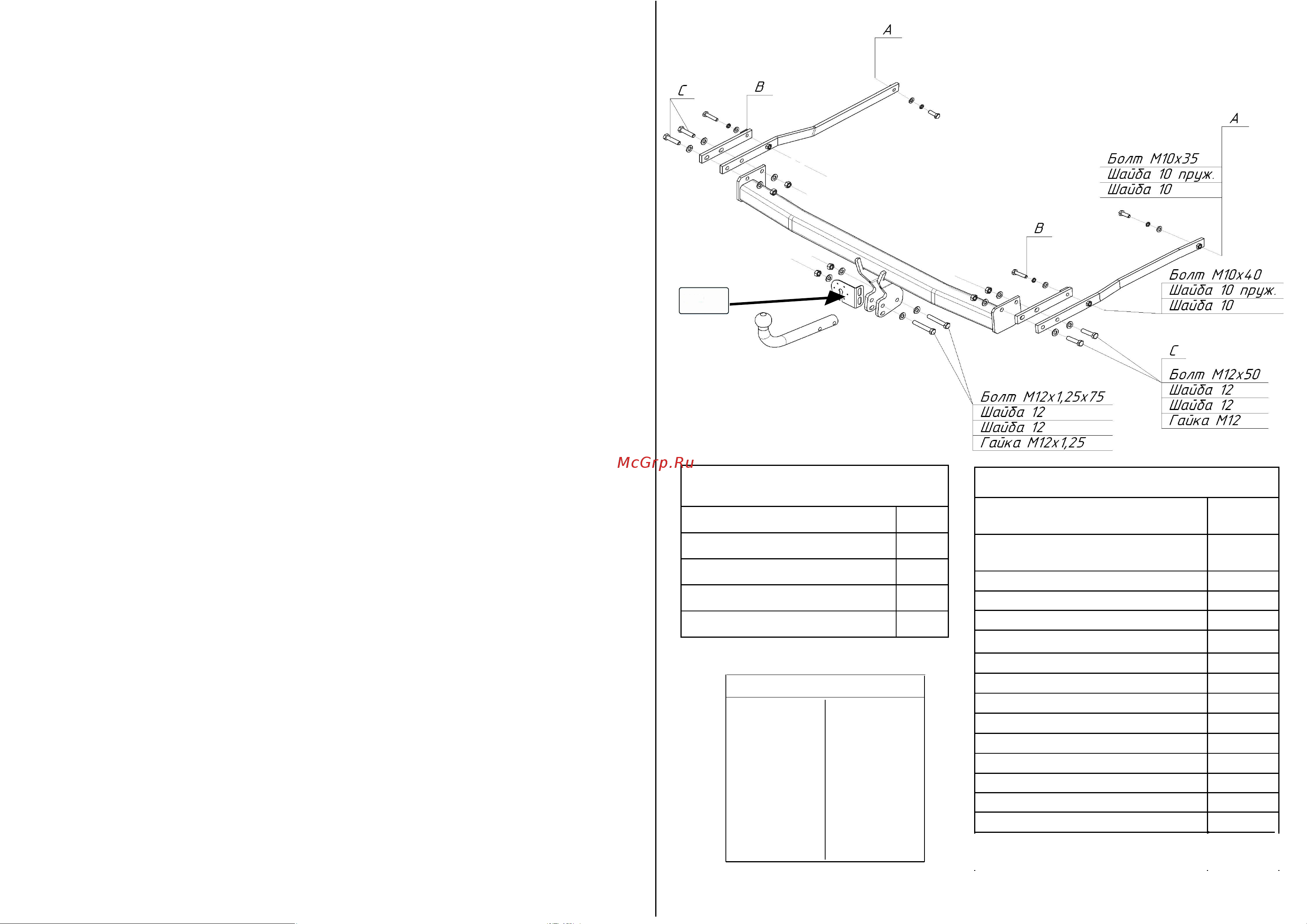

СХЕМА МОНТАЖА ТСУ

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

• Для снятия бампера

Седан:



Снимите защитное покрытие багажника, освободите доступ к задним

фонарям.



Снимите задние фонари.



Удалите винты снизу бампера (5 шт.) и 2 винта в колёсных арках.



Снимите бампер.

Grand Tour:



Снимите защитное покрытие багажника, освободите доступ к задним фонарям.



Снимите задние фонари.



Удалите винты снизу бампера (7 шт.) и 2 винта в колёсных арках.



Отогните боковую защитную панель в багажнике и демонтируйте 1 болт



Снимите бампер.

Седан:

∗

Ослабьте боковую защитную панель в багажнике с левой стороны (1 пистон).

∗

Отогните боковую защитную панель в багажнике. Удалите изоляционный

материал.

Grand Tour:

∗

Снимите с левой стороны покрытие вентиляционных отверстий.

• Удалите из багажника наклейки на точках крепления.

• Снимите вставку бампера (в дальнейшем не используется). Если необходимо,

удалите защитное покрытие закрывающее отверстия в лонжероны, между

шпильками крепления вставки.

• Вдвиньте в лонжероны левый, правый и дополнительные кронштейны (см.

рисунок).

• Закрепите правый и левый кронштейны в точках «А» через багажник.

• Прикрепите к правому и левому кронштейну дополнительные кронштейны в

точках «В».

• Установите балку между кронштейнами и закрепите в точках «С».

• Установите бампер.

• Установите шар и подрозтетник.

• Выполните электромонтаж сигнализации.

• Установку ТСУ рекомендуется производить только специалистами.

Комплектност

ь изделия

Балка ТСУ 1шт.

Кронштейн левый 1шт.

Кронштейн правый 1шт.

Коробка упаковочная 1шт.

Упаковка полиэтиленовая 1шт.

Коробка упаковочная

Кронштейн дополнительный

левый

1 шт.

Кронштейн дополнительный

правый

1 шт.

Шар 0851

1 шт.

Защитный колпачок 1 шт.

Подрозетник 1 шт.

Инструкция по монтажу 1 шт.

Болт М10 х 35 2 шт.

Болт М10 х 40 2 шт.

Болт М12 х 50 4 шт.

Болт М12 х 1,25 х 75 2 шт.

Гайка М12 с/контр. 4 шт.

Гайка М12 х 1,25 с/контр. 2 шт.

Шайба 10 (пруж.) 4 шт.

Шайба 10 4 шт.

Шайба 12 12 шт.

ПОРЯДОК МОНТАЖА

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и ТУ

29.32.30—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.
