 Снять бампер. Снять вставку бампера (в дальнейшем не

понадобится).

 Установить кронштейны внутрь лонжеронов.

 Вложить гайки на поводках внутрь лонжеронов и за-крепить

кронштейны в точках «А». Болты не затяги-вать.

 В точках «В» использовать гайки от вставки бампера.

 Прикрепить балку ТСУ к кронштейнам.

 Прикрепить к держателю шара шар и подрозетник согласно

рисунка

 Установить собранное ТСУ по центру и окончательно до упора

подтянуть болты и гайки.

 Произвести монтаж электропроводов сигнализации согласно

указаниям.

 Монтаж ТСУ рекомендуется производить исключи-тельно

специалистами автосервиса

Комплектность изделия

Балка ТСУ 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Кронштейн левый 1 шт.

Кронштейн правый 1 шт.

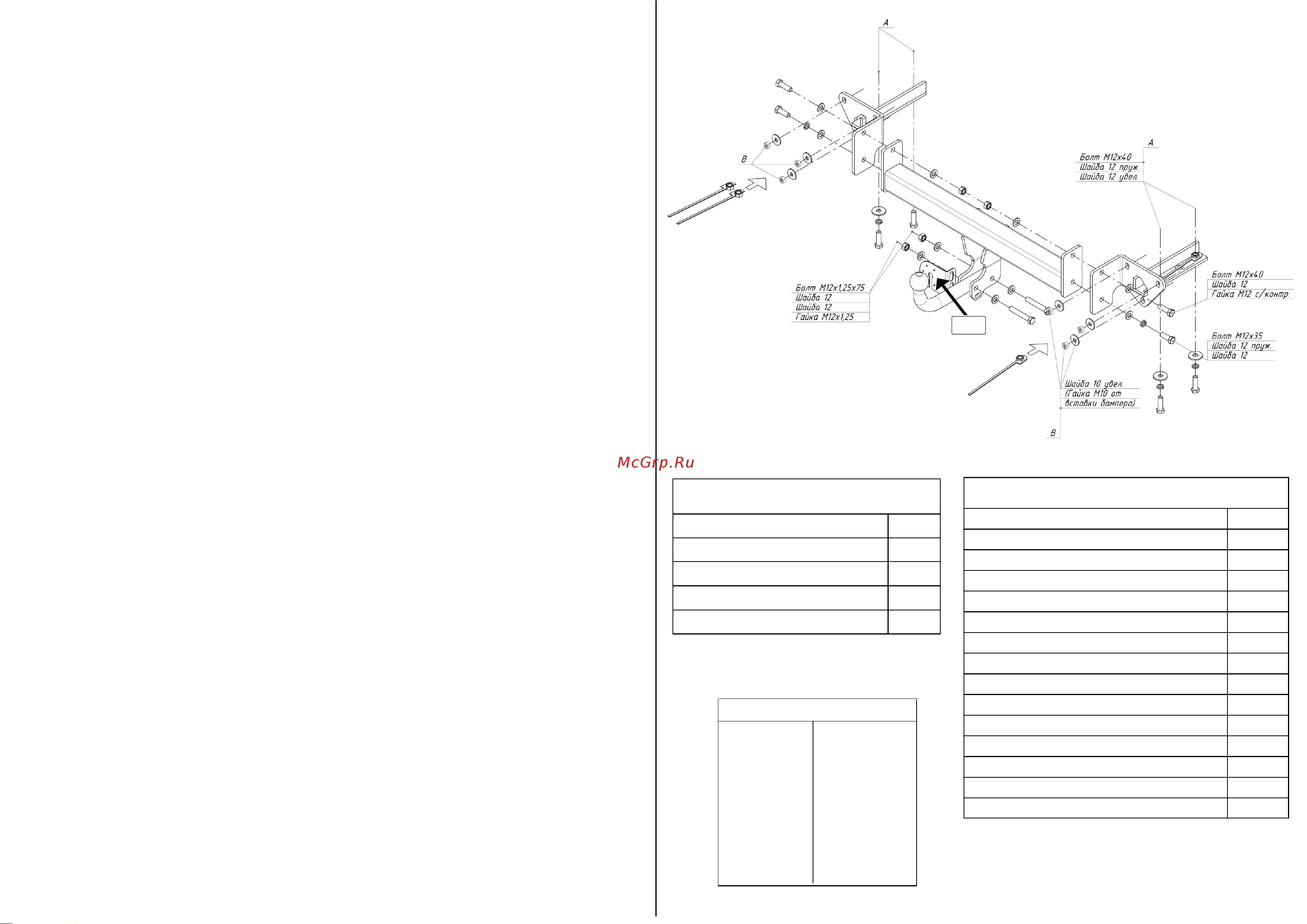

СХЕМА МОНТАЖА ТСУ

Коробка упаковочная

Болт М12 х 35 2

Болт М12 х 40 6

Болт М12 х 1,25 х 75 2

Гайка М12 2

Гайка М12 х 1,25 2

Шайба 12 пруж. 6

Шайба 10 увел. 6

Шайба 12 увел. 4

Шайба 12 10

Гайка на поводке 12 4

Шар VH 0220 (тип А) 1 шт.

Подрозетник 1 шт.

Защитный колпачок 1 шт.

Комплект электрики БАФ-0180

1 компл.

Инструкция по монтажу 1 шт.

Комплектность изделия

Балка ТСУ 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Кронштейн левый 1 шт.

Кронштейн правый 1 шт.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.

ПОРЯДОК МОНТАЖА
