 Приспустить глушитель.

 Отрезать боковую сторону тепловой (алюминиевой) защиты

с обеих сторон автомобиля.

 Удалить болты крепления защит.

 Досверлить отверстия сверлом D13 через лонжероны в

багажное отделение и рассверлить до D18 в точке «А» в

нижней полке лонжерона, в т. «В» - со стороны багажного

отделения в верхней полке лонжерона.

 Установить кронштейны ТСУ поверх защиты и закрепить,

согласно схемы монтажа.

 Установить балку между кронштейнами и закрепить

 Установить шар, подрозетник.

 Затянуть все крепежные элементы.

 Выполнить электромонтаж сигнализации;

 Установку ТСУ рекомендуется производить в

специализированных автомастерских.

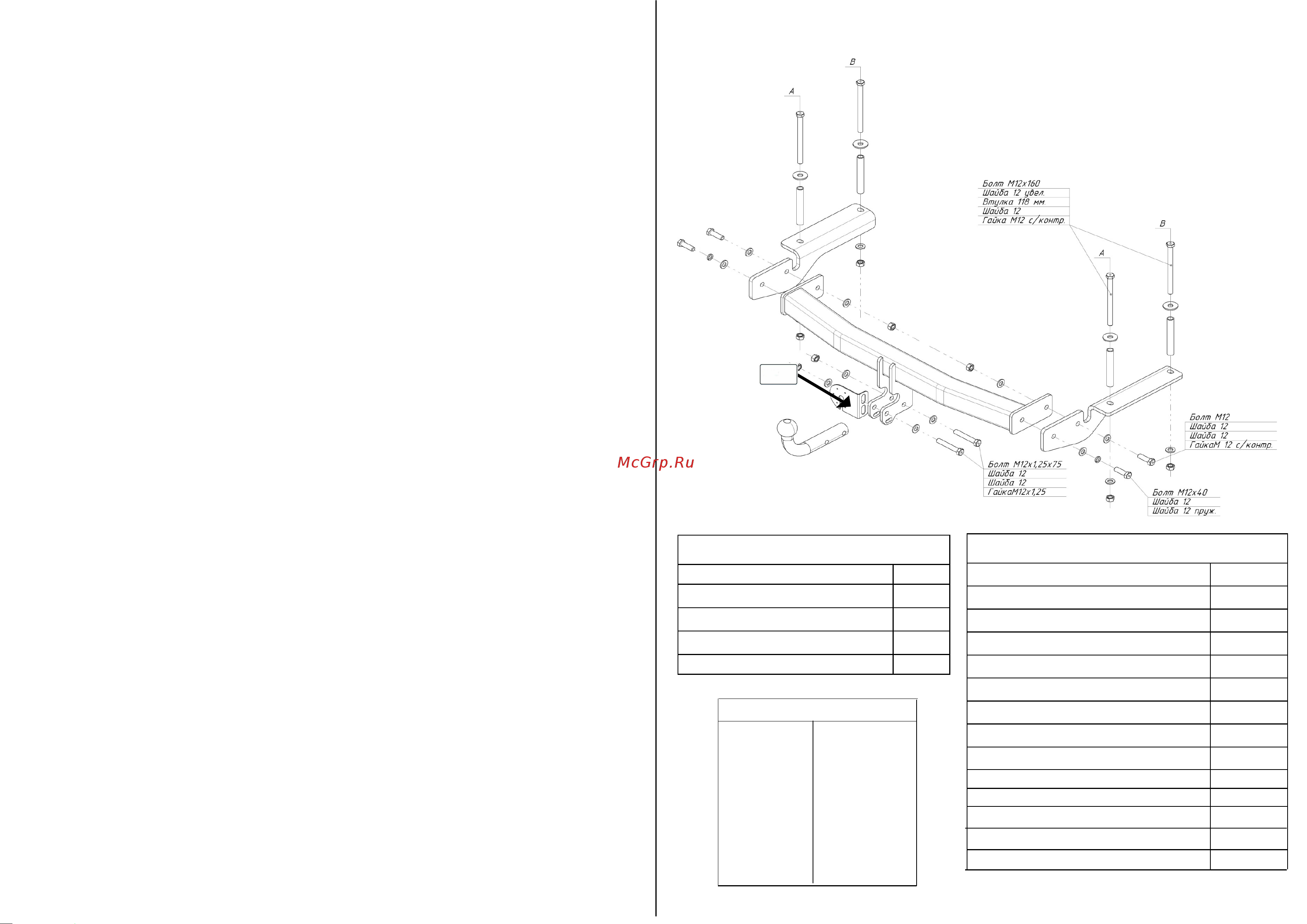

СХЕМА МОНТАЖА ТСУ

Коробка упаковочная

Болт М12 х 40 4 шт.

Болт М12 х 1,25 х 75 2 шт.

Болт М12 х 160 4 шт.

Гайка М12 с/контр. 6 шт.

Гайка М12 х 1,25 с/контр. 2 шт.

Шайба 12 пруж. 2 шт.

Шайба 12 увел. 4 шт.

Шайба 12 14 шт.

Защитный колпачок 1 шт.

Комплект электрики БАФ-0180

1 компл.

Инструкция по монтажу 1 шт.

Комплектность изделия

Балка ТСУ 1 шт.

Кронштейн левый 1 шт.

Кронштейн правый 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Шар VH0186

1 шт.

Втулка 118 мм

4 шт.

Подрозетник

1 шт.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.

ПОРЯДОК МОНТАЖА
