Порядок монтажа фасадных панелей Grand Line:

Монтаж панелей необходимо производить слева направо и снизу вверх.

Внимание! При начале каждого нового ряда необходимо от панели отрезать левую часть (рис. 11).

Внимание! От начала и конца стен необходимо делать отступ 70 мм (рис. 12), это место останется для даль-

нейшего монтажа наружных углов из полипропилена.

w Достигнув верха стены, подрежьте панели, устанавливаемые в последний ряд, по высоте.

w Отмерьте расстояние от предпоследнего ряда панелей до внутренней части универсального J-профиля

7/8’’ и вычтите из результата замера 5-7 мм.

w Отрежьте верхнюю часть панели, руководствуясь полученными вычислениями.

w Установите подготовленную панель на панель предыдущего ряда.

w Слегка согнув панель, вставьте ее в универсальный J-профиль 7/8’’.

Внимание! Если габариты панели не позволяют её согнуть, сделайте в верхней части панели продольные

горизонтальные отверстия 4 х 30 мм (рис. 13).

w Закрепите панель саморезами по центру отверстий, оставляя зазор между шляпкой самореза и поверхно-

стью панели 1 мм. Место крепления закроется J-профилем от софитов (рис. 14).

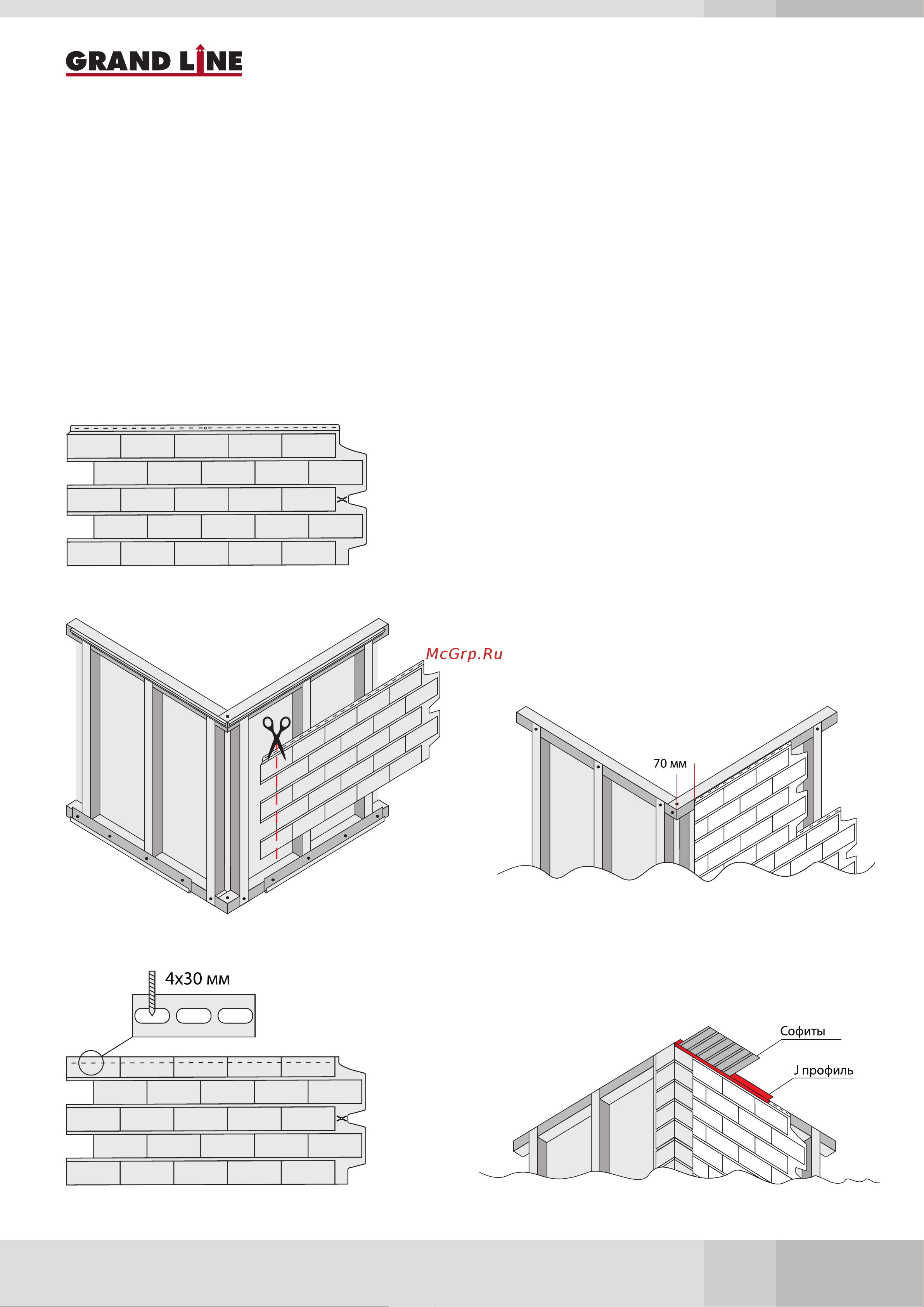

Рис. 11

Рис. 13

Рис. 12

Рис. 14
