ПРИСОЕДИНЕНИЕ ГИБКИХ ТРУБОК

Внимание! Направление потока воды вход (IN)/выход (OUT) обозначено на скобе фильтра.

1. Перед началом работ перекройте подачу холодной воды к месту подключения

и сбросьте давление воды в системе.

2. Разрежьте трубку из комплекта поставки (рис. 3) на две части. Срез должен быть

только под прямым углом, ровным, без зазубрин и волн.

3. Вставьте трубку в фитинг на вход (IN) в фильтр через цанговое кольцо (Б)

и стопорную клипсу (А) до упора (рис. 4). Для герметизации соединения,

приложите дополнительное усилие, при этом трубка утопится еще примерно

на 3 мм и будет плотно обжата резиновым кольцом фитинга. Аналогичным

способом подключите трубку

4. Потяните трубку для проверки соединения (рис. 5).

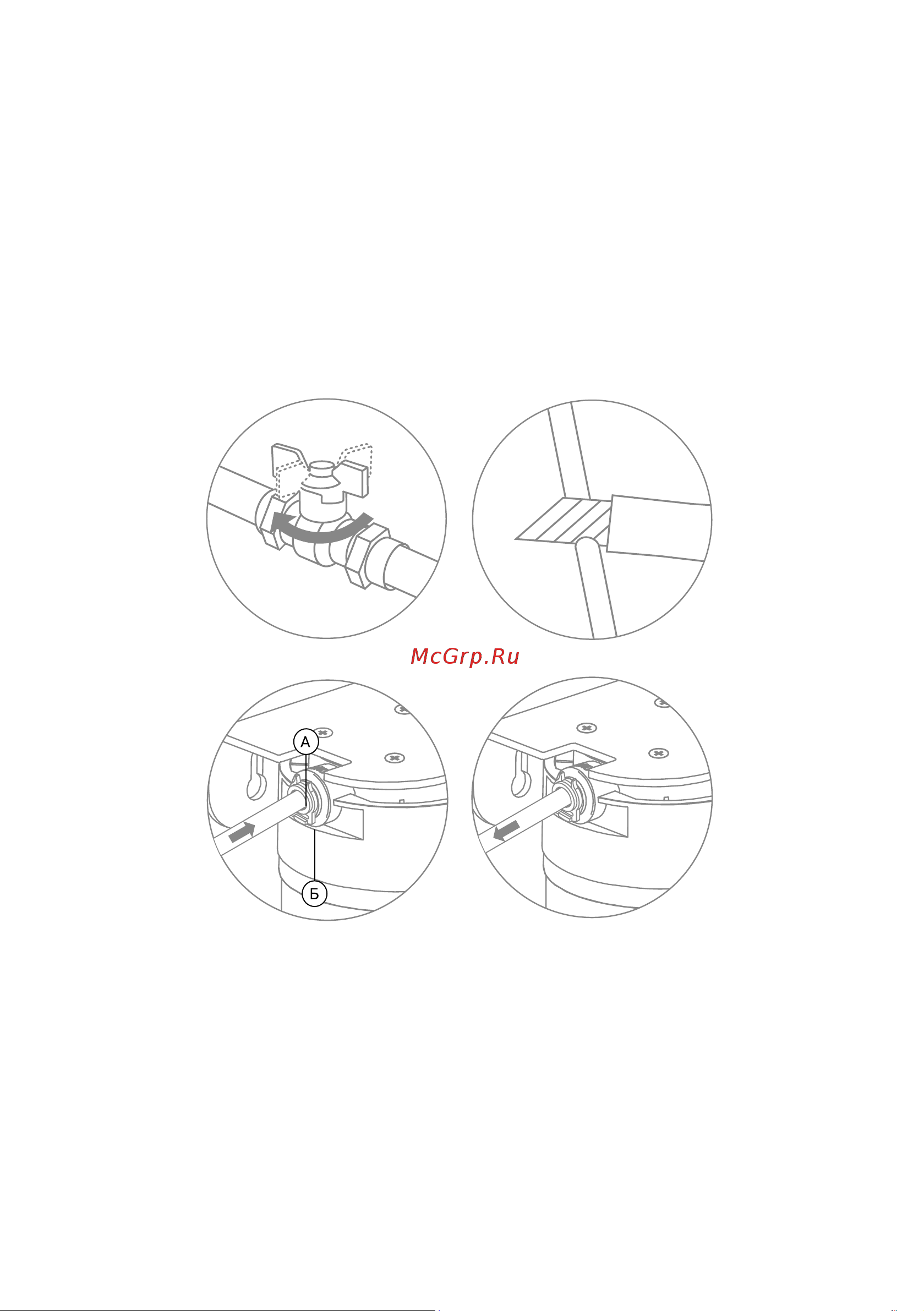

Рис. 2

Рис. 4

Рис. 3

Рис. 5
