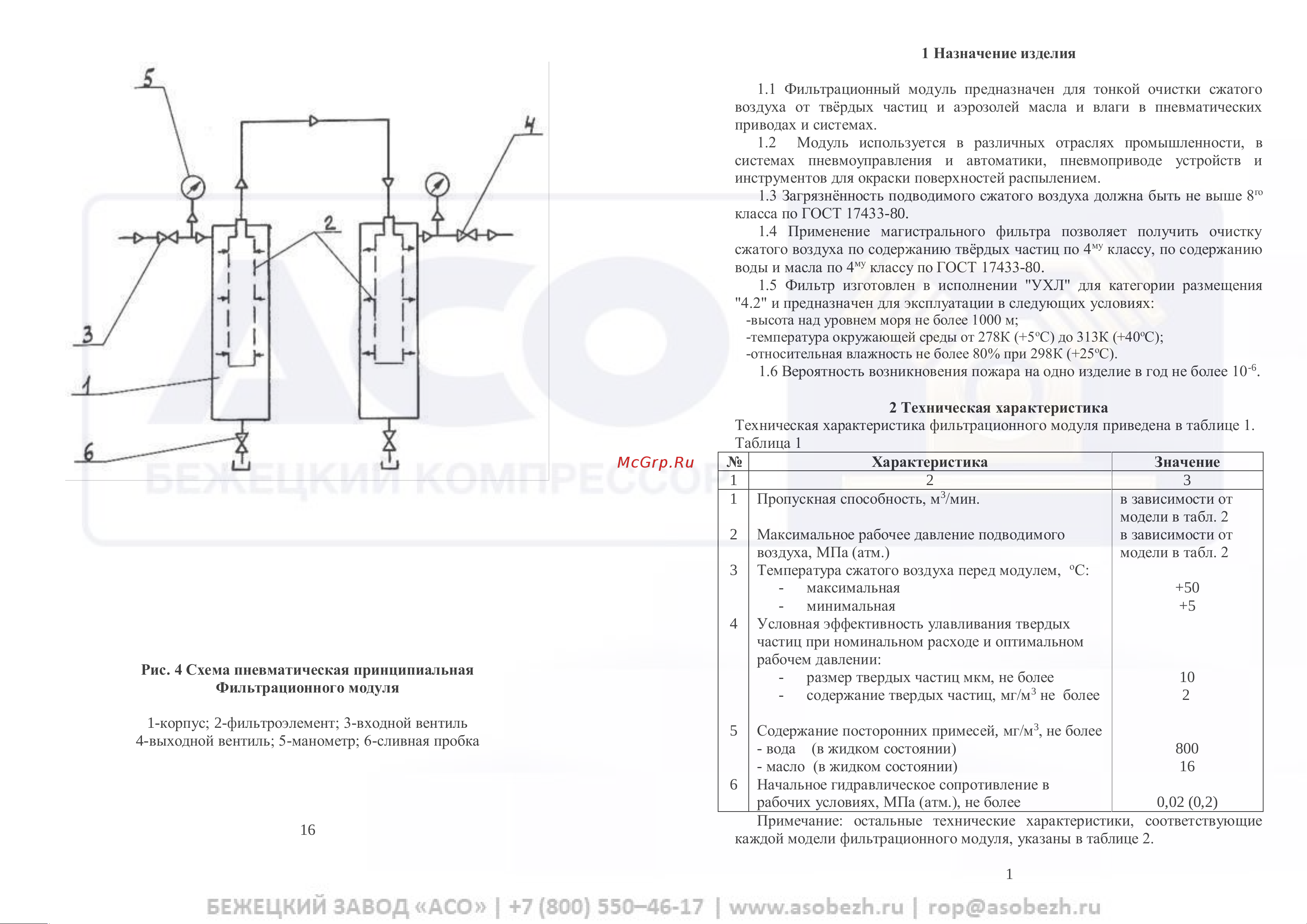

Рис. 4 Схема пневматическая принципиальная

Фильтрационного модуля

1-корпус; 2-фильтроэлемент; 3-входной вентиль

4-выходной вентиль; 5-манометр; 6-сливная пробка

1 Назначение изделия

1.1 Фильтрационный модуль предназначен для тонкой очистки сжатого

воздуха от твёрдых частиц и аэрозолей масла и влаги в пневматических

приводах и системах.

1.2 Модуль используется в различных отраслях промышленности, в

системах пневмоуправления и автоматики, пневмоприводе устройств и

инструментов для окраски поверхностей распылением.

1.3 Загрязнённость подводимого сжатого воздуха должна быть не выше 8

го

класса по ГОСТ 17433-80.

1.4 Применение магистрального фильтра позволяет получить очистку

сжатого воздуха по содержанию твёрдых частиц по 4

му

классу, по содержанию

воды и масла по 4

му

классу по ГОСТ 17433-80.

1.5 Фильтр изготовлен в исполнении "УХЛ" для категории размещения

"4.2" и предназначен для эксплуатации в следующих условиях:

-высота над уровнем моря не более 1000 м;

-температура окружающей среды от 278К (+5

С) до 313К (+40

С);

-относительная влажность не более 80% при 298К (+25

С).

1.6 Вероятность возникновения пожара на одно изделие в год не более 10

-6

2 Техническая характеристика

Техническая характеристика фильтрационного модуля приведена в таблице 1.

Таблица 1

№

Характеристика

Значение

Пропускная способность, м

/мин.

Максимальное рабочее давление подводимого

воздуха, МПа (атм.)

Температура сжатого воздуха перед модулем,

С:

- максимальная

- минимальная

Условная эффективность улавливания твердых

частиц при номинальном расходе и оптимальном

рабочем давлении:

- размер твердых частиц мкм, не более

- содержание твердых частиц, мг/м

не более

Содержание посторонних примесей, мг/м

, не более

- вода (в жидком состоянии)

- масло (в жидком состоянии)

Начальное гидравлическое сопротивление в

рабочих условиях, МПа (атм.), не более

в зависимости от

модели в табл. 2

в зависимости от

модели в табл. 2

+50

800

0,02 (0,2)

Примечание: остальные технические характеристики, соответствующие

каждой модели фильтрационного модуля, указаны в таблице 2.
