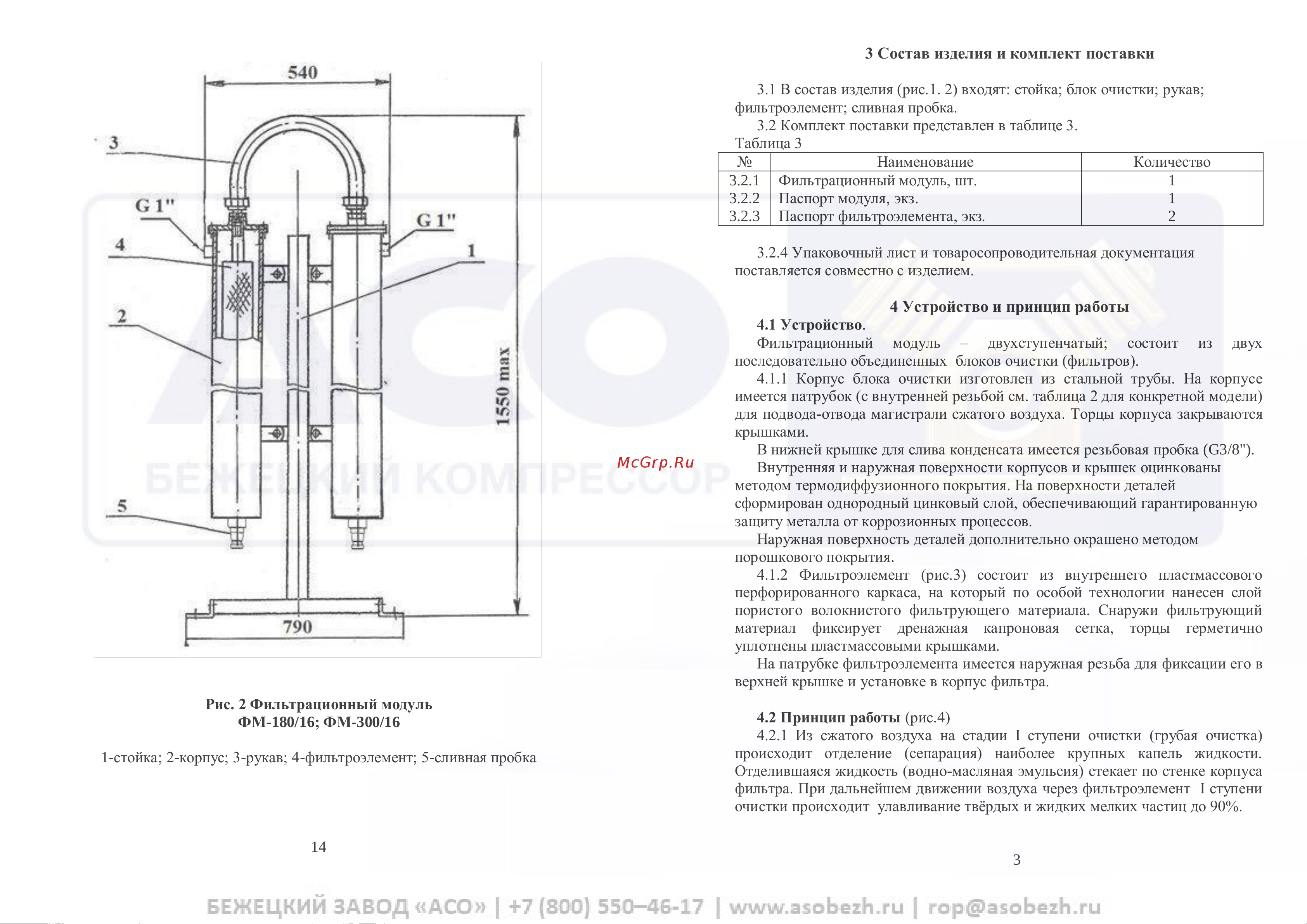

Рис. 2 Фильтрационный модуль

ФМ-180/16; ФМ-300/16

1-стойка; 2-корпус; 3-рукав; 4-фильтроэлемент; 5-сливная пробка

3 Состав изделия и комплект поставки

3.1 В состав изделия (рис.1. 2) входят: стойка; блок очистки; рукав;

фильтроэлемент; сливная пробка.

3.2 Комплект поставки представлен в таблице 3.

Таблица 3

№

Наименование

Количество

3.2.1

3.2.2

3.2.3

Фильтрационный модуль, шт.

Паспорт модуля, экз.

Паспорт фильтроэлемента, экз.

3.2.4 Упаковочный лист и товаросопроводительная документация

поставляется совместно с изделием.

4 Устройство и принцип работы

4.1 Устройство.

Фильтрационный модуль – двухступенчатый; состоит из двух

последовательно объединенных блоков очистки (фильтров).

4.1.1 Корпус блока очистки изготовлен из стальной трубы. На корпусе

имеется патрубок (с внутренней резьбой см. таблица 2 для конкретной модели)

для подвода-отвода магистрали сжатого воздуха. Торцы корпуса закрываются

крышками.

В нижней крышке для слива конденсата имеется резьбовая пробка (G3/8").

Внутренняя и наружная поверхности корпусов и крышек оцинкованы

методом термодиффузионного покрытия. На поверхности деталей

сформирован однородный цинковый слой, обеспечивающий гарантированную

защиту металла от коррозионных процессов.

Наружная поверхность деталей дополнительно окрашено методом

порошкового покрытия.

4.1.2 Фильтроэлемент (рис.3) состоит из внутреннего пластмассового

перфорированного каркаса, на который по особой технологии нанесен слой

пористого волокнистого фильтрующего материала. Снаружи фильтрующий

материал фиксирует дренажная капроновая сетка, торцы герметично

уплотнены пластмассовыми крышками.

На патрубке фильтроэлемента имеется наружная резьба для фиксации его в

верхней крышке и установке в корпус фильтра.

4.2 Принцип работы (рис.4)

4.2.1 Из сжатого воздуха на стадии Ι ступени очистки (грубая очистка)

происходит отделение (сепарация) наиболее крупных капель жидкости.

Отделившаяся жидкость (водно-масляная эмульсия) стекает по стенке корпуса

фильтра. При дальнейшем движении воздуха через фильтроэлемент Ι ступени

очистки происходит улавливание твёрдых и жидких мелких частиц до 90%.
