5.
Указания по монтажу

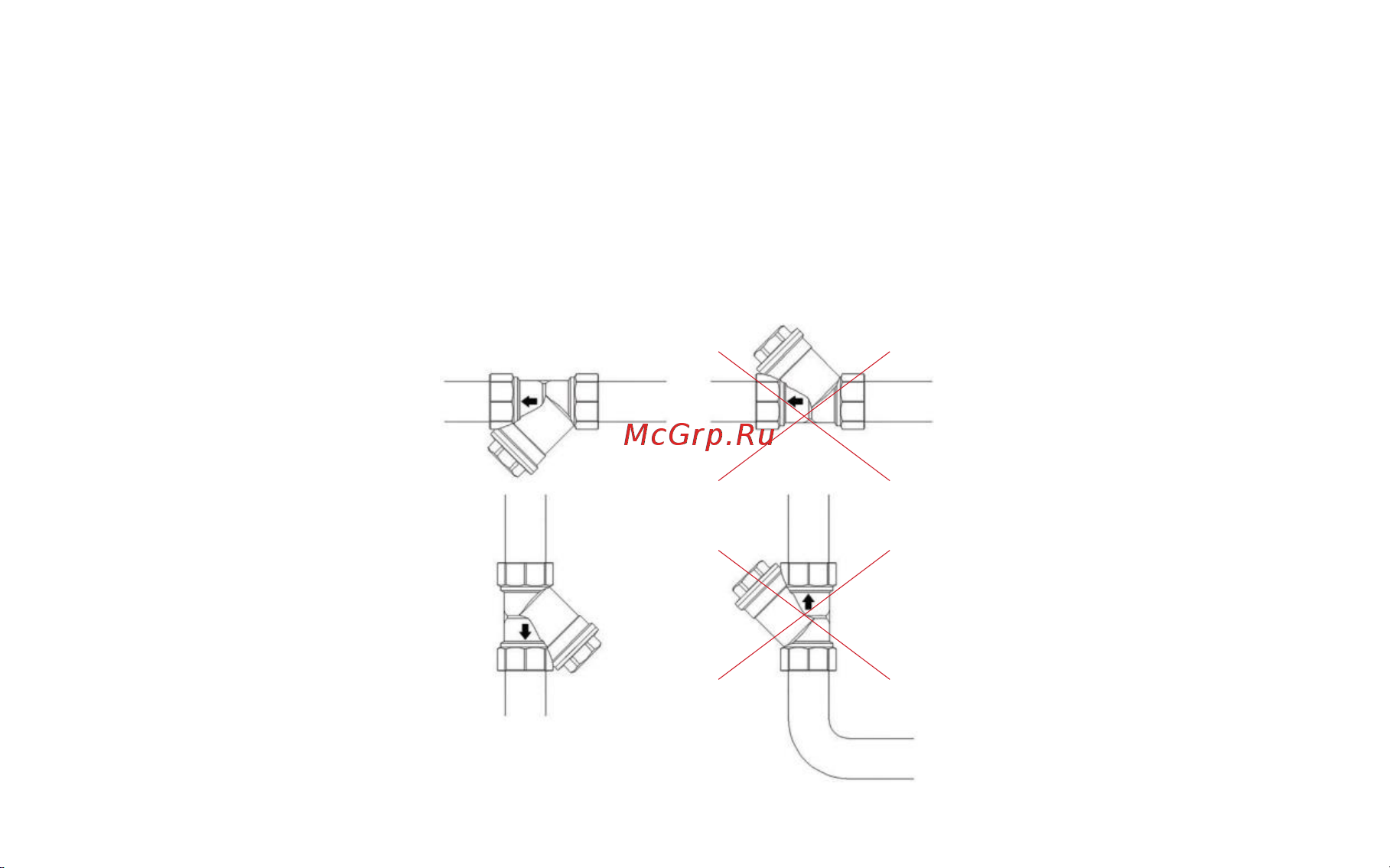

Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении, при этом пробка фильтра должна быть направлена вниз (см. рисунок), а
стрелка на корпусе должна совпадать с направлением потока фильтруемой среды.
При направлении потока снизу-вверх необходимо предусмотреть горизонтальный участок для правильной установки фильтра, иначе установка фильтра при-
ведет к засорению нижнего отвода (угольника или тройника) трубопровода. Фильтр не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растя-
жение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа).
При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на фильтр от трубопровода (ГОСТ 12.2.063.-81, п. 3.10).
Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м + 1 мм на каждый последующий метр (СНиП 3.05.01-85, п.2.8).
Резьбовые соединения должны производиться с использованием в качестве подмоточного уплотнительного материала ФУМ-ленты, полиамидной нити с
силиконом или сантехнического льна со специальными пастами.
