СЕРИЯ

7F СЕРИЯ

Вентиляторы с фильтром (24…630)м

/ч

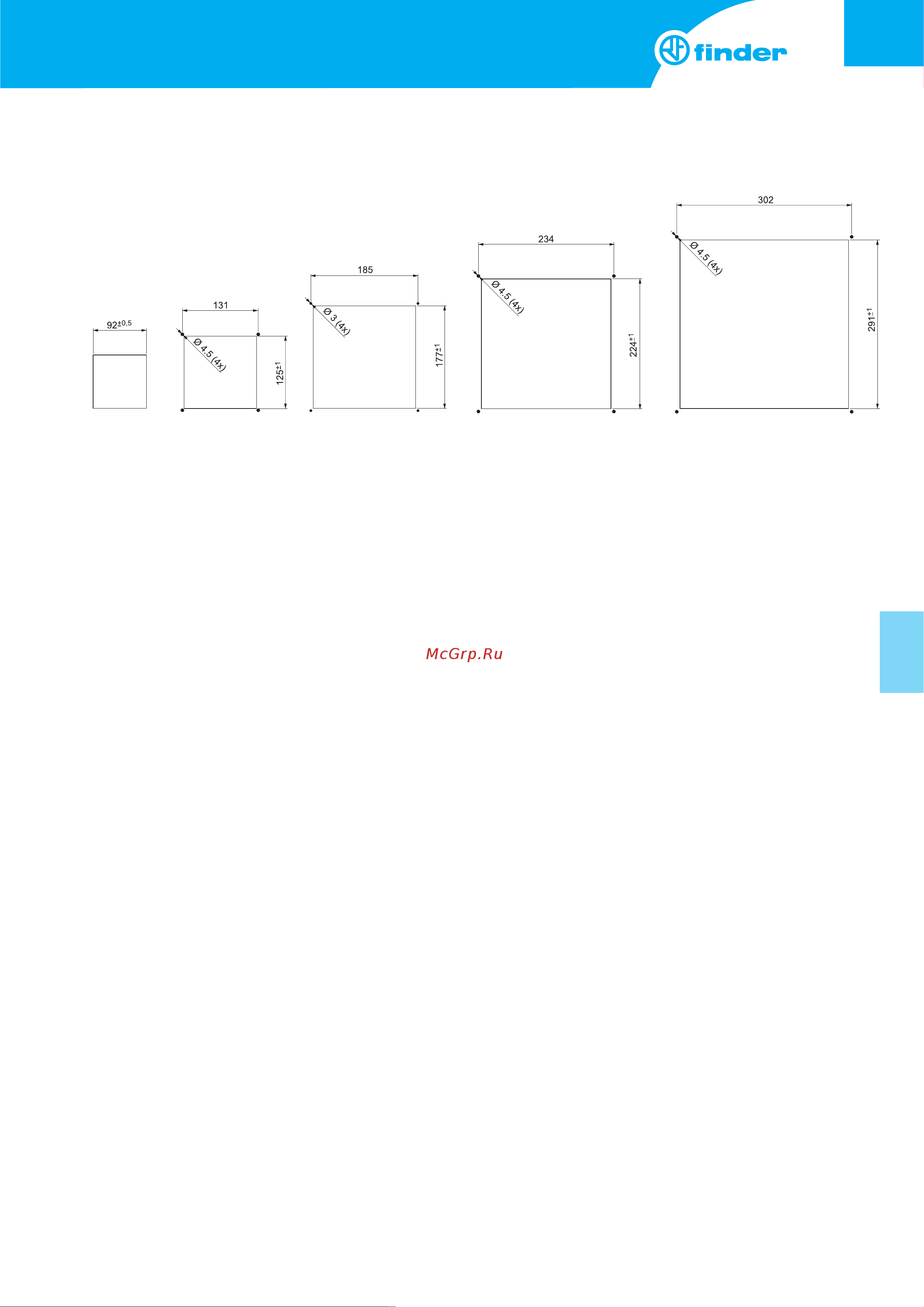

Монтажные чертежи для вентиляторов с фильтром и вытяжных фильтров

Размер 1 Размер 2 Размер 3

Размер 5

Размер 4

Монтаж и техническое обслуживание

1. Вырезать отверстие в стенке электрощита по размеру вентилятора или фильтра на вытяжке в соответствии с монтажной схемой. Шаблон

отверстия в упаковке вентилятора или фильтра.

2. Произвести электрическое подключение.

3. Закрепить вентилятор и фильтр путем защелкивания боковых упоров в монтажном отверстии, без использования винтов (при толщине

материала боковой стенки 1.2…2.4 мм). При толщине материала боковой стенки, отличной от указанной выше, рекомендуется закрепить

вентилятор и фильтр с помощью прилагаемых винтов. Отверстия под винты обозначены на шаблоне, крепежные винты в комплекте (для

размера 1 шаблон только для монтажного отверстия).

4. При снятии вентилятора в сборе с фильтром, открутите крепежные винты в пластиковой крышке вентилятора, затем замените фильтрующий

элемент под пластиковой крышкой.

5. При ремонте или замене фильтрующего элемента, также снимите пластиковую крышку, замените фильтрующий элемент, и установите крышку

обратно.
