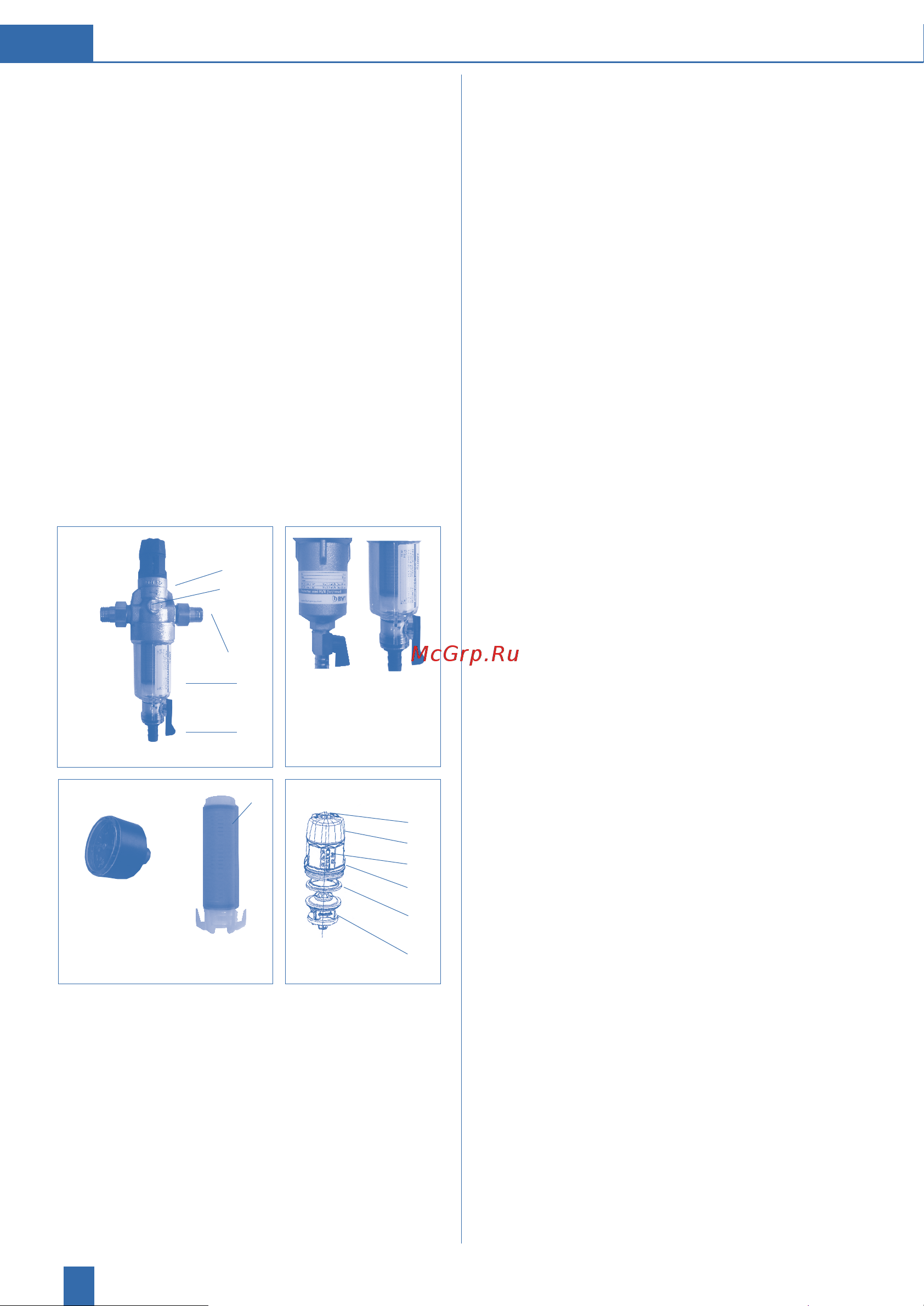

1. Комплект поставки

Protector mini HWS C/R состоит из:

головной части из латуни с pедукционный клапан

2. Резьбовые соединения и уплотнения, исключая

810599

3. пластиковая нижняя часть для холодной воды,

исключая 810560 Латунная нижняя часть для

фильтрующего элемента из

высококачественной стали

5. промывного клапана

Редуктор давления включает:

6. Установочный винт

7. Ручка настройки редукционного клапана

8. Индикация регулируемого параметра давления

на выходе

9. Пружинная крышка

10. Торцевое уплотнение

11. Вставка редукционного клапан

12. 1/4 "разъем для подключения дополнительного

датчика давлени

2. Применение

2.1 Применение

Рычажный фильтр Protector mini HWS предназначен

для фильтрации холодной питьевой и

хозяйственной воды. Он защищает трубопроводы

и подключенные к ним компоненты системы

от функциональных нарушений и коррозии в

результате действия таких посторонних примесей,

как частицыржавчины, опилки, песок, пенька и пр.

Фильтр не предназначен для очистки

циркуляционной воды, обработанной

реагентами, и охлаждающей воды

для поточного охлаждения.

Если в воде есть крупные частицы грязи, перед

фильтром следует устанавливать отделитель

крупных частиц. Фильтр не предназначен для

очистки масел, жиров, растворителей, мыльных

растворов и смазочных сред,

а также водорастворимых веществ.

2.2 Редукционный клапан

Встроенный редукционный клапан,

подключаемый после фильтра, служит для

снижения давления и настройки нужного

давления на выходе – преимущественно в

системе водоснабжения дома. Он держит

настроенное давление на выходе приблизительно

постоянным, например, между 16 бар на входе

и 3 бар на выходе. Равномерное и не слишком

высокое давление защищает арматуру и

приборы всей системы водоснабжения дома,

помогает экономить до 50% воды и понижает

шумы.

3. Принцип действия

3.1 Применение

Неочищенная вода через входное отверстие

попадает в фильтр и проходит по фильтрующему

элементу к выходному отверстию для чистой

воды. При этом механические примеси

размером >30/100μм задерживаются на внешней

стороне фильтровальной ткани. Чистая вода

подается в систему трубопроводов. Если из-за

увеличивающегося загрязнения фильтрующего

элемента заметно падает давление воды, следует

заменить или почистить фильтрующий элемент.

Замену фильтрующего элемента производить не

реже 1 раз в 6 месяцев.

3.2 Редукционный клапан

Редукционный клапан работает по принципу

разгруженного односедельного клапана.

Управление осуществляется, исходя из давления

на выходе через мембрану, и нажимную пружину,

напряжение которой – и тем самым давление

на выходе – можно изменить с помощью

ручки настройки (7). Индикация манометра (8)

показывает соответствующее отрегулированное

значение давления на выходе.

Фильтр горячей воды

Латунная

нижняя

часть для

H/R

Латунная

нижняя

часть для

горячей

воды

C/R

принадлежности:

Фильтрующий

элемент

(072843)

манометр

(Art.-Nr. 333800)
