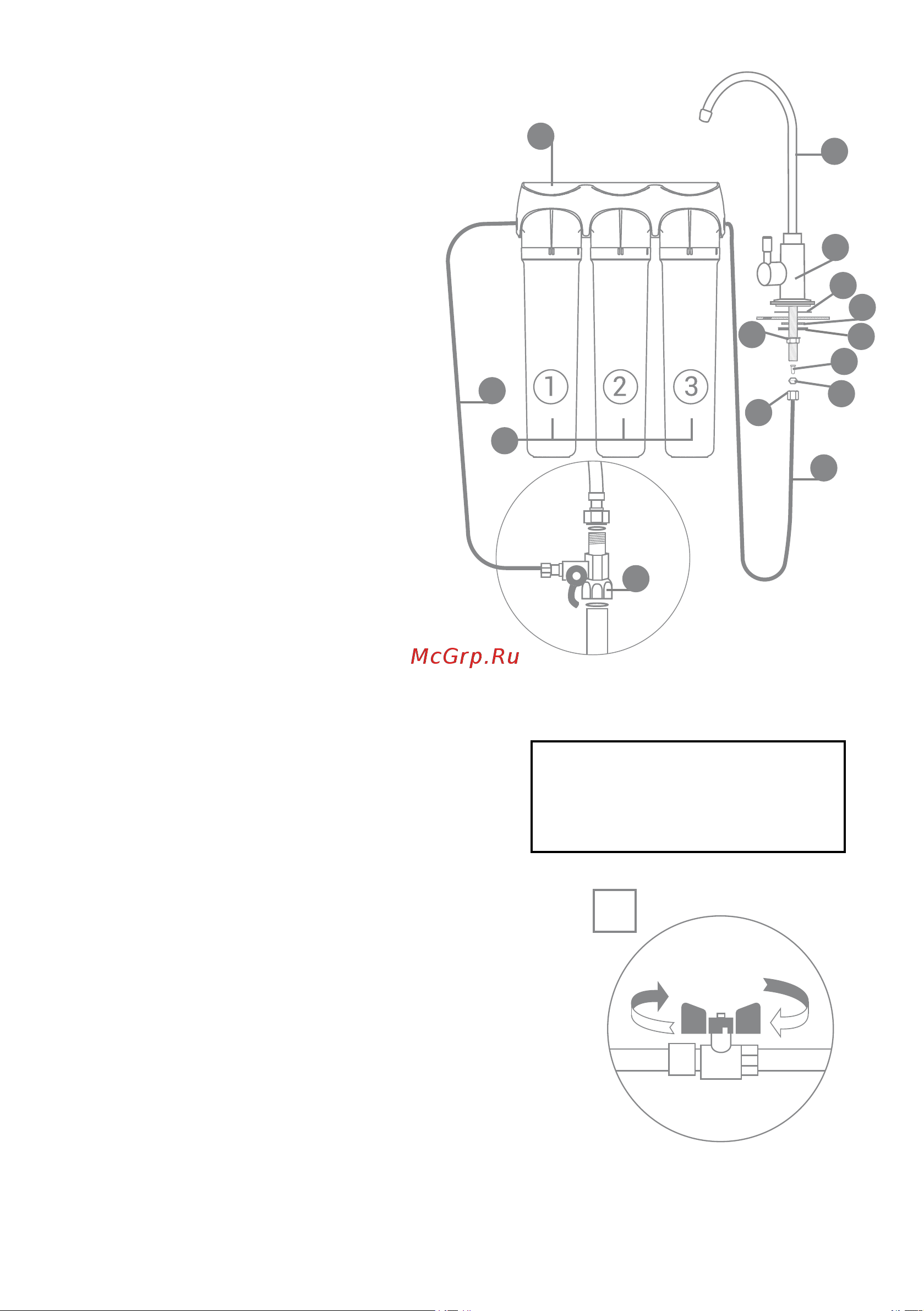

СХЕМА ПОДКЛЮЧЕНИЯ

1. Скоба

2. Картриджи – 3 шт.

3. Тройник-адаптер

4. Трубка соединительная

’’ JG

5. Гайка цангового зажима

’’ JG

6. Кран

7. Чашка декоративная

8. Резиновая прокладка большая

9. Резиновая прокладка малая

10. Шайба пластмассовая

11. Гайка крепежная с гроверной шайбой

12. Пистон

13. Упорное пластиковое кольцо

ПОРЯДОК ПОДКЛЮЧЕНИЯ

Перед началом работ перекройте подачу хо-

лодной воды (рис. 7) к месту подключения

и сбросьте давление, открыв смеситель.

Присоединение гибких трубок.

1. Отрежьте трубку (рис. 8) только под прямым

углом. Срез должен быть ровным без зазубрин

и волн.

2. Вставьте трубку в скобу через цанго-

вое кольцо (A) и пластиковый фиксатор (Б)

до упора (рис. 9). Для герметизации соедине-

ния приложите дополнительное усилие. При

этом трубка утопится еще примерно на 3 мм

и будет плотно обжата резиновым кольцом

уплотнительного соединения.

3. Потяните трубку для проверки соединения

(рис. 10).

Отсоединение трубок.

1. Удалите пластиковый фиксатор (рис. 11).

2. Нажмите на цанговое кольцо (A) у основания

(рис. 12).

3. Вытягивайте пластиковую трубку, удерживая

цанговое кольцо нажатым.

Внимание! Вход (IN - на скобе)

– первая ступень. Выход (OUT -

на скобе) – третья ступень (та-

блица, стр. 4).
