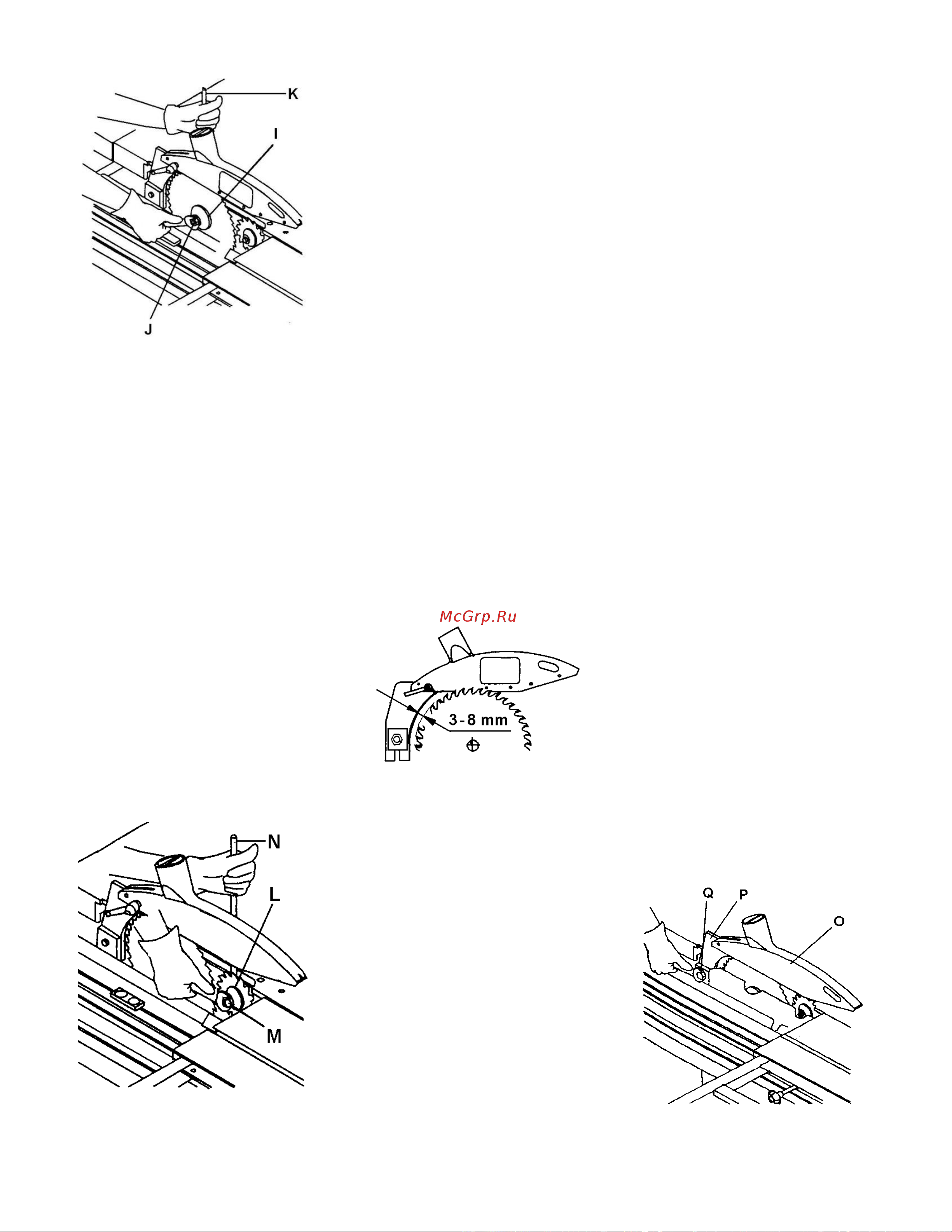

Рис. 14
Внимание: левая резьба.
Открутите гайку оправки (J) и
снимите фланец (I).
Наденьте пильный диск на вал
оправки так, чтобы зубья были
направлены вниз к передней
части станка.
Установите на место фланец и
плотно затяните гайку оправки.
Уберите стопорный штифт (К).
Проверьте правильность
расположения
расклинивающего ножа по
отношению к пильному диску
(см. раздел 6.2).
Установите защитное
заграждение диска.
Порядок замены подрезного
диска:
Установите прилагаемый ключ
на гайку оправки (М).
Рис. 15
В отверстие стола вставьте
стопорный штифт (N) и с
помощью гаечного ключа
поворачивайте оправку до тех
пор, пока штифт не попадет в
отверстие шкива оправки.
Теперь открутите гайку.
Замените подрезной диск.
После замены диска затяните
гайку.
6.2 Установка
расклинивающего ножа
Использование поставляемого
в комплекте расклинивающего
ножа обязательно.
Станок оснащен
расклинивающим ножом для
использования с пильными
дисками диаметром от 250 до
315 мм.
Расклинивающий нож
необходимо отрегулировать
таким образом, чтобы по всей
его длине зазор между ним и
пильным диском составлял 3-8
мм (Рис. 16).
Рис. 16
Регулировка расклинивающего
ножа (P, Рис. 17) может
производиться как по
вертикали, так и по
горизонтали.
Высоту следует отрегулировать
так, чтобы нижняя часть
защитного заграждения диска
не выступала над зубом диска,
находящегося в наивысшей
точке, более чем на 3 мм.
После регулировки по высоте
всегда закручивайте
центральный болт (Q, Рис. 17).
Боковая регулировка
расклинивающего ножа
произведена на заводе-
изготовителе.
Четыре мелких регулировочных
винта предназначены для
точного выравнивания
расклинивающего ножа по
отношению к пильному диску.
Для обработки пазов и канавок
необходимо установить
специальный расклинивающий
нож.
Нож следует отрегулировать
так, чтобы его верхняя часть не
располагалась ниже наивысшей
точки зуба задействованного в
работе диска.
Запрещается снимать
расклинивающий нож. Удар при
отскоке заготовки очень
сильный и может привести к
травме.
Запрещается производить
погружной распил при снятом
расклинивающем ноже и/или
защитном заграждении
пильного диска.
6.3 Установка защитного
ограждения пильного диска
Необходимо всегда
использовать защитное
заграждение пильного диска
(О).
Прикрутите заграждение к
расклинивающему ножу (Р).
Защитное заграждение
опускается к заготовке, чтобы
закрыть максимально
возможное количество зубьев
диска.
Рис. 17
