Модель в анны
Оцинкованный
профиль 450 мм
Оцинкованный
профиль 660 мм
Оцинкованный
профиль 710 мм
Оцинкованный
профиль 820 мм
Опора ванны
Шпилька М12
Гайка М 12
Саморез 3,5х19
Крепёж ванны к
стене
Дюбель пласт.
6х50
Шуруп с полусф.
гол. 4х50
Бриз 1 1 4 4 12 12 4 4 4
Лайма
1 1 4 4 12 12 4 4 4
Бэлла 1 1 4 4 12 12 4 4 4
Изабель 1 1 4 4 12 12 4 4 4
Николь 1 1 4 4 12 12 4 4 4
Кайли 1 1 4 4 12 12 4 4 4
Мишель 170/180 1 1 4 4 12 12 4 4 4
Пеарл-Шелл 1 1 4 4 12 12 4 4 4
Скарлет 1 1 4 4 12 12 4 4 4

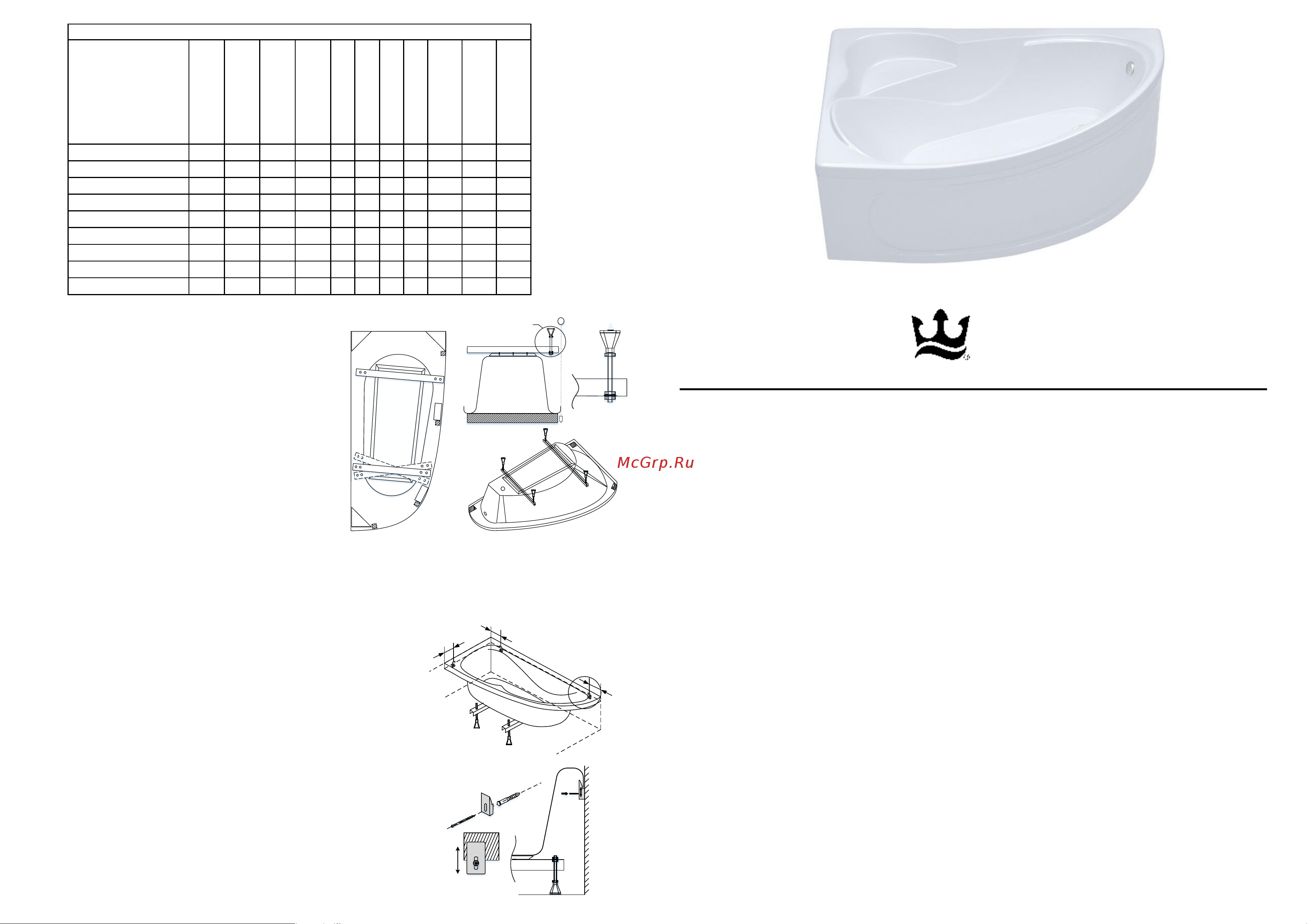

Каталог сборочных деталей для установки ванны на ножках
Пошаговая инструкция по сборке ванны на оцинкованный профиль:
1. Поместить ванну на подготовленное место,
не снимая упаковки. Перевернуть ванну вверх
дном.
2. Проверить наличие по каталогу (см. выше)
сборочных деталей и единиц.
3. Установить длинный оцинкованный профиль
на дно ванны параллельно торцевому краю
закладного элемента с отступом 50-60 мм.
Укороченный профиль расположить с другой
стороны закладного элемента, как показано на
Рис.1. Выставить оба профиля по отвесу чтоб
они не выступали за габариты ванны (Рис.2).
Закрепить профиля саморезами 3,5х19.
4. Установить в крайние отверстия
шпильку/болт М12 с опорой ванны. Выставить с
помощью уровня и рулетки одинаковую высоту
на всех опорах до борта ванны. (Рис. 3).
5. Перевернуть ванну на опоры.
6. Установить слив- перелив. Важно!
Использовать только нейтральный герметик.
Инструкция по установке ванны к стене:
1.Приставить ванну к стене в месте установки.
2. Отступить от углов ванны (Рис.1) до 300 мм. (в месте
установки крепежа ванны на борту должен отсутствовать
любой закладной элемент). Приложить крепеж ванны к стене.
Выступ крепежа должен совпадать с кромкой борта ванны.
Через отверстие в крепеже отметить маркером на стене
места установки. Рекомендуемое количество установленных
крепежей: на длинный борт – 2 шт., на торцевые - по 1 шт.
3. Сверлом d=6мм просверлить отверстия в отмеченных
местах. Установить дюбель пластиковый. С помощью шурупа
закрепить крепеж к стене.
4. С бортов ванны снять защитную пленку. Одеть борта ванны
на установленное крепление.
5. Заделать швы между ванной и стеной. Важно!
Использовать только нейтральный герметик.
6. Наполнить ванну теплой водой и оставить на 24 часа.
А
А
Рис. 1
Эксплуатационная документация на
ассиметричную акриловую ванну
Triton
3tn.ru
Настоящий талон действителен при заполнении всех полей формы и штампа торгового
предприятия.
В случае потери гарантийного талона, обязательства наступают с момента изготовления
изделия.
Настоящая гарантия действует в течении 10 лет на акриловые ванны TRITON всех моделей, в
течение 2-х (двух) лет для акриловой ванны «Ультра», с момента (дня) приобретения изделия при
условии соблюдения требований настоящей эксплуатационной документации. Заявление –
рекламацию по дефектам изделия следует направлять по месту приобретения, в письменном виде,
в установленный законом срок.
Предприятие – изготовитель оставляет за собой право вносить изменения в конструкцию
изделия, не оказывающее влияния на заявляемые при продаже технические характеристики
изделия в целом. Изготовитель не оплачивает расходы по обеспечению свободного доступа к
изделию для его гарантийного ремонта.
Категорически запрещается использовать моющие средства, содержащие абразивные
компоненты. Настоящая гарантия не распространяется на дефекты, возникшие в результате:
а) химического, механического или иного воздействия (попадания посторонних предметов
внутрь изделия, действия неодолимых сил, несчастных случаев, умышленных или неосторожных
действий потребителя или третьих лиц и др.);
б) неправильной установки и эксплуатации изделия, эксплуатации изделия не по прямому
назначению или в нарушении требований безопасности, небрежного ухода.
в) ремонта изделия, если они произведены не уполномоченными на, то лицами;
г) внесения конструктивных изменений в изделие без согласования с изготовителем, а также
установка деталей, не предусмотренных настоящей эксплуатационной документацией.
Для заделки швов между акриловой ванной и стеной, а также для установки слива/перелива
использовать только нейтральные герметики.
Настоящая гарантия действительна при предоставлении неоспоримых доказательств
(гарантийного талона и товарного чека), подтверждающих, что гарантийный срок не истек.
Настоящая гарантия действительна только для изделий, используемых для личных бытовых
нужд и не распространяется на изделия, которые используются для коммерческих, промышленных
или профессиональных нужд. Изготовитель снимает с себя ответственность за возможный вред,
прямо или косвенно нанесенный изделием людям, домашним животным, имуществу в случае если
это произошло в результате несоблюдения правил и условий эксплуатации, установки изделия,
умышленных или неосторожных деяний потребителя или третьих лиц.
