Вода, подаваемая в гидромассажную форсунку, выбрасывается через сопло. Форсунка скон-

струирована таким образом, что при выходе из неё струя воды захватывает воздух и из сопла

выбрасывается смесь воды с воздухом, благодаря чему увеличивается зона действия струи.

Регулировка силы выбрасываемой струи осуществляется поворотом сопла форсунки.

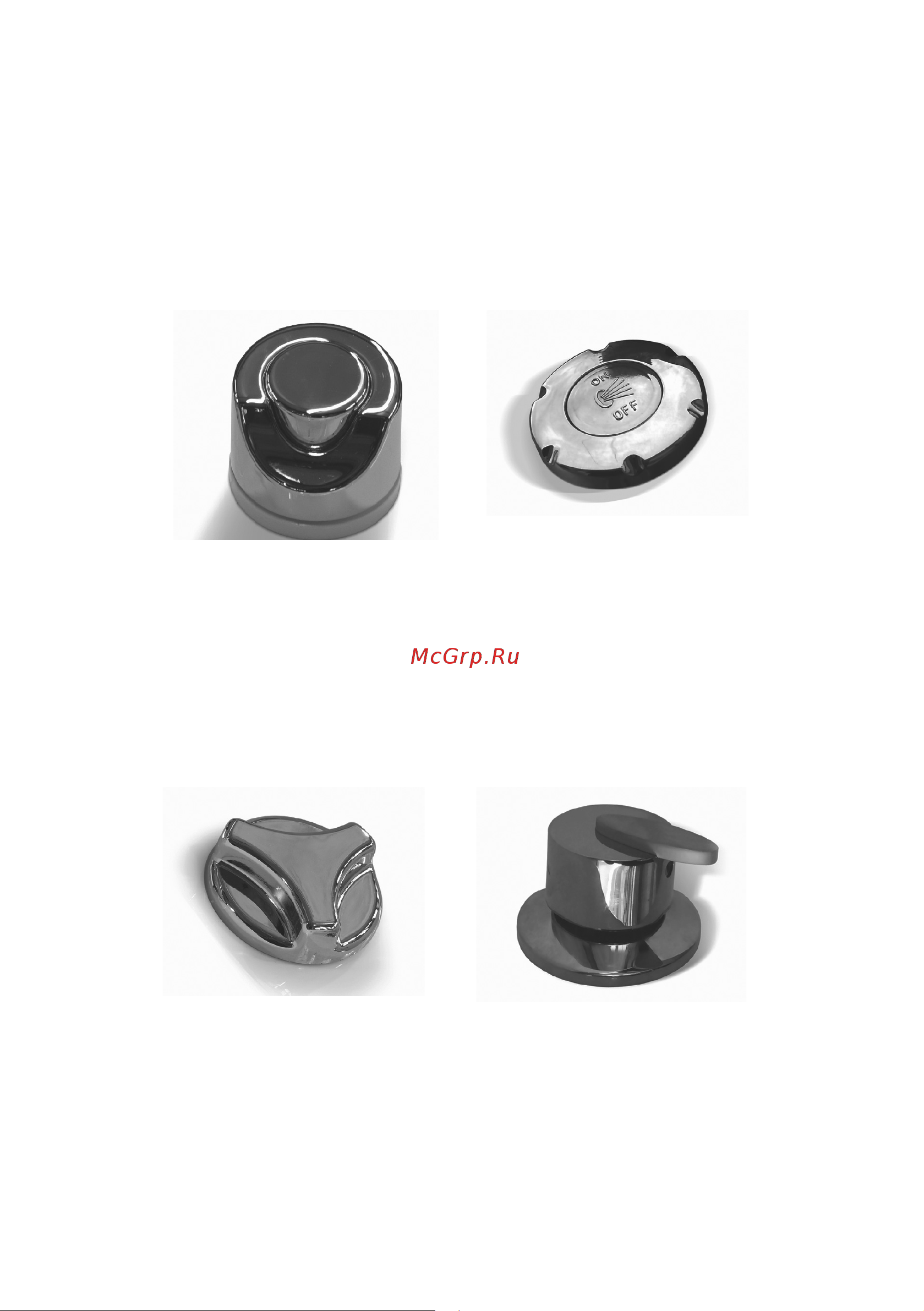

Воздух в воздушную систему подается через регулятор подачи воздуха (рис. 10), с помощью

которого можно регулировать количество воздуха, поступающего в воздушную систему.

Все оборудование ванн включается с помощью пневматических кнопок (рис. 11), которые

обеспечивает полную электрическую безопасность человека. Для защиты оборудования

ванны от включения без воды, дополнительно может устанавливаться датчик сухого пуска.

Рис. 11. Кнопки включения массажа.

Для регулирования потоков воды, подаваемых на спинные или гидромассажные форсун-

ки, применяется кран-переключатель (рис. 12), с помощью которого можно полностью

перекрывать подачу воды на спинные или основные гидромассажные форсунки. Дру-

гими словами, для того, чтобы весь поток от насоса можно было направить на спинные

форсунки, нет необходимости регулировать сопла основных гидромассажных форсунок,

достаточно лишь перевести кран-переключатель в соответствующее положение.

Рис. 12. Кран-переключатель. Рис.13. Ручка смесителя.

Для увеличения интенсивности гидромассажа может быть применён режим «турбо»,

при котором дополнительно установленный аэрокомпрессор нагнетает большой объём

воздуха в систему, что позволяет значительно увеличить силу водовоздушной струи, вы-

брасываемой из сопел форсунок и также способствует продувке аэро и гидромассажных

шлангов от остатков воды после принятия ванны..
