115

Русский

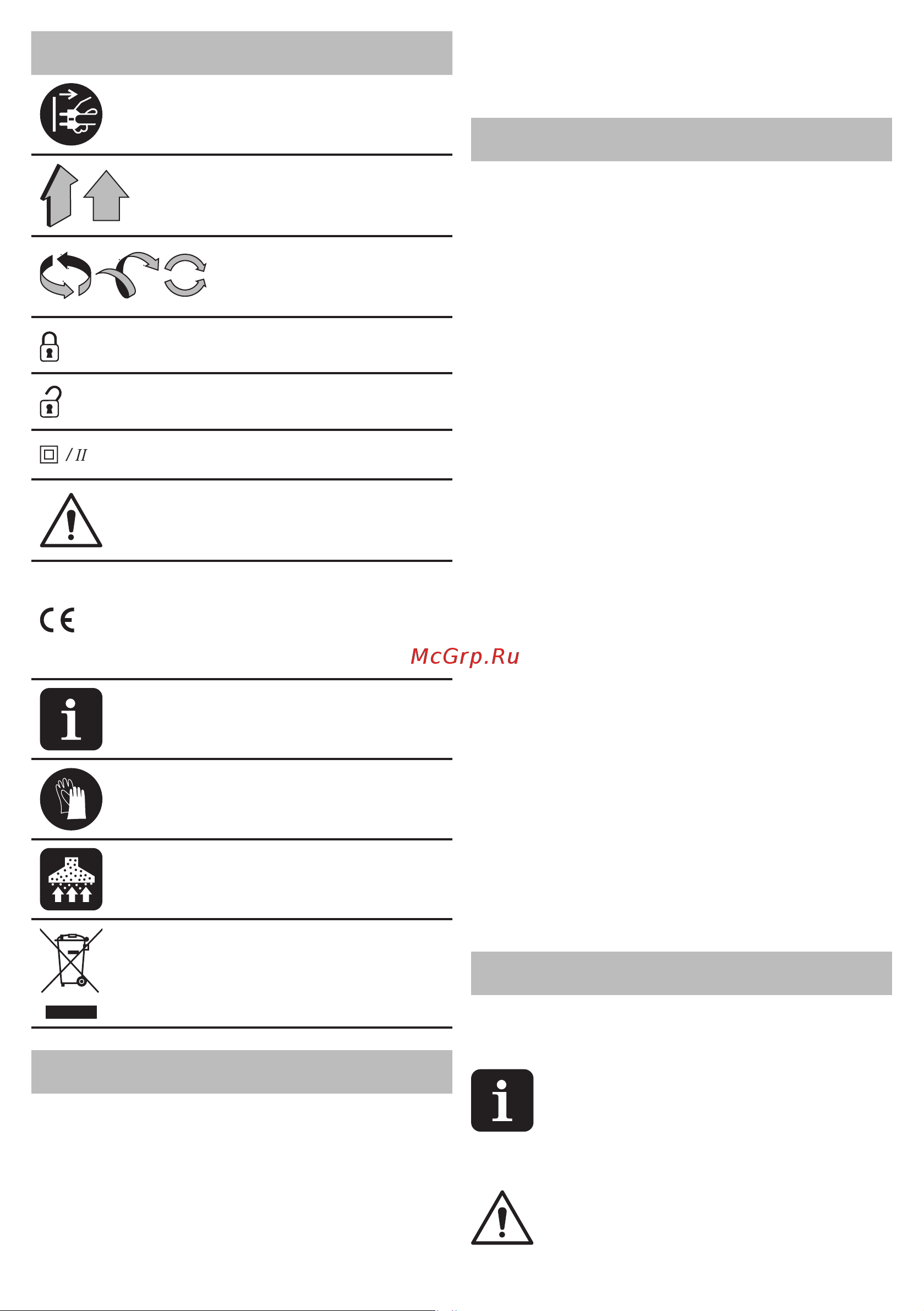

Символ Значение

Отключайте электроин-

струмент от сети перед

проведением монтажных

и регулировочных работ.

Направление движения.

Направление вращения.

Заблокировано.

Разблокировано.

Двойная изоляция / класс

защиты.

Внимание. Важная инфор-

мация.

Знак, удостоверяющий,

что изделие соответству-

ет основным требованиям

директив ЕС и гармонизи-

рованным стандартам Ев-

ропейского Союза.

Полезная информация.

Носите защитные пер-

чатки.

Во время работы удаляй-

те образующуюся пыль.

Не выбрасывайте элек-

троинструмент в быто-

вой мусор.

Назначение электроинструмента

DWT

Электроинструменты предназначены для фрезе-

рования пазов и отверстий, а также обработки

кромок заготовок из древесных материалов, пла-

стика и др.

Использование специальных принадлежностей

позволяет также выполнять копировальное

фрезерование, обрабатывать кромки заготовок

имеющих криволинейный профиль, производить

фрезерование вдоль кромки заготовки, а также

фрезеровать круговые пазы (некоторые принад-

лежности, позволяющие выполнять вышеперечис-

ленные работы, не входят в комплект поставки).

Элементы устройства

электроинструмента

Кнопка блокировки включателя / выключателя

2 Включатель / выключатель

3 Рукоятка

4 Опорная плита

5 Барашковый винт

6 Вентиляционные отверстия

7 Регулятор точной установки глубины фрезе-

рования

8 Зажимной рычаг

9 Крышка для удаления пыли *

10 Патрубок для удаления пыли

11 Фиксатор шпинделя

12 Гайка цангового зажима

13 Регулятор оборотов

14 Ограничитель глубины фрезерования

15 Указатель

16 Маховик

17 Зажимной винт

18 Контргайка

19 Регулировочный винт

20 Ступенчатый упор

21 Втулка *

22 Переходник для подключения пылесоса *

23 Крепежные винты копировальной втулки *

24 Копировальная втулка *

25 Ключ рожковый *

26 Параллельный упор (в сборе) *

27 Шкала

28 Цанга

29 Шпиндель

30 Стопорное кольцо

31 Крепежные винты крышки для удаления пыли *

32 Крепежные элементы параллельного упора *

33 Упор *

34 Регулировочный винт параллельного упора *

35 Крепежные винты накладки опорной плиты

36 Накладка опорной плиты

* Принадлежности

Перечисленные, а также изображенные при-

надлежности, частично не входят в ком-

плект поставки.

Монтаж и регулировка элементов

электроинструмента

Перед проведением всех процедур электроин-

струмент обязательно отключить от сети.

Монтаж / демонтаж / настрой-

ка некоторых элементов анало-

гична для всех моделей электро-

инструментов, в этом случае

на пояснительном рисунке конкретная мо-

дель не указывается.

Не затягивайте слишком сильно кре-

пежные элементы, чтобы не повре-

дить их резьбу.
