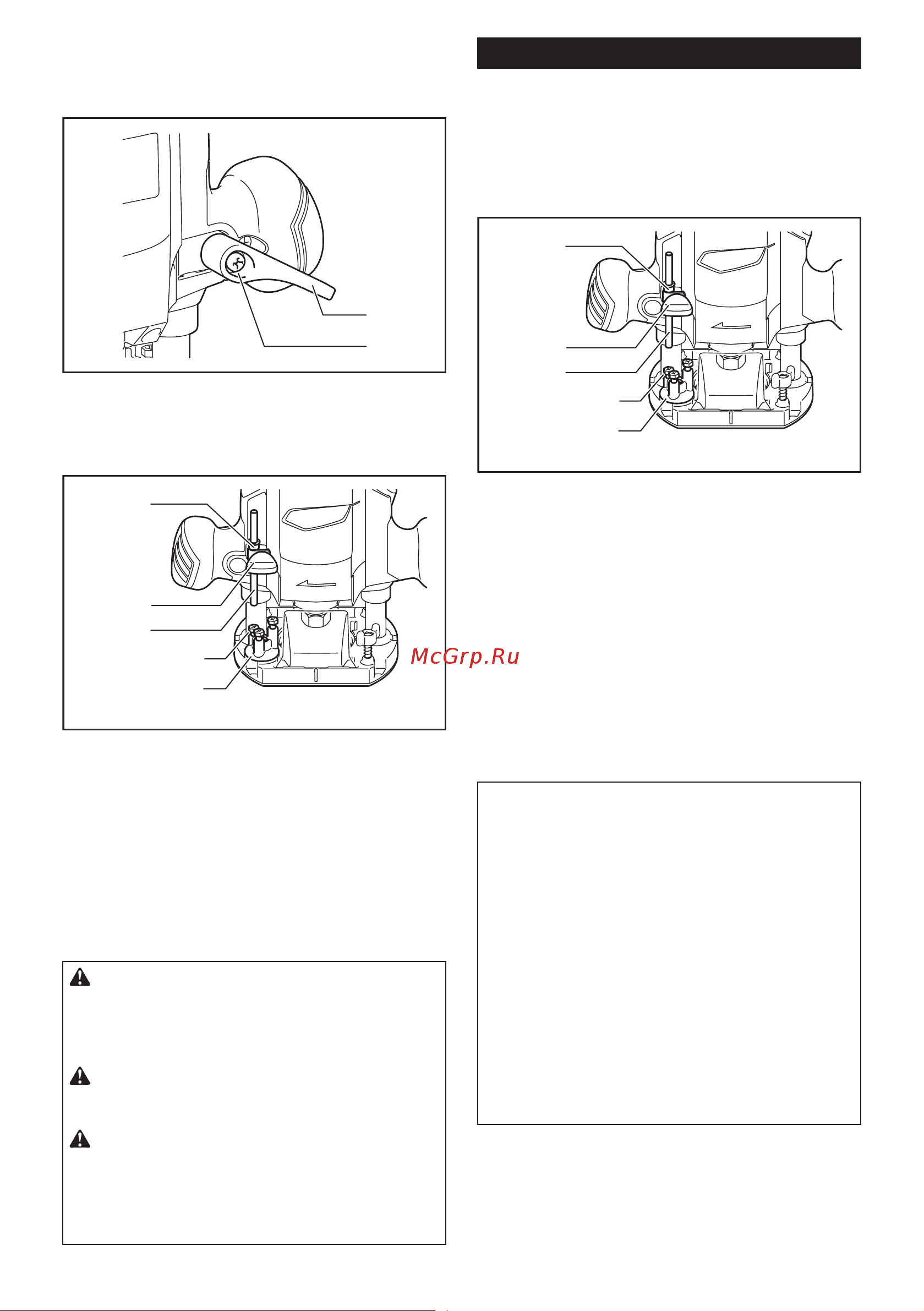

6 РУССКИЙ
2. Ослабьте стопорный рычаг и опустите корпус
инструмента так, чтобы фреза коснулась поверхно-
сти. Затяните стопорный рычаг, чтобы зафиксиро-
вать корпус инструмента.
1
2
► 1. Стопорный рычаг 2. Винт
3.
Опустите стопорную опору так, чтобы она косну-
лась регулировочного шестигранного болта. Совместите
указатель глубиномера с отметкой “0” на шкале.
1
2
3
4
5
► 1. Указатель глубиномера 2. Винт 3. Стопорная
опора 4. Регулировочный шестигранный болт
5. Стопорный блок
4.
Поднимайте стопорную опору, пока не будет достиг-
нута необходимая глубина резки. Глубина резки указывается
на шкале (с градацией в 1 мм) указателем глубиномера.
Затем затяните винт для крепления стопорной опоры.
5. Предопределенной глубины резки можно
добиться, ослабив стопорный рычаг и опустив кор-
пус инструмента, чтобы стопорная опора касалась
регулировочного шестигранного болта.
ВНИМАНИЕ:
Так как чрезмерная резка может
привести к перегрузке двигателя или трудностям в
управлении инструментом, глубина резки не должна
превышать 15 мм (9/16дюйма) за один проход при
резке пазов фрезой диаметром 8 мм (5/16 дюйма).
ВНИМАНИЕ:
При резке пазов фрезой диаме-
тром 20 мм (13/16дюйма) глубина резки не должна
превышать 5 мм (3/16дюйма) за один проход.
ВНИМАНИЕ:
Если вы хотите вырезать пазы
глубиной более 15 мм (9/16дюйма) с помощью
фрезы диаметром 8 мм (5/16 дюйма) или глубиной
более 5 мм (3/16 дюйма) с помощью фрезы диаме-
тром 20 мм (13/16 дюйма), делайте несколько про-
ходов, постепенно увеличивая глубину фрезы.
Стопорный блок
Стопорный блок оснащен тремя регулировочными
шестигранными болтами, один оборот соответствует
подъему или опусканию на 0,8 мм (примерно 1/32
дюйма). С помощью этих регулировочных шести-
гранных болтов можно легко настроить три разные
глубины резания без изменения положения стопор-
ной опоры.
1
2
3
4
5
► 1. Указатель глубиномера 2. Винт 3. Стопорная
опора 4. Регулировочный шестигранный болт
5. Стопорный блок
1. Отрегулируйте нижний шестигранный болт на
максимальную глубину резки, руководствуясь разде-
лом “Регулировка глубины резки”.
2. Отрегулируйте остальные два шестигранных
болта на меньшую глубину резки. Различия по
высоте этих шестигранных болтов соответствуют
различной глубине резки.
3. Поверните шестигранный болт для регули-
ровки глубины. Стопорный блок также очень удобен
для выполнения тройного прохода с последователь-
ным увеличением глубины погружения фрезы при
вырезании глубоких пазов.
ПРИМЕЧАНИЕ: При использовании фрезы общей
длиной 60 мм (2-3/8дюйма) или больше, или
имеющей длину грани 35 мм (1-3/8дюйма) или
больше, глубину резки регулировать упомянутым
выше способом нельзя. Чтобы отрегулировать,
выполните следующее:
1. Ослабьте стопорный рычаг и осторожно
отрегулируйте выступ фрезы под основанием
инструмента на необходимую глубину резки,
поднимая или опуская корпус инструмента.
2. Затем затяните стопорный рычаг для
фиксации корпуса инструмента на данной
глубине резки. Держите корпус инструмента
заблокированным в таком положении при
эксплуатации.
Так как фреза всегда выступает из основания
инструмента, соблюдайте осторожность при
работе с инструментом.
