(d) Накройте станок тканью, чтобы не допустить попадания пыли.

(3) Регулировка головки

(a) Чтобы поднять и опустить головку, ослабьте лепестковый винт,

расположенный на правой стороне механизма подъема и опускания

основания. При достижении желаемой высоты затяните лепестковый винт,

чтобы избежать вибрации.

(b) Отвинтите 3 гайки, если заготовку необходимо повернуть на желаемый угол, а

затем завинтите 3 гайки.

РЕГУЛИРОВКА ВОЗВРАТНОЙ ПРУЖИНЫ ПИНОЛИ:

Натяжение пружины для возврата шпинделя после сверления отверстия было

предварительно установлено на заводе. Никакие дальнейшие настройки не

требуются, если в них нет крайней необходимости. Если используется сверлильная

или резьбонарезная головка с несколькими шпинделями, вероятно, потребуется

регулировка. Если регулировка необходима, ослабьте стопорный винт, удерживая

корпус пружины пиноли. Не позволяйте корпусу поворачиваться в руке, иначе

пружина раскрутится. Поверните весь корпус в сборе по часовой стрелке на

количество оборотов, необходимое для того, чтобы пиноль вернулась в свое нулевое

положение. (ПРИМЕЧАНИЕ: Плоская часть направляющей кожуха пружины

находится на одной линии с отверстием для зарядки пружины на корпусе кожуха

пружины) После установки стопорного винта убедитесь, что точка винта совпадает с

плоскостью цапфы корпуса.

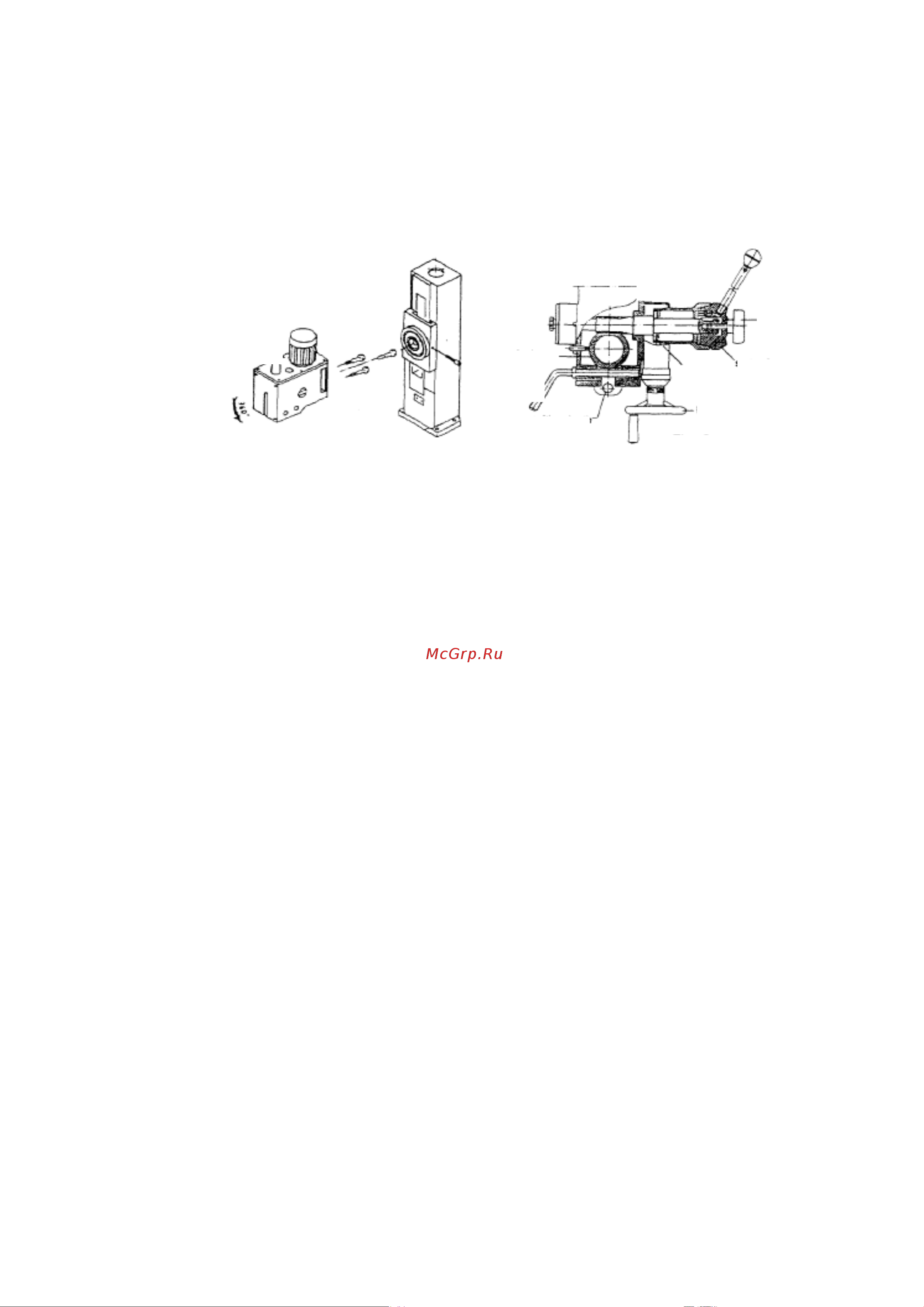

(1) Подготовка к сверлению (см. рис. 2) (за исключением системы дополнительного

питания).

Поворотом маховичка ослабьте конусный корпус червячной передачи и

основание пружины. Затем мы определяем ход шпинделя, устанавливая указатель

ограничения положительной глубины для сверления глухого отверстия или

задавая свободное состояние для проходного отверстия.

(2) Подготовка к фрезерованию (см. рис. 2) (за исключением системы

дополнительного питания)

(a) Установите указатель ограничения положительной глубины в наивысшее

положение.

(b) Затяните маховичок, чтобы задействовать силу трения конуса, соединяющего

червячное колесо и основание пружины. Затем, поворачивая маховик с

ручкой, установите шпиндель на высоту обработки заготовки посредством

микроподачи.

установочного болта.

РЕГУЛИРОВКА ПРОВЕСА СТОЛА И КОМПЕНСАЦИЯ ИЗНОСА (см. рис.3)

(1) Станок оснащен регулировочным клином для компенсации износа и чрезмерного

провеса при поперечном и продольном перемещении.

ПРОБКА ОТВЕРСТИЯ

ДЛЯ СЛИВА МАСЛА

Рис. 1

гильза рейки

установочны

й болт

указатель

ограничения

положительн

ой глубины

Затянут

ослаби

ть

маховичок

основание

пружины

маховик с

ручкой
