4.2 Установка и снятие фрезы

Нет необходимости снимать электродвигатель для установки цанги в

сборе или фрезы.

Поднимите электродвигатель вверх до упора. Всегда перед сборкой

патрона цанги удаляйте опилки, пыль и другую грязь.

Вставьте цанговый патрон в сборе в зажимной вал. Вставьте хвостовик

фрезы в патрон следующим образом:

 вставьте хвостовик фрезы в патрон до упора;

 немного вытащите фрезу назад, чтобы она не упиралась в дно;

 убедитесь, что пространство между дном плоскостью зажима и

режущей кромкой фрезы составляет минимум 2 мм (рис 6);

 убедитесь, что патрон не заходит на рифленую поверхность

хвостовика фрезы. Патрон должен касаться только гладкой

поверхности фрезы;

 чтобы закрепить фрезу в патроне используйте два гаечных ключа

(рис. 7).

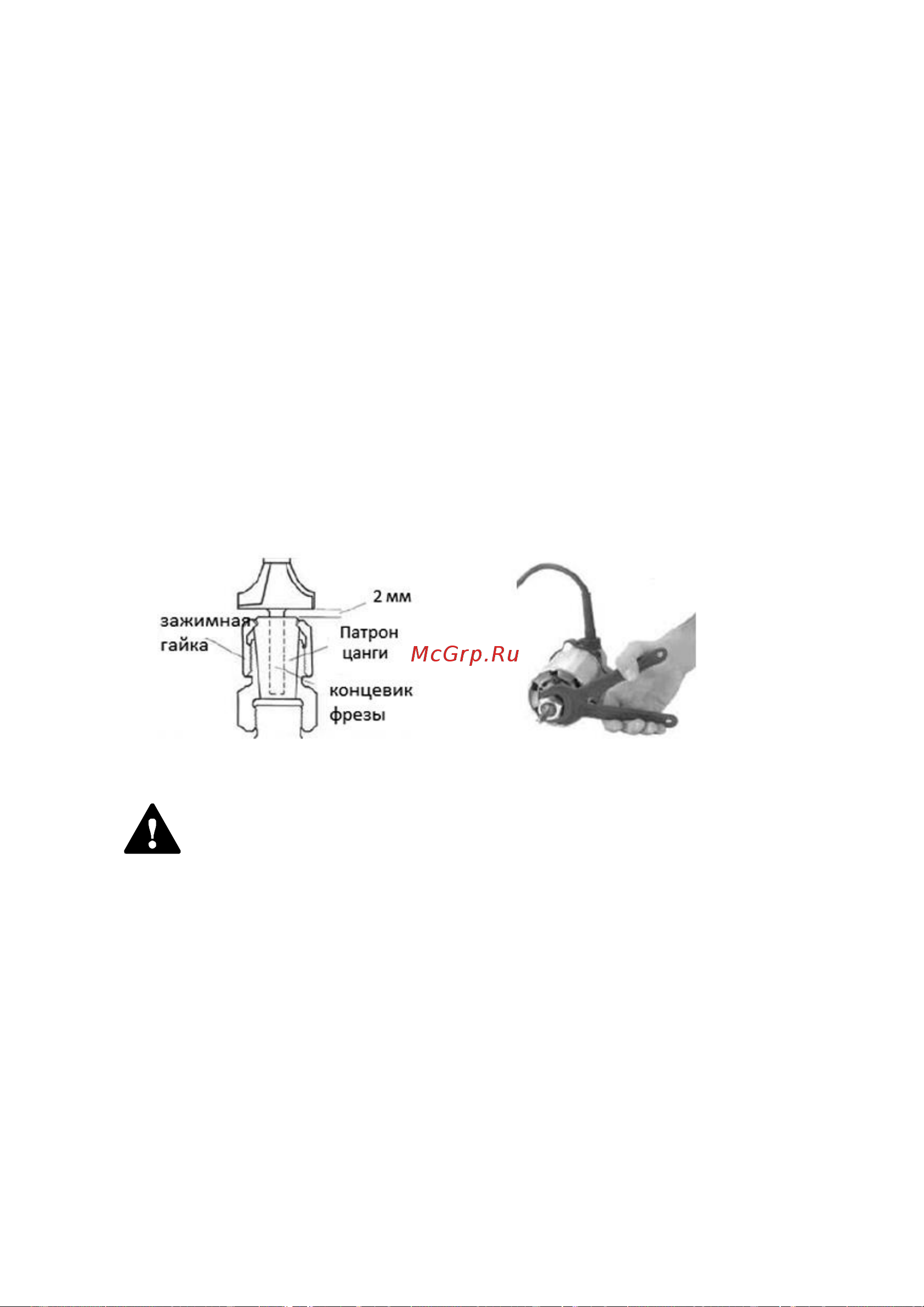

Рисунок 6.

Рисунок 7.

Никогда не затягивайте патрон без вставленного в него

хвостовика фрезы, это может повредить патрон цанги.

Для снятия фрезы открутите зажимную гайку при помощи двух гаечных

ключей. Откручивайте гайку руками до тех пор, пока не почувствуете

усилие. Используйте гаечные ключи до тех пор, пока не сможете

вытащить фрезу.
