4

Питание станка осуществляется от сети переменного тока напряжением 230 В ±10 (BELMASH

MM2200P), 400 B ±10% (BELMASH MM2200P/400) и частотой 50 Гц ±5%, с защитным

(заземляющим) проводом по ГОСТ 12.1.030-81*. Качество источника электрической энергии по ГОСТ

32144-2013.

Станок предназначен для эксплуатации в условиях отсутствия прямого воздействия атмосферных

осадков, чрезмерной запыленности воздуха, прямых солнечных лучей, окружающей температуры

от +5°С до +40°С, относительной влажности воздуха не более 80%.

Установка станка должна производиться в закрытых помещениях.

Средний срок службы станка при нормальной эксплуатации не менее десяти лет.

Станок соответствует требованиям технических регламентов:

 ТР ТС 010/2011 «О безопасности машин и оборудования»;

 ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

 ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Идентификационная табличка, содержащая информацию о серийном номере, расположена на

боковой стороне основания станка.

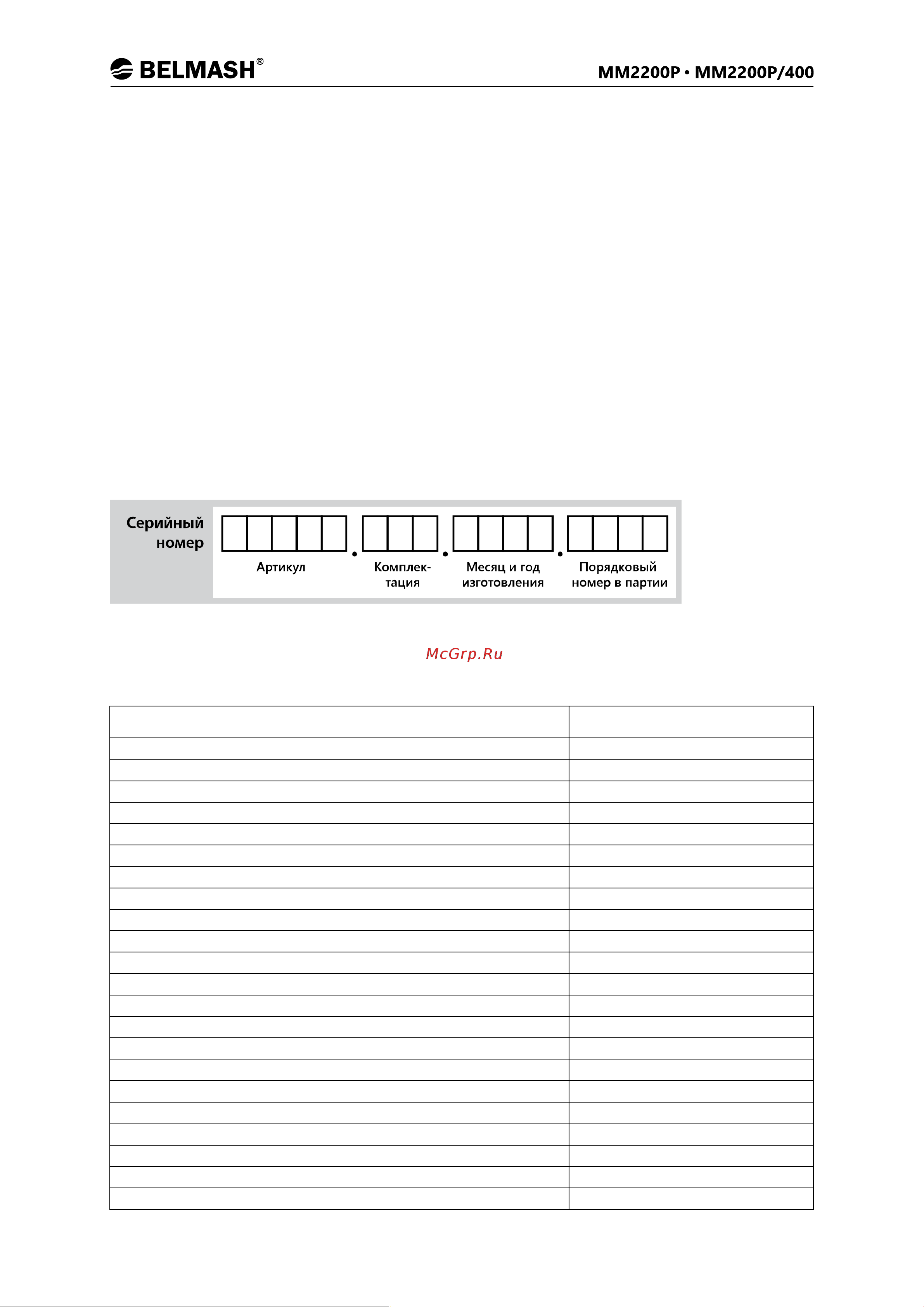

Далее приведена расшифровка серийного номера изделия.

Актуальную версию руководства по эксплуатации скачивайте с сайта belmash.ru.

1.1 Основные параметры и технические характеристики

Таблица 1

Параметры Значение

Габаритный размер, min, (Д×Ш×В), мм 760×670×840

Габаритный размер, max, (Д×Ш×В), мм 910×1170×1260

Высота рабочей поверхности относительно уровня пола, мм 840

Тип двигателя Асинхронный

Режим работы двигателя S1

Мощность, Вт 2200

Характеристики сети, В/Гц 230/50, 400/50

Тип ремня Поликлиновой

Маркировка ремня PJ660/260J, 7 ручьев

Номинальная частота вращения шпинделя, об./мин. 1800/3000/6000/9000

Диаметр шпинделя, мм 30

Диаметр отверстия стола, мм 160

Наружный/внутренний диаметр вставки стола (2 шт.), мм 160/120, 120/73

Ход шпинделя, мм 110

Максимальная высота фрезы, мм 100

Максимальный диаметр фрезы над столом, мм 180

Диаметр цанги (3 шт.), мм 8/12/12,7

Размер основного рабочего стола (Д×Ш), мм

700×560

Материал основного рабочего стола Чугун

Тип паза в рабочем столе Т-образный

Размер паза, мм 28×10

Размер щёчек параллельного упора, Д×В, (2 шт.), мм 360×120
