5

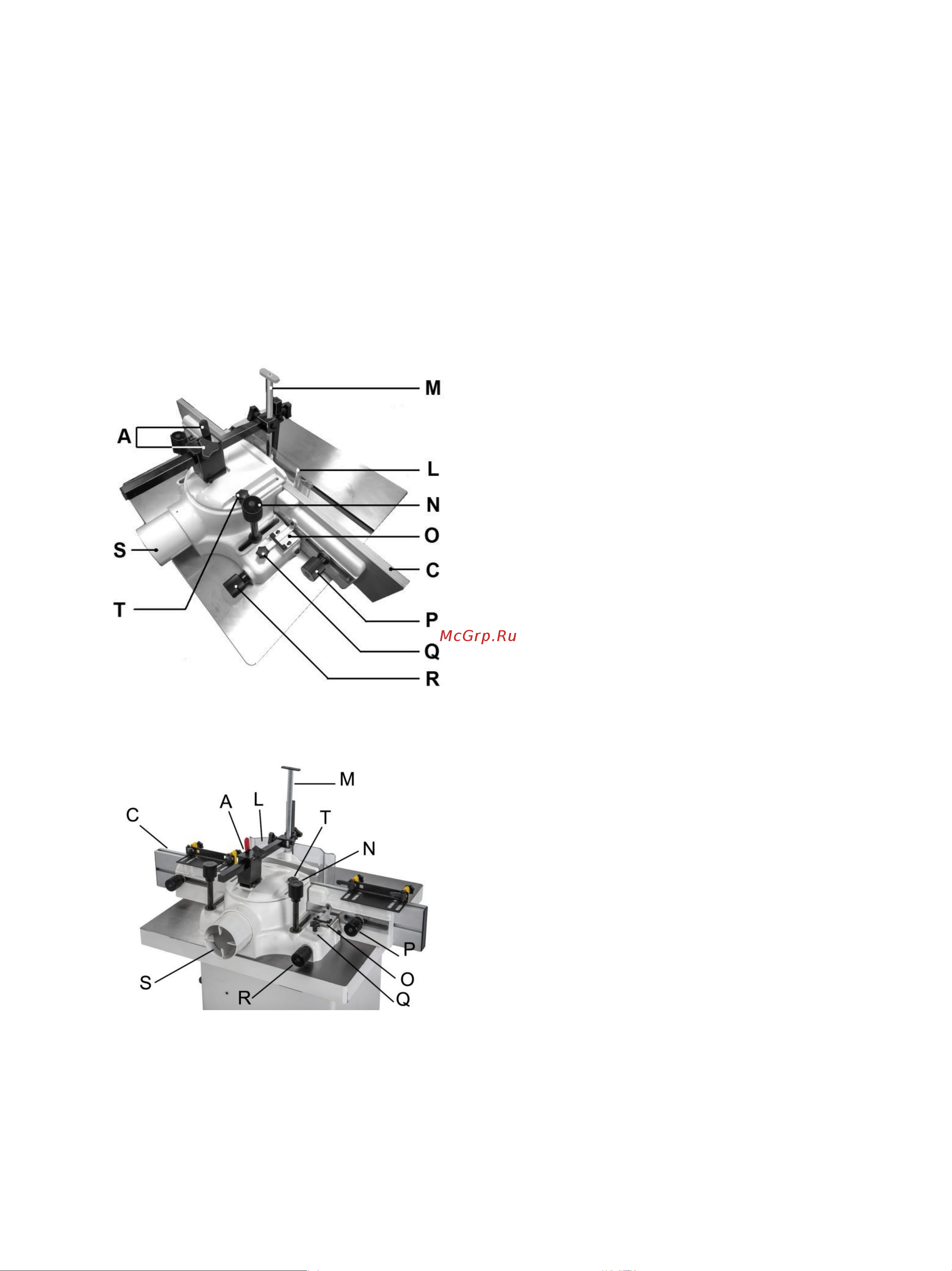

A Фиксатор кожуха фрезерного узла
B Упор
C Панели упора
D Угловой упор
E Ручка блокировки вращения шпинделя
F Ручка блокировки подъема/опускания шпинделя
G Смотровое окно выбора частоты вращения
H Дверца для обслуживания двигателя/шкива
I Шкала подъема/опускания шпинделя
J Маховик подъема/опускания шпинделя
K Главный выключатель ВКЛ./ВЫКЛ.
L Защита упора, боковой прижим
M Защита упора, вертикальный прижим
S Прижимающие гребенки (Только для JWS-34KS)
JWS-34KX
Рисунок 2
JWS-34KS
Рисунок 2 А
N Рукоятки крепления параллельного упора
O Шкала смещения параллельного упора
P Фиксатор параллельного упора
Q Фиксатор смещения параллельного упора
R Ручка регулировки смещения параллельного упора
S Вытяжной штуцер
T Фиксирующая ручка кожуха параллельного упора
3.2 Технические характеристики
JWS-34KS
Частота вращения шпинделя на холостом ходу
no 4000/6000/9000/12000 об/мин
Размеры рабочего стола 635 x 650 мм
Высота рабочего стола 830 мм
Диаметр шпинделя 30 мм
Высота прижима 70 мм
Ход пиноли шпинделя 80 мм
Размер цангового патрона 8,12 и 12,7 мм
Диаметр отверстия стола 160 мм
Макс. диаметр инструмента 180 мм
Макс. высота подъема инструмента над столом
120 мм
Диаметр вытяжного штуцера 100 мм
Габаритные размеры ДxШxВ 635x650x990 мм
Вес 156 кг
Параметры сети 400 В, ~3/PE, 50 Гц
Выходная мощность 2.2 кВт (3 л.с.) S1
Номинальный ток 5 A
Удлинитель (H07RN-F) 4x1,5 мм²
Плавкий предохранитель 16A
JWS-34KX
Частота вращения шпинделя на холостом ходу
no 1700/3500/6000/8000 об/мин
Размеры рабочего стола 635 x 650 мм
Высота рабочего стола 830 мм
Диаметр шпинделя 30 мм
Высота прижима 70 мм
Ход пиноли шпинделя 80 мм
Размер цангового патрона 8,12 и 12,7 мм
Диаметр отверстия стола 160 мм
Макс. диаметр инструмента 180 мм
Макс. высота подъема инструмента над столом
120 мм
Диаметр вытяжного штуцера 100 мм
Габаритные размеры ДxШxВ 635x640x990 мм
Вес 145 кг
Параметры сети 230 В, PE, 50 Гц
Выходная мощность 1.5 кВт (2 л.с.) S1
Параметры сети 400 В, ~3/PE, 50 Гц
Выходная мощность 2.2 кВт (3 л.с.) S1
Номинальный ток 5 A
Удлинитель (H07RN-F) 4x1,5 мм²
Плавкий предохранитель 16A
3.3 Звуковая эмиссия
Определена в соответствии с EN 848-1.
(Погрешность проверки 4 дБ)
Заготовка из сосновой древесины:
W=100 мм, L=1000 мм, влажность 8,5%
Уровень звукового давления
(по EN ISO 3746):
Холостой ход LwA 83 дБ(A)
Рабочий ход LwA 90 дБ(A)
Уровень звукового давления
(по EN ISO 11202):
Холостой ход LpA 74 дБ(A)
Рабочий ход LpA 83 дБ(A)
Приведенные значения относятся к уровню издаваемого
шума и не являются необходимым уровнем для
безопасной работы. Хотя имеется связь между уровнем
издаваемого звука и степенью его вредного воздействия,
