ОСНОВНЫЕ КОМПОНЕНТЫ УПОРА С ЗАЩИТОЙ ОТ ОБРАТНОЙ ОТДАЧИ

1 Защитное ограждение с обратной отдачей

1 Монтажный кронштейн

КРЕПЕЖНЫЕ ДЕТАЛИ ДЛЯ ЗАЩИТНОГО ОГРАЖДЕНИЯ

2 винта с утопленной головкой M5 x 10

2 Шайбы 5 мм

2 Стопорное кольцо 5 мм

2 Болта каретки M6 x 25

2 Шайбы 6 мм

2 Барашковые гайки M6

УСТАНОВКА УПОРА С ЗАЩИТОЙ ОТ ОБРАТНОЙ ОТДАЧИ

ВНИМАНИЕ ! Перед выполнением каких-либо работ по настройке или техническому обслуживанию, отключите станок от

электрического питания.

• Найдите два отверстия в центре передней панели станка.

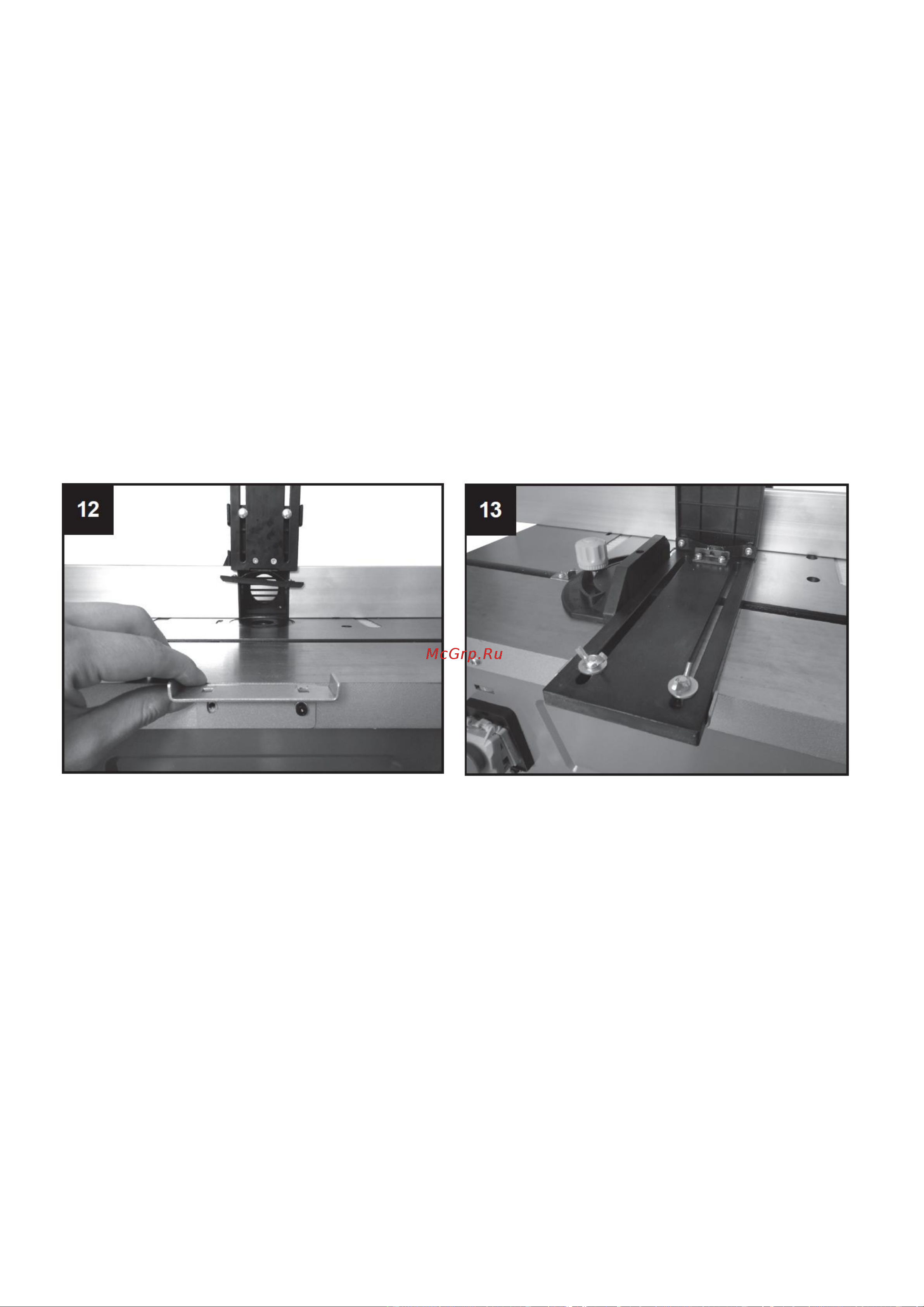

• Затем совместите монтажный кронштейн с двумя отверстиями (рис. 12).

• Вставьте два болта и их шайбы в отверстия, затем плотно затяните их с помощью четырехходового торцевого ключа.

• * После этого установите ограждение таким образом, чтобы оно могло скользить и регулироваться в соответствии с

толщиной обрабатываемой детали.

• После установки закрепите его с помощью двух болтов (рис. 13).

УСТАНОКА ГЛУБИНЫ РЕЗА

электрического питания.

Для увеличения или уменьшения высоты шпинделя (служит для регулировки высоты режущих ножей) поверните ручку

штурвала (см. рис. 23, 6), чтобы уменьшить или увеличить высоту по мере необходимости.

Закрепите установку, затянув зажимной винт (7).

Для вашей безопасности, при выполнении большинства работ, настоятельно рекомендуется использовать режущую

головку с наименьшей высотой по отношению к столешнице.

КРЕПЕЖНЫЕ ДЕТАЛИ ДЛЯ УСТАНОВКИ РАСШИРИТЕЛЕЙ РАБОЧЕГО СТОЛА:

8 шестигранных винтов M5 x 20

6 шестигранных винтов M5 x 12

8 шайб 5 мм, маленькие

6 шайб 5 мм, большие

8 шестигранных гаек M5

14 стопорных колец 5 мм
