15

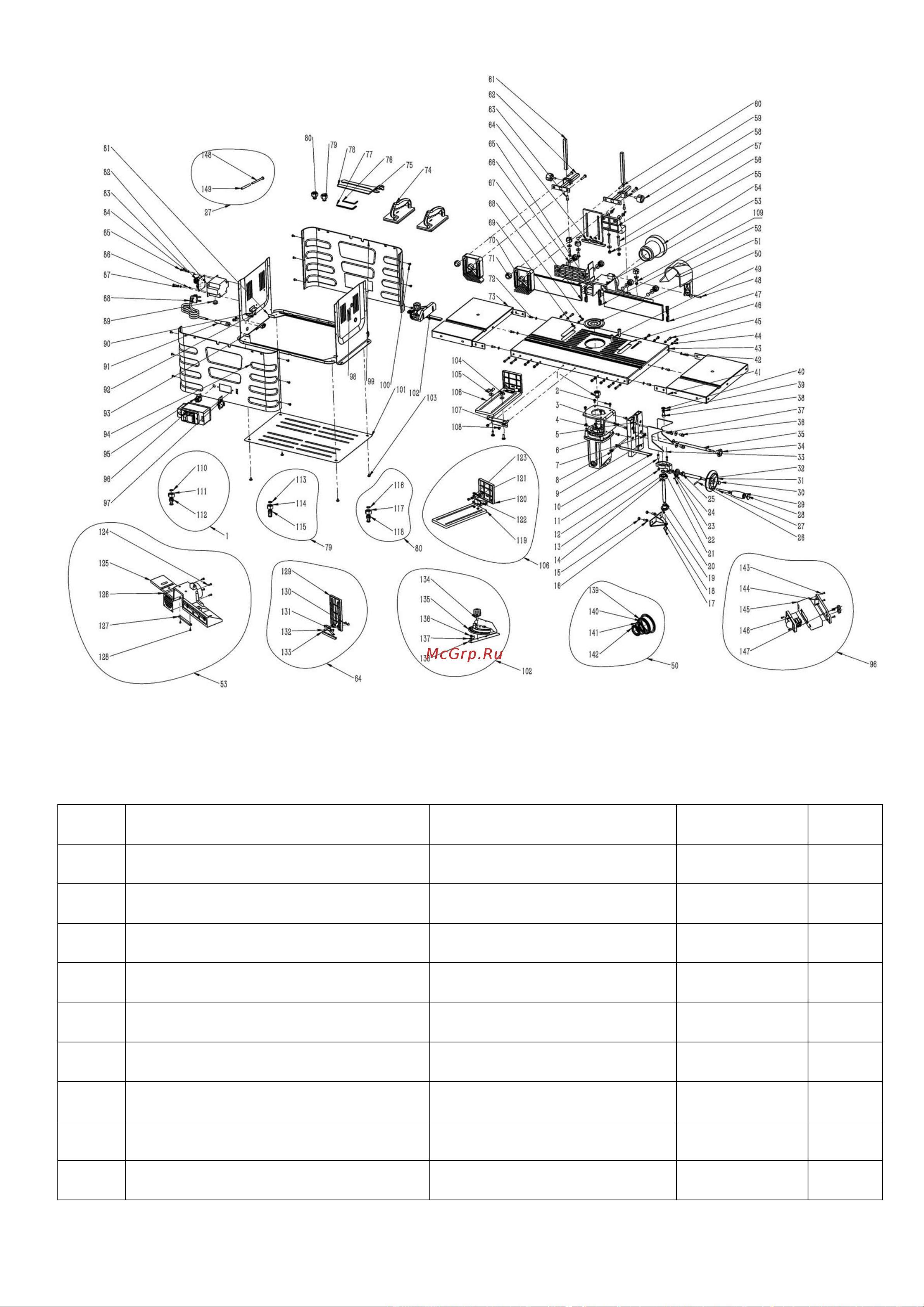

14. ПОКОМПОНЕНТНЫЙ ЧЕРТЕЖ ФРЕЗЕРНОГО СТАНКА JIB VSM-50
Чертеж №1 Общая схема
ПЕРЕЧЕНЬ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ ФРЕЗЕРНОГО СТАНКА JIB VSM-50
ПОЗ
НАИМЕНОВАНИЕ
DESCRIPTION
СПЕЦИФИКАЦИЯ
КОЛ-ВО
1
ПАТРОН, 6 ММ
CHUCK, 6MM
1
2
ВИНТ +ПРУЖИННАЯ ШАЙБА+ШАЙБА -
M5×12
SCREW+SPRING WASHER+WASHER
-M5×12
20
6
3
ВИНТ M5×12
SCREW -M5×12
45
4
4
ДВИГАТЕЛЬ
MOTOR
1
5
ДВИГАТЕЛЬ
THE MOTOR RISE AND DOWN
CONDUCTING BAR
6061
1
6
СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА ДВИГАТЕЛЯ
MOTOR CONNECT PLATE
Q235
1
7
ПОЛЗУНОК
SLIDER
45
1
8
ВИНТ+ШАЙБА M4×10
SCREW+WASHER -M4×10
45
2
9
НАПРАВЛЯЮЩИЕ ПРОФИЛИ
GUIDE PROFILES
6061
1
