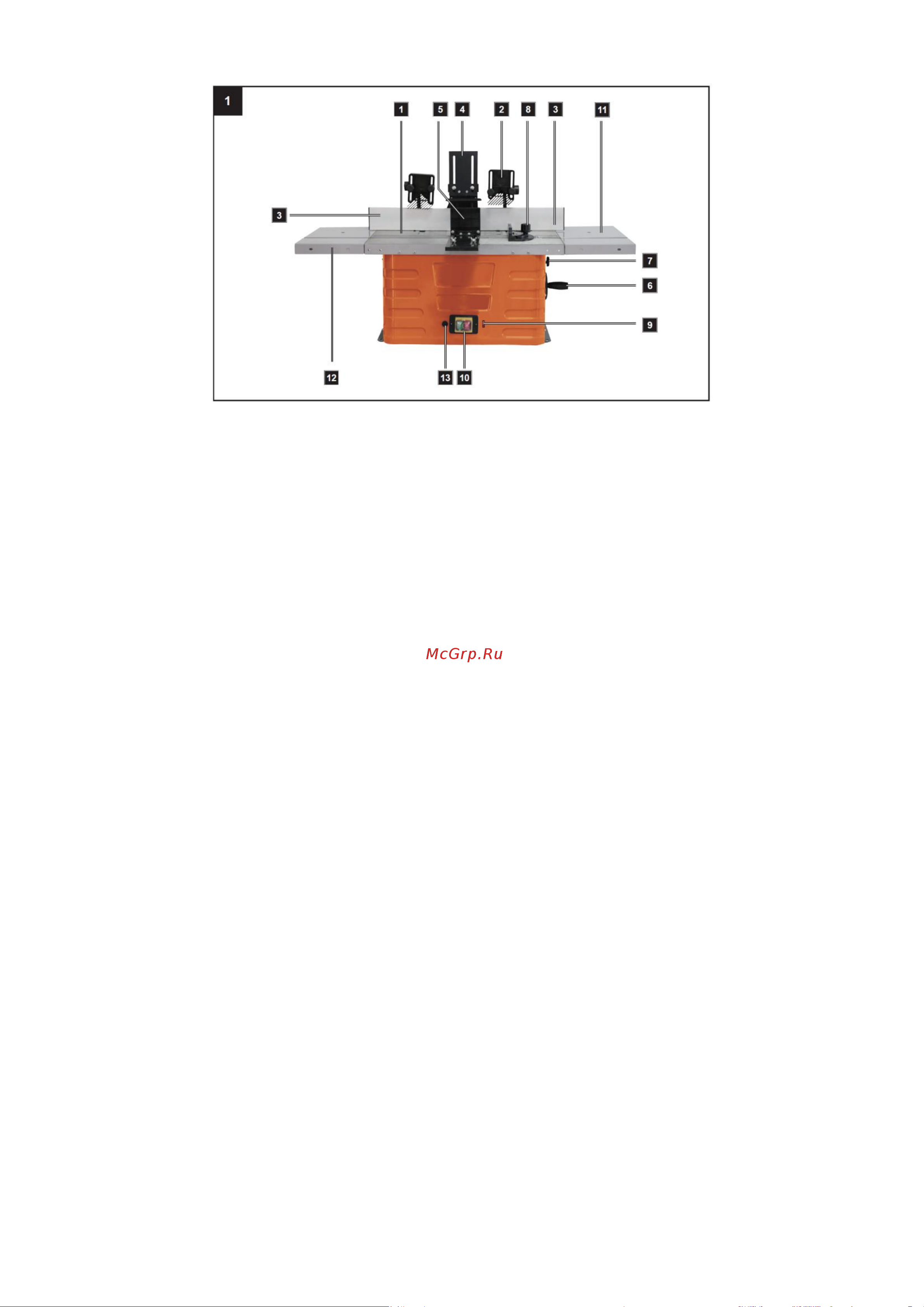

6. ОСНОВНЫЕ ЭЛЕМЕНТЫ ФРЕЗЕРНОГО СТАНКА

1 - рабочий стол

2 - прижим пластиковый (гребенка)

3 - параллельный упор

4 - верхняя прижимная планка

5 - боковая прижимная планка

6 - штурвал регулировки высоты режущего

инструмента

7 - зажимной винт

8 - угловой упор (транспортир)

9 - регулятор скорости

10 - выключатель

11 - расширитель рабочего стола (правый)

12 - расширитель рабочего стола (левый)

13 - выключатель перегрузки

7. СБОРКА ФРЕЗЕРНОГО СТАНКА

ВНИМАНИЕ ! Перед выполнением каких-либо работ по настройке или техническому обслуживанию, отключите станок от

электрического питания.

УСТАНОВКА ФРЕЗЕРНОГО СТАНКА

Перед началом работы на станке, рекомендуется прикрепить его к верстаку с помощью четырех отверстий

1 В поверхности, на которую будет устанавливаться станок, необходимо просверлить отверстия (с учетом расстояния

между двумя крепежными отверстиями в основании станка).

2 Каждая ножка должна быть затянута болтами (не входят в комплект поставки).

3 Болты должны быть достаточно длинными: примите во внимание толщину рабочей поверхности, на которую крепится

станок.

4 Используйте шайбы и прикрутите рабочую поверхность гайками.

5 Рабочая поверхность должна быть достаточно большой, чтобы предотвратить опрокидывание станка во время работы.

ВНИМАНИЕ ! Перед началом работы проверьте прочность рабочей поверхности, на которой установлен станок.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАРАЛЛЕЛЬНОГО УПОРА:

A. 1 Базовый держатель

A. 2 Скобка

B Монтаж

C Ограждение 2x

D Давление, бар

E Соединительная деталь для извлечения

Крепежные детали для формовочного ограждения

5 Пластиковых колпачковых гаек M6

5 Шайб 6 мм

5 Болтов каретки M6 x 25

Крепление к столу

1 Болт каретки M6 x 20

1 Болт каретки M6 x 40

2 Пластиковые колпачковые гайки M6

2 Шайбы 6 мм

УСТАНОВКА ПАРАЛЛЕЛЬНОГО УПОРА, РИС. 2-5

электрического питания.

Параллельный упор поставляется в разобранном виде в картонной коробке. Перед началом работы его необходимо
