РАЗДЕЛ 2. СОСТАВНЫЕ ЧАСТИ СТАНКА

Органы управления и основные составные части станка

Для понимания указаний по настройке станка и работе на нем рекомендуется

ознакомиться с основными составными частями станка.

Нижеуказанные позиции соответствуют Рис. 1

A. Направляющая.

B. Вертикальная штанга.

C. Регулировочный уровень.

D. Параллельный упор.

E. Стол.

F. Удлинительная консоль.

G. Маховичок.

H. Шкала.

I. Реверсивный переключатель.

J. Выключатель.

K. Крышка двигателя.

L. Станина.

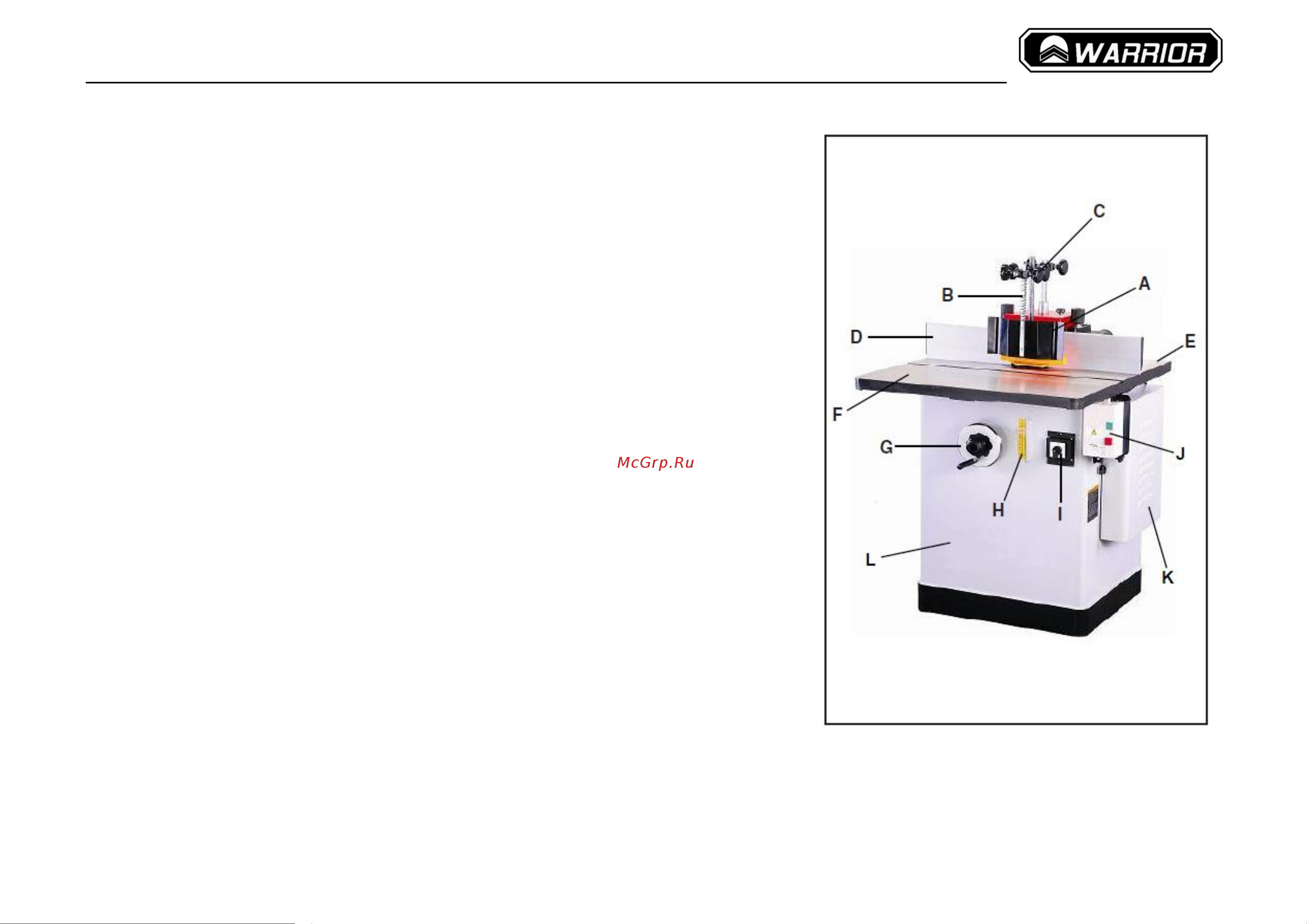

Рис. 1. Органы управления и основные части
