Регулировка шкивов

Ненадлежащее совмещение шкивов снижает эффективность передачи

мощности и срок службы ремня.

Регулировка шкивов:

1. СТАНОК ДОЛЖЕН БЫТЬ ОТКЛЮЧЕН ОТ СЕТИ.

2. Открыть крышку двигателя со стороны тумбы станка.

3. Проверить совмещение поверочной линейкой. Если шкивы совмещены,

поверочная линейка должна ровно прилегать к обоим торцам шкивов, Рис. 17.

4. Если шкивы параллельны, но не совмещены, снять ремень со шпинделя и

переместить патрон шпинделя вверх или вниз.

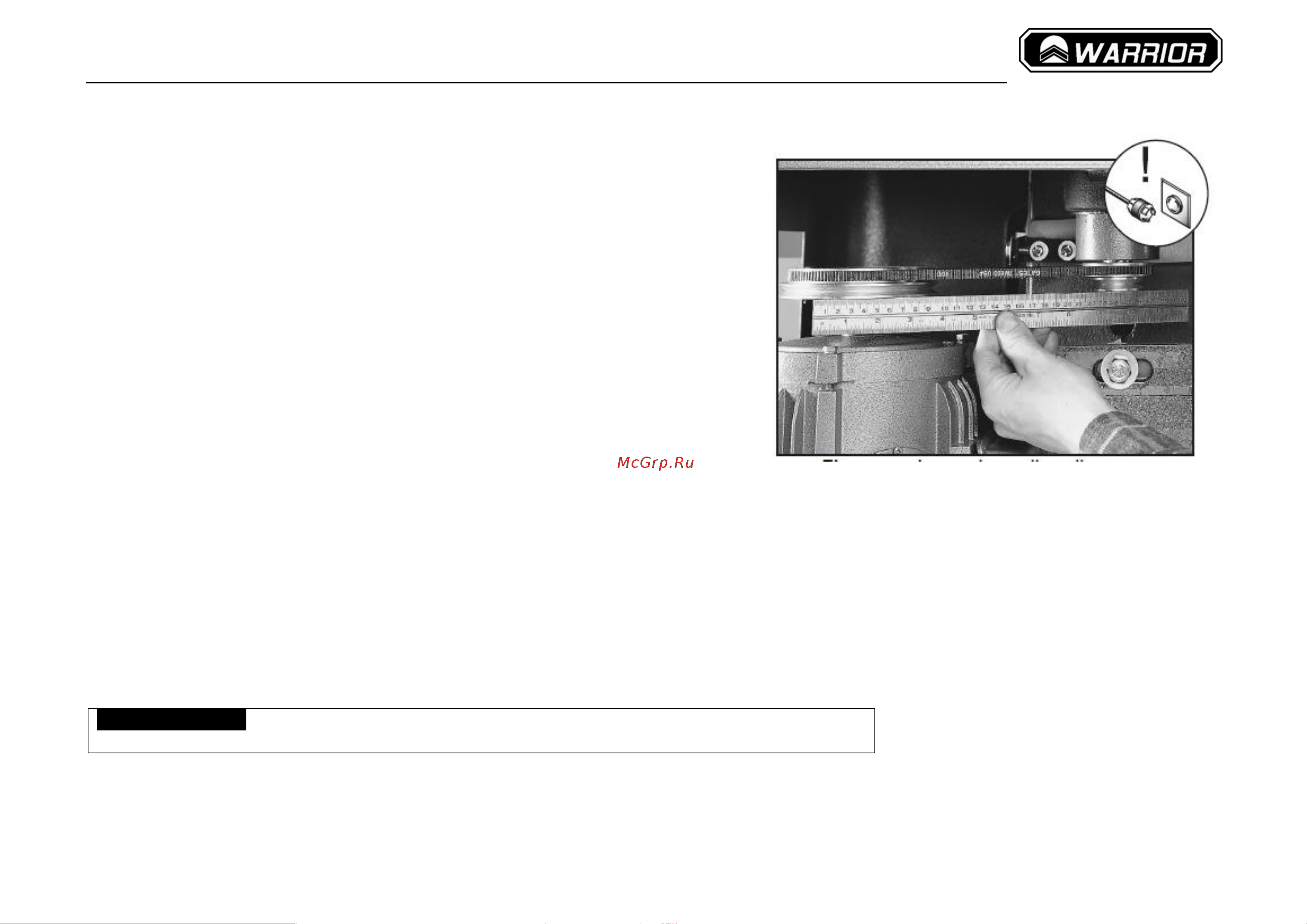

Рис. 17. Проверка совмещения шкивов

Примечание. Можно снять боковую крышку для получения доступа к двигателю.

5. Проверить наклон шкива двигателя. Если он наклонен, ослабить четыре болта, крепящие двигатель к плите. Покачать двигатель

(не ослаблять болты крепления монтажной опоры двигателя – эта плита отрегулирована колодками, удерживающими ее в

заданном положении, ее нельзя регулировать).

6. Проверить полученные результаты. Если они удовлетворительные, затянуть все крепления, также затянуть болт сжатия

чугунного корпуса крепления патрона шпинделя.

ПРИМЕЧАНИЕ:

Не перетягивать крепежные элементы. Резьба в чугуне менее прочная, чем в стали.

7. Также выровнять шкивы можно поднятием или опусканием по валу двигателя. Ослабить два установочных винта и переместить

в требуемом направлении киянкой.
