1. Описание
Фрезерный стол RT100 подходит для установки на
большинство циркулярных пил с глубиной стола 685 мм.
Представляет собой универсальный фрезерный стол из
чугуна шириной 685 мм с высокоточной отшлифованной
поверхностью, оснащенный алюминиевым упором и
штифтом для контурного фрезерования. На столе
имеются двойные перекрещенные Т-образные пазы
19.05 x 9.525 мм, в поставку входит регулируемая
опорная ножка и вытяжной штуцер диаметром 63,5 мм.
Предупреждение!
Для снижения рисков получения серьезных травм
из-за неправильной эксплуатации фрезерного стола,
прочитайте и уясните для себя инструкцию к вашему
циркулярному и фрезерному станку, следуйте всем
предписаниям по технике безопасности,
содержащимся в инструкции.
ПРИМЕЧАНИЕ:

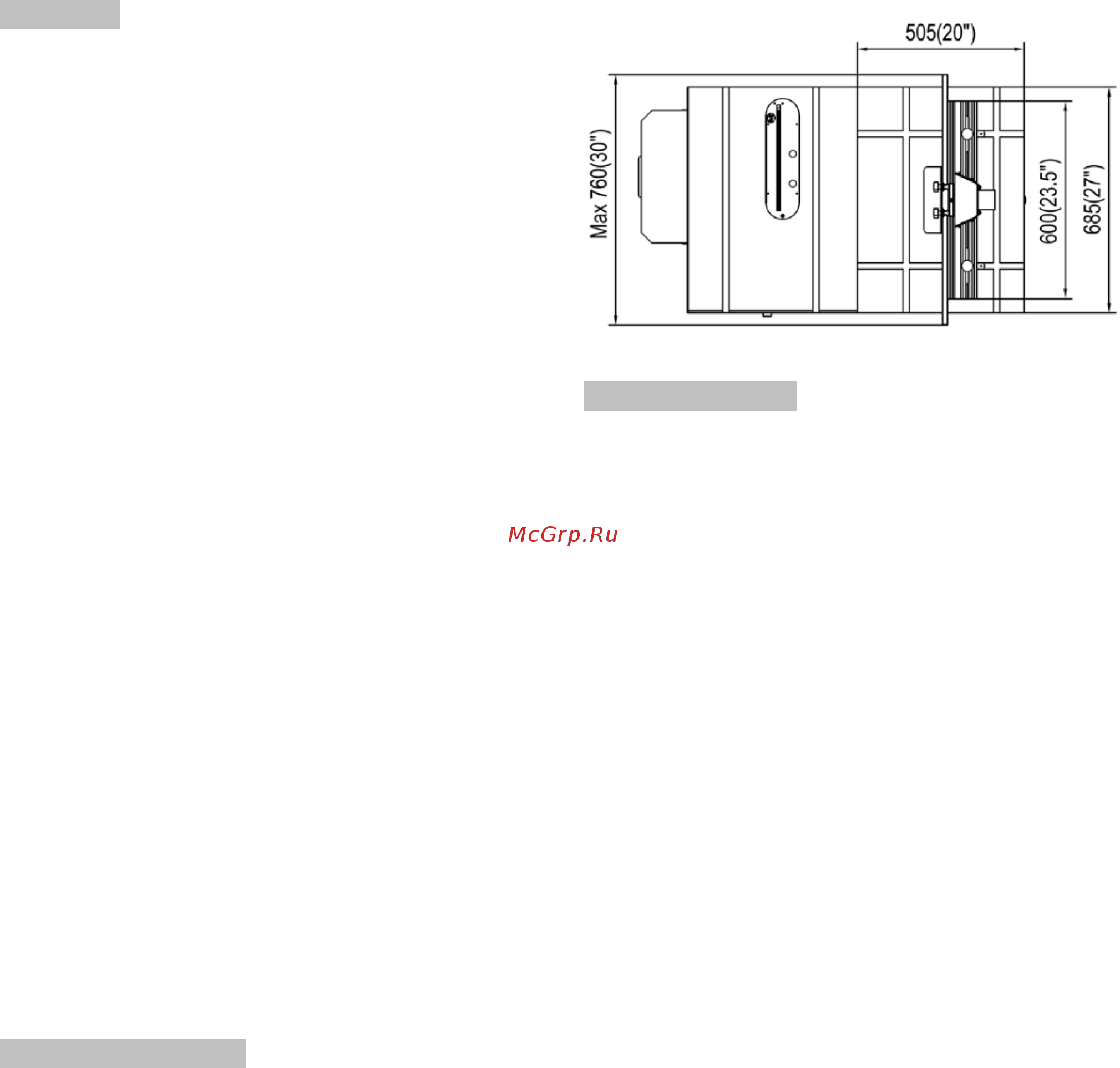

Фрезерный стол RT100 подходит для установки на
столах большинства циркулярных пил с глубиной
стола 685 мм. Если на столе станка нет установочных
отверстий для монтажа фрезерного стола, вам
следует просверлить и нарезать резьбу
самостоятельно.
Прочитайте раздел по установке стола данной
инструкции перед началом проведения работ по
монтажу, чтобы убедиться, что фрезерный стол
подходит для вашего станка.
2. Техническое описание
Характеристики
Размер стола ............................................... 510x686 мм
Размер Т-образного паза стола .......... 19.05 x 9.525 мм
Панель упора ………………………...(2 шт.) 317.5x70 мм
Кол-во вставок стола .................................................... 2
Отверстие в столе ................................................ 100 мм
Вставка стола……………………….1- 25.4 мм, 2 – 60 мм
Вытяжной штуцер ..............................................Ф63.5 мм
Вес............................................................................ 32 кг
3. Комплект поставки
Сопоставьте список комплекта поставки и содержимого
ящика.
Описание Кол-во
A. Фрезерный стол................................................... 1
B. Опорная ножка..................................................... 1
C. Упор с вытяжным раструбом............................... 1
D. Ручки упора………………….................................. 2
E. Т-образные планки............................................... 2
F. Защитная скоба стола…….................................... 1
G. Планка упора 1.5 мм............................................. 1
H. Планка упора 0.7 мм............................................. 1
I. Пластиковая защита............................................... 1
J. Ручки защиты......................................................... 2
K. Опора ножки.......................................................... 1
L. Вставка стола с внутр. диам. 25 мм..................... 1
M. Вставка стола с внутр. диам. 60 мм.................... 1
N. Штифт..................................................................... 1
O. Вытяжной штуцер.................................................. 1
P. Винты M6-1 x 10...................................................... 4
Q. Плоские шайбы 6 мм.............................................. 4
R. Комплект установочных винтов............................. 3
— Винты M8-1.25 x 30.............................. 3
— Контршайбы 8 мм................................ 3
— Плоские шайбы 8 мм........................... 3
S. Прижимы.................................................................. 4
Если вы не нашли какой-либо детали в содержимом
ящика, тщательно изучите поставленные
принадлежности и упаковочный материал. Возможно,
деталь была предварительно установле
на в целях
удобства транспортировки.
